Multimetar (avometar, unimer, univerzalni mjerni instrument, multimer) je naprava za vršenje električnih merenja, koja se obično sastoji od voltmetra, ommetra i ampermetra u jednom kućištu. Korisnik može da odabere veličinu koja će se meriti preko prekidača sa više položaja. Uz to omogućeno je i preciznije merenje pomeranjem prekidača na odgovarajući merni raspon.

Lemljenje je proces spajanja nerazdvojivim spojem dva metalna dela pomoću otopine trećeg metala, tzv. lema. Lem je metal ili smesa metala niske tačke topljenja. Lemilom (lemilicom) se lem rastapa dok je u kontaktu sa lemnim mestom. Meko lemljenje je spajanje pomoću rastaljenog dodatnog materijala ili lema, čije je talište niže od tališta osnovnog materijala koji se spaja, a iznosi ispod 350 ºC (temperatura topljenja olova Pb je 327,46 ºC). S druge strane, tvrdo lemljenje se spaja s temperaturom lema višom od 350 do 1000 ºC. Rastopljeni lem natapa spoj, lemilo se povlači, a lem posle hlađenja obrazuje električnu i mehaničku vezu komponenti spoja. Lemljenje se može izvoditi ručno ili automatski. Pri automatskom lemljenju štampana ploča sa komponentama se potapa u basen rastopljenog lema na nekoliko sekundi, a potom izvlači. Posle hlađenja, sve komponente su zalemljene na ploču.

Za lemljenje su potrebne sledeće osnovne alatke:

Lemilica: sastoji se od izolujuće drške, grejnog elementa i uglačanog metalnog vrha. Za standardna elektronska kola potrebna je lemilica snage od 18 do 35 vati, a najbolje od 27 ili 30 vati. Bolje je koristiti lemilicu sa zamenjivim vrhom, jer se vrh vremenom troši a lako se menja. Takođe je bitno da lemilica ima uzemljen kabl i „šuko“ utikač radi bezbednosti.
Postolje za lemilicu. Bolje lemilice, za razliku od jeftinijih modela, imaju svoje postolje. Postolje se takođe može zasebno kupiti. Na postolju stoji vrela lemilica kada se ne koristi, čime se izbegavaju mogući incidenti i povrede.
Lem ili tinol žica: žica načinjena od mekanog metala koju topi toplota lemilice. Idealna tinol žica za korišćenje u elektronici zove se 60/40 kolofonijum, što znači da sadrži 60% kalaja i 40% olova. Taj tinol ima jezgro od topljivog kolofonijuma, supstance slične vosku, koja omogućava protok rastopljenog tinola oko komponenata i žica, i obezbeđuje dobar spoj. Obično se koristi lem žica prečnika od 0,5 do 1 mm.

Treća ruka, korisna alatka za elektroničare.
Dodatni pribor, koristan pri lemljenju, obuhvata sledeće:

Nakvašena spužva: za brisanje viška lema s vrelog vrha lemilice. Bitno je da bude čista.
Lupa uvećanja od 4X do 6X: služi da biste proverili spojeve, kako biste se uverili da su čisti i dobro formirani, te da lem ne dodiruje susedne žice.
Sisaljka za lem: Za uklanjanje viška lema. U njoj se pomoću opruge stvara vakuum koji usisava otopinu.
Sredstvo za uklanjanje kolofonijumskog jezgra: može se nabaviti u bočicama pod pritiskom i koristi se za čišćenje zaostalog jezgra, čime se sprečava pojava rđe.
„Treća ruka“: mala štipaljka koja pridržava delove tokom lemljenja. Može se nabaviti sa ugrađenom lupom ili bez nje.
Ventilator za provetravanje prostorije.
Vrh lemilice zapravo obavlja lemljenje. Vrhovi prečnika od 1,2 mm do 2,5 mm odgovaraju za većinu elektronskih poslova. Često se vrhovi ne mogu postavljati na lemilice različitih modela. Bitno je kupiti odgovarajući vrh za model lemilice. Zamenite vrh čim primetite da je počeo da se troši, rđa ili ljušti.

Brend PeakTech predstavlja inovativnost i visok kvalitet sa odličnim odnosom cene i performansi. Za klijente razvijaju inovativne i uzbudljive proizvode u modernom dizajnu. Proizvodi takođe moraju biti pristupačni za korisnike zanatlije, hobiste ili za upotrebu u nastavi i školskim časovima. Sa širokim rasponom od približno 400 modela spadaju u sam vrh svetske industrije elektronske merne tehnologije. Kao Nemačka kompanija ispunjava sve standarde, zakone i direktive EU, što kupcu garantuje posebnu sigurnost u upotrebi i obradi.

Nudimo Vam po povoljnim uslovima proizvode koji se mogu naći u prodajnom katalogu kompanije PeakTech. Određene artikle imamo i odmah dostupne na stanju, ukoliko to nije slučaj sa artiklom za koji se Vi interesujete organizuje se uvoz u najkraćem mogućem roku.

https://www.peaktech.de/uk/Products/

Anemometar je instrument koji se koristi za merenje brzine i/ili smera vetra. Anemometri se široko koriste u meteorologiji, vremenskim stanicama, istraživanjima vetra, energetici, pomorstvu, građevinskoj industriji, sportskim aktivnostima na otvorenom prostoru i mnogim drugim oblastima gde je važno pratiti i analizirati uslove vetra.

Postoje različiti tipovi anemometara, a najčešći su:

1. Mehanički anemometri (kupačasti i propelerski): Mehanički anemometri koriste pokretne delove, kao što su kupačke ili propelerske lopatice, koje rotiraju kada ih pogodi vetar. Brzina rotacije je proporcionalna brzini vetra. Kupačasti anemometri merenja vrše pomoću četiri polukugle (kupa) koje rotiraju oko vertikalne ose, dok propelerski anemometri koriste horizontalno postavljeni rotor sa tri ili više lopatica.
2. Ultrazvučni anemometri: Ultrazvučni anemometri koriste ultrazvučne senzore za merenje brzine vetra. Princip rada zasniva se na merenju vremena koje ultrazvučni signalovi provode putujući između dva ili više senzora. Brzina vetra utiče na vreme putovanja signala, što omogućava anemometru da izračuna brzinu vetra. Ultrazvučni anemometri nemaju pokretne delove, što ih čini manje osetljivim na habanje i održavanje.
3. Vane (žiro) anemometri: Vane anemometri, takođe poznati kao žiro anemometri, koriste se za merenje smera vetra. Oni sadrže rotirajući pokazivač (pero ili vane) koji se okreće oko vertikalne ose i usmerava se u smeru vetra. Vane anemometri često se kombinuju sa kupačastim ili propelerskim anemometrima kako bi se istovremeno merila brzina i smer vetra.

Evo kako se koristi anemometar:

1. Postavljanje anemometra: Postavite anemometar na otvorenom prostoru, daleko od prepreka koje mogu uticati na protok vetra, kao što su zgrade, drveće ili brda. Visina postavljanja zavisi od vrste anemometra i specifičnih zahteva merenja.
2. Uključivanje anemometra (za elektronske modele): Uključite anemometar koristeći prekidač za napajanje ili dugme, ako je potrebno. Sačekajte nekoliko sekundi da se uređaj pokrene i inicijalizuje.
3. Merenje brzine vetra: Kod mehaničkih anemometara, brzina vetra se meri prema broju rotacija kupačkih ili propelerskih lopatica u određenom vremenskom intervalu. Kod ultrazvučnih anemometara, brzina vetra se izračunava na osnovu vremena putovanja ultrazvučnih signala između senzora.
4. Merenje smera vetra (za vane anemometre): Smer vetra se određuje prema položaju rotirajućeg pokazivača (pera ili vane) u odnosu na vertikalnu osu anemometra.
5. Očitavanje rezultata: Rezultati merenja brzine i smera vetra mogu se očitati direktno sa mehaničkog anemometra ili prikazani na elektronskom displeju kod elektronskih anemometara.
6. Dokumentacija rezultata (opciono): Ako je potrebno, zabeležite rezultate merenja za dalju analizu, izveštavanje ili upoređivanje sa standardima i specifikacijama.
7. Isključivanje anemometra (za elektronske modele): Kada završite sa merenjem, isključite anemometar kako biste sačuvali bateriju ili napajanje.

Anemometri su korisni instrumenti za merenje brzine i smera vetra u različitim industrijama i primenama. Različiti tipovi anemometara nude različite nivoe tačnosti, osetljivosti i pouzdanosti u zavisnosti od potreba korisnika.

Ovaj tekst je mašinski preveden. Šta je lokator kablova? Pronalazač kablova Električni kablovi su okruženi električnim poljima kada postoji struja. Ova polja se mogu „uhvatiti“ prilično lako, odnosno mestima za tehnička pomagala. Za hvatanje polja koristi se kalem. Napon indukovan u njemu se procenjuje i izlazi kao rezultat lokacije. Tragači kablova su lokacijski uređaji. Rezultat lokacije se prikazuje na LC displejima. U zavisnosti od konfiguracije tražila kablova, rezultat pretrage kabla se pojavljuje kao kvantitativna veličina numerički ili grafički (kao traka ili dijagram položaja) i delimično kao zvučni signal. Jednostavni detektori dolaze sa signalnim LED diodama. Pored kablova pod naponom, u zidovima se mogu naći i drugi predmeti i materijali. U tu svrhu postoje uređaji sa opsežnim funkcijama pretraživanja i lokacije. Visokokvalitetni uređaji za lociranje za profesionalnu upotrebu opremljeni su inteligentnim senzorima, koji omogućavaju veoma preciznu detekciju napojnih i bez napona vodova, osigurača i prekidača. U nekim slučajevima, kablovski detektori daju nivo napona u voltima u aktivnom provodniku kao rezultat merenja. Detektori kablova su obično višenamenski uređaji. Na primer, pojedinačna kablovska tražila su dizajnirana da rade sa glasovnim mrežama ili mrežama za prenos podataka i imaju specifične unutrašnje filtere da „sakriju“ smetnje od drugih živih linija. Pored toga, dostupna je i funkcija data logera za pouzdano skladištenje i čitanje rezultata testa. Inteligentni linijski merni uređaji su projektovani kao jedan uređaj ili u više komponenti – u zavisnosti od opreme i obima usluga. Za najtačniju lokaciju kablova i drugih objekata, ključ za to je kalibracija lokatora kablova. Mnogi uređaji sada to rade automatski. Za neke uređaje za detekciju kablova, postupak je opisan u uputstvima za upotrebu.

Koje su varijante dostupne i kako funkcionišu kablovski detektori? Savremeni pretraživači kablova imaju daleko veći opseg funkcija i omogućavaju, između ostalog, detekciju prekida kablova, metala ili čak drvenih greda. Kako ovo funkcioniše do detalja? Pasivno lociranje kablova koristi magnetno polje kablova koji nose struju, što uzrokuje strujni tok kroz indukciju u (locirajućem) kalemu. Pronalazač kablova Kada je kabl aktivno lociran, signal sa definisanom frekvencijom se dovodi u kabl. Detektor vodomera reaguje na ovu frekvenciju, tako da se položaj kabla može vrlo pažljivo pratiti. Takvi detektori kablova su pogodni da odrede koji kabl vodi do koje veze ako se ne mogu identifikovati boje ili brojevi. Nedostatak: susedni kablovi bez napajanja nisu određeni. Dobro opremljen tražilo kablova ima režim za opšte testiranje i otkrivanje prekida, modrica ili kratkih spojeva u električnim vodovima. Ovo takođe omogućava određivanje dužine kabla. Za to se koriste dve metrološke metode: Kapacitivno merenje za testere kablova osnovnog i srednjeg dometa je uporedivo sa punjenjem kondenzatora. Izolacija parova provodnika formira dielektrik. Koeficijent kapacitivnosti za kabl navodi proizvođač u piko-faradu po metru (pF/m). Na primer, mrežni kabl ima vrednost od 4,6 pF/m. Finder prvo meri ukupan kapacitet kabla koji se istražuje i koristi koeficijent za izračunavanje dužine kabla. Tačnost merenja je približno 5 procenata. Ako koeficijent kapaciteta nije poznat, merni instrument se može kalibrisati identičnim kablom poznate dužine. Metoda merenja refleksije tokom rada određuje koliko dugo će emitovanom impulsu biti potrebno dok ponovo ne udari nakon refleksije na kraju kabla ili na krimpovanju. Brzina širenja je manja od brzine svetlosti, na primer za bakarne kablove na 299.792.458 kilometara u sekundi. Vrednost NVP specifična za svaki kabl je izražena kao procenat brzine svetlosti (nominalna brzina širenja, na nemačkom: Nominalna brzina širenja). Testirajte uređaje opremljene ovom funkcijom, a zatim koristite ovu vrednost za proračun dužine. Ovo je takođe poznato kao tehnologija reflektometrije u vremenskom domenu (TDR) i nudi tačnost merenja od 1 do 3 procenta – čak i za dugačke kablove. Princip je sličan u slučaju magnetno reaktivnih supstanci u zidovima: Elektromagnetno polje se stvara u uređaju za detekciju pomoću kalem za detekciju koji kontroliše procesor. Ako je ovo polje poremećeno metalnim predmetom, emituje se signal. Procesori koji se danas koriste mogu grubo izračunati prostornu poziciju (na primer, koliko duboko u zidu) metalnog objekta i u nekim slučajevima ukazati na vrstu metala ili isključiti metale iz merenja.

Naš praktični savet: Pronađite druge materijale Drugi materijali se takođe mogu locirati pomoću posebnog uređaja za lokaciju. Na primer, za detekciju drvenih greda u zidovima, činjenica da se faze oscilujućih frekvencija menjaju kada prodiru predmeti različite fizičke gustine. Uređaje specijalno dizajnirane za ovu funkciju možete pronaći u našoj online prodavnici. Gde se koriste detektori kablova? Pronalazač kablova U sektoru industrije i trgovine, detektori kablova imaju širok spektar primena. nekoliko primera: U (starim) zgradama renoviranje i popravka za lociranje kablova ispod gipsa, prekida vodova ili kratkih spojeva Popravka i održavanje telefonskih i data mreža Praćenje kablova u zemlji Lociranje osigurača i njihovo dodeljivanje krugovima Pronađite utičnice i razvodne kutije koje su slučajno prekrivene suvom konstrukcijom Locirajte prekide i kratke spojeve u sistemima podnog grejanja Praćenje metalnih cevi za vodu i grejanje Popravka parkinga i aerodromske rasvete Odredite dostupnu dužinu kabla, na primer, na bubnjevima za kablove Za privatne korisnike, postoje i neke aplikacije, na primer za osiguranje od bušenja u zidovima ili prodora u suvu ili ciglanu zidove, za lociranje i dodeljivanje osigurača u strujna kola ili za lociranje osigurača, strujnih kola u razvodnicima i razvodnim kutijama pri izolovanju kvarova, ako uređaji ne rade u kući.

Šta se mora obratiti pažnja pri korišćenju uređaja za detekciju kablova? Pronalazač kablova Funkcija kablovskih tražila može biti ograničena ili nemoguća sa zidnim oblogama koje sadrže metal kao što su paneli ili tapete. Plastični kablovi se mogu locirati samo sa posebno opremljenim mernim uređajima. Dubina do koje se mogu locirati lokacije lokatora linija zavisi od vrste materijala i veličine objekta. Veći objekti se mogu nalaziti na većim dubinama. Uprkos sofisticiranoj tehnologiji, uvek postoji preostali rizik kada radite sa detektorima kablova. Najveću sigurnost pružaju planski dokumenti preduzeća kućne tehnike, kojima je povereno opremanje dotične imovine. Međutim, oni nisu uvek dostupni za renoviranje starih zgrada.

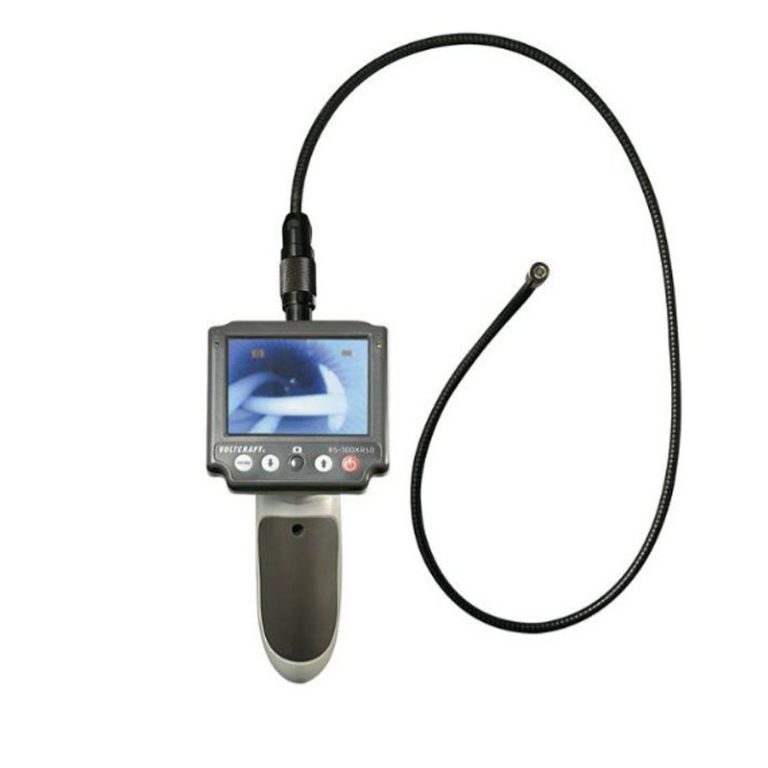

Endoskop se može koristiti za pregled cevi, šupljina i drugih teško dostupnih mesta. Termin endoskop potiče od starogrčkih reči endon za unutrašnjost i scopein za posmatranje. Endoskop označava unutrašnje posmatranje. U tu svrhu, endoskopska sonda se ubacuje u područje koje nije vidljivo spolja. Na prednjoj strani guske se nalaze alati koji omogućavaju izvođenje radova u zatvorenom prostoru. Istorijski: Prvi endoskopi su bili teleskopi u obliku tunela, ponekad sa osvetljenjem, uz pomoć kojih su bila vidljiva samo područja koja leže pravo napred. Kasnija ogledala su delimično omogućila pogled iza ugla. Međutim, prečnici ovakvih uređaja bili su veoma veliki, što znatno ograničava mogućnosti primene. Samo moderno proširenje endoskopa sa tehnologijom kamere omogućava pregled u prepletenim područjima. Savremeni endoskopi su opremljeni mini kamerama na vrhu endoskopa, koje mogu preneti slike sa inspekcije u realnom vremenu ili ih sačuvati za naknadnu procenu. U tu svrhu se u sondi obično nalazi dodatni kabl za prenos signala slike. Tek poslednjih godina razvijene su napredne endoskopske kamere sa radio prenosom sekvenci slika. Uzgred: Savremene metode lečenja koriste endoskop za dijagnostiku i za minimalno invazivne procedure. Endoskopi u našoj radnji, s druge strane, nisu namenjeni za medicinske svrhe.

Štampana ploča je pomoćna elektronska komponenta koja služi za povezivanje elektronskih komponenti (otpornici, kondenzatori, tranzistori, konektori, integralna kola, preklopnici, tasteri…), koje su na njoj montirane.

Sve štampane ploče imaju sličan metod izrade i sastojke. Štampana ploča se pravi od glasfibera (za profesionalne potrebe) ili pertinaksa (za jeftinije elektronske uređaje). Na ploču se nanosi tanak bakarni sloj, koji predstavlja lice ploče. Foto postupkom na ploču se nanosi budući izgled ploče, potom se hemijskim postupkom skida suvišan bakar:

Bakar se prvo premazuje hemijskim slojem osetljivim na svetlost – fotorezistom.
Na ploču se stavlja filmski negativ šeme kola iste veličine kao ploča, i izlaže svetlosti. Slično kao pri pravljenju fotografije; u ovom slučaju, koristi se ultraljubičasto zračenje. Svetlost prolazi kroz negativ i pada na bakar presvučen fotorezistom.
Posle osvetljavanja, ploča se potapa u razvijač. Iz razvijača se izvlači ploča na kojoj su neosvetljene bakarne površine postale crne ili tamnosive.
Na kraju, ploča se potapa u rastvor za nagrizanje, tj. „ecovanje“. Sredstvo za nagrizanje je tečnost slična kiselini (ili sama kiselina) koja nagriza bakar. Crne i sive površine su otporne na njega i prave šemu kola na ploči.[1]
Posle bušenja i metalizacije rupa koje povezuju donju i gornju štampu na ploču se nanosi zaštitni film čija je funkcija da spreči kratke spojeve tokom montaže i lemljenja elemenata. Kolo se realizuje pomoću lemnih tačaka (engl. pads) i provodnih linija (engl. traces):

Lemne tačke: Ove tačke kontakta obično su okrugle ili četvrtaste. Posle nagrizanja ploče, u centru svake lemne tačke buši se rupa. Komponente se postavljaju na ploču tako što se njihove nožice stavljaju u te rupe. Nakon toga, nožice svake komponente leme se za ploču u lemnim tačkama.
Provodne linije: Ovi spojevi se protežu između lemnih tačaka i električno povezuju komponente.

Štampane ploče mogu biti jednostrane i dvostrane:

Jednostrane ploče su presvučene bakrom samo s jedne strane. Komponente se postavljaju na drugu stranu.
Dvostrane ploče imaju bakarnu foliju sa obe strane; često se koriste za rad s veoma složenim kolima.
Takođe ploče mogu biti zalepljene jedna na drugu i time se otvaruje više slojeva bakra tj. višeslojna štampana ploča.

Osciloskopi su elektronski instrumenti koji se koriste za vizualizaciju i analizu električnih signala, uglavnom napona, u vremenskom domenu. Oni omogućavaju inženjerima, tehničarima i hobistima da prate promene signala tokom vremena, identifikuju greške, testiraju elektronske komponente i sklopove, kao i razvijaju nove uređaje.

Evo kako se koriste osciloskopi:

1. Uključite osciloskop: Postavite osciloskop na stabilnu površinu i uključite ga u strujnu utičnicu. Sačekajte nekoliko sekundi da se uređaj pokrene i inicijalizuje.
2. Povezivanje sonde: Povežite sondu osciloskopa sa BNC konektorom na prednjoj strani uređaja. Većina osciloskopa ima više kanala (npr. 2 ili 4), pa odaberite odgovarajući kanal za merenje.
3. Kompenzacija sonde: Pre nego što počnete sa merenjem, proverite da li je sonda osciloskopa kompenzovana tako što ćete je povezati sa referentnim signalom (npr. kvadratni talas) koji se obično nalazi na prednjoj strani osciloskopa. Ako talas nije pravilnog oblika, podesite kompenzaciju na sondi dok talas ne bude pravilnog oblika.
4. Povezivanje sa signalom: Odspojite sondu osciloskopa od referentnog signala i povežite je sa signalom koji želite izmeriti. Povežite vrh sonde (ili hvataljku) sa tačkom u sklopu gde želite meriti napon, a uzemljenu stezaljku sonde povežite sa uzemljenom tačkom u sklopu.
5. Podešavanje osciloskopa: Podesite horizontalnu i vertikalnu osetljivost, vremensku bazu i okidač osciloskopa kako biste dobili jasnu i stabilnu sliku signala na ekranu. Možete koristiti automatsko podešavanje (Auto Set) ako je dostupno na vašem osciloskopu, a zatim ručno prilagoditi podešavanja prema potrebi.
6. Analiza signala: Analizirajte signal na ekranu osciloskopa, uočavajući karakteristike kao što su amplituda, frekvencija, fazni pomak, vreme porasta i padanja signala, itd. Osciloskop može prikazivati i automatski izračunate parametre signala, što olakšava analizu.
7. Snimanje i dokumentacija: Ako je potrebno, snimite sliku ekrana osciloskopa ili koristite funkcije za dokumentaciju i analizu podataka koje su dostupne na modernim digitalnim osciloskopima.
8. Isključivanje osciloskopa: Kada završite sa merenjem, odspojite sondu osciloskopa od sklopa i isključite osciloskop iz strujne utičnice.

Osciloskopi su dostupni u analognim i digitalnim verzijama, pri čemu su digitalni osciloskopi (DSO) danas uobičajeniji zbog svojih naprednih funkcija, fleksibilnosti i preciznosti.

Ukratko, osciloskopi služe za vizualizaciju i analizu električnih signala u vremenskom domenu, što omogućava identifikaciju grešaka, testiranje komponenti i sklopova, razvoj uređaja i obuku u elektronici.

Naša ponuda osciloskopa.

Magnetno ili magnetsko polje je naročito fizičko stanje u okolini pokretnog naelektrisanja koje se vidno manifestuje u pojavi fizičke sile koja deluje na naelektrisanje uneseno u takvo polje. Magnetno polje je neizbežan pratilac i glavni simptom postojanja električne struje i kretanja električnog opterećenja uopšte. Magnetno polje je neraskidivo povezano za svako kretanje elektriciteta, makroskopsko i mikroskopsko. Ovo važi i za kretanje elektrona u atomima kao i za vrtnju elektrona oko sopstvene ose (spin).

Magnetno polje je toliko blisko povezano sa pojavom električnog polja da se govori o jedinstvenom, elektromagnetnom polju. U magnetnom polju deluju magnetne sile koje su jedan pojavni oblik složene, dualne, elektromagnetne sile. Ovo je opisano Maksvelovim jednačinama.

Magnetno polje, kao prostor u kome se oseća dejstvo magnetne sile, je primećeno još u antičkim vremenima oko stalnih magneta, a tek je u XIX veku otkrivena povezanost sa električnom strujom. Ovu vezu je otkrio danski fizičar Ersted 1819. godine primetivši da u blizini provodnika kroz koji protiče električna struja deluje sila koja pomera iglu kompasa. Do tog momenta su se magnetne osobine objašnjavale postojanjem posebnog magnetnog fluida koga su sadržavale feromagnetne supstance, odnosno magnetnim opterećenjima, na sličan način kao što postoje električna opterećenja. Francuski fizičar Amper je u eksperimentima između 1820 i 1825. godine izmerio odnos između električne struje i jačine magnetne sile. Magnetnom polju je nastavio Faradej, a konačno teorijsko utemeljenje je u svojim radovima postavio Maksvel.

Magnetno polje je vektorsko polje: svaka tačka polja može se opisati vektorom koji može biti promenljiv u vremenu. Pravac polja je jednak pravcu uravnoteženog magnetnog dipola (kao na primer igla kompasa) postavljenog u polju.

Mrežne antene su ključni deo bežičnih komunikacionih sistema i dolaze u različitim oblicima i veličinama, svaka sa svojim specifičnim karakteristikama. Evo nekoliko vrsta mrežnih antena koje ste naveli:

1. Omni antene: Omni antene (ili omnidirekcionalne antene) emituju signal u svim pravcima horizontalno oko antene, čineći ih idealnim za situacije gde je potrebno pokriti široko područje, kao što su Wi-Fi mreže u zgradama.
2. Disk antene: Disk antene su visokodirekcionalne antene koje se koriste za dugometražne veze. Imaju usmeren snop koji se fokusira u jednom pravcu, što omogućava veći domet i bolji kvalitet signala na većim udaljenostima.
3. Sector antene: Sector antene se koriste za pružanje bežične pokrivenosti u specifičnom sektoru ili “kriški”. Često se koriste u mobilnim mrežama i bežičnim pristupnim tačkama za pružanje širokopojasne pokrivenosti.
4. Grid antene: Grid antene su visoko direkcionalne antene koje se koriste za dugometražne point-to-point veze. Njihova rešetkasta struktura smanjuje otpor vetra i pomaže u održavanju stabilnosti antene.
5. Radom antene: Radom je zaštitna obloga koja se stavlja preko antene kako bi je zaštitila od spoljnih uticaja, poput vremenskih uslova. Ne utiče na performanse antene.
6. Yagi antene: Yagi antene su visoko direkcionalne antene koje se često koriste za televizijske prijemnike, ali se takođe mogu koristiti za Wi-Fi, mobilne telefone i druge aplikacije. Imaju visok dobitak i usku širinu snopa, što omogućava dug domet i precizno usmeravanje.

Svaka od ovih antena ima svoje prednosti i nedostatke, i najbolji izbor će zavisiti od specifičnih potreba vaše mreže.
