Čitaonica elektronike i elektrotehnike

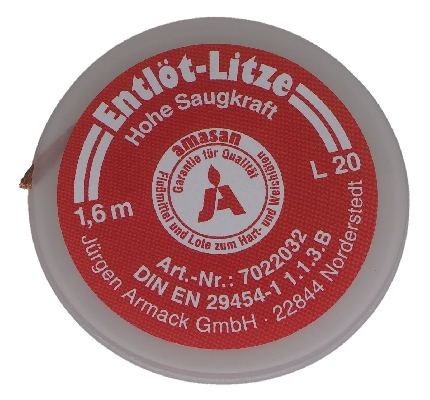

Fitilj za razlemljivanje, poznat i kao pletenica za desoldering, koristi se za uklanjanje viška lema sa elektronskih komponenti ili štampanih ploča. Ovaj alat je posebno koristan kada treba popraviti ili zameniti komponentu na ploči.

Fitilj za razlemljivanje je obično napravljen od fine bakarne žice koja je upletena u pletenicu. Bakar je dobar provodnik toplote i ima visoku afinitet prema lemu, što ga čini idealnim za ovu svrhu.

Dabiste koristili fitilj za razlemljivanje, sledite sledeće korake:

1. Zagrejte lemilicu do odgovarajuće temperature.
2. Postavite fitilj za razlemljivanje preko lemljenog spoja koji želite da očistite.
3. Pritisnite vrh lemilice na fitilj, prenoseći toplotu na lem.
4. Lem će se rastopiti i biti upijen u fitilj, uklanjajući se sa površine.
5. Uklonite fitilj i lemilicu. Pustite da se sve ohladi pre nego što nastavite s radom.

Fitilj za razlemljivanje je jednostavan, ali efikasan alat koji može pomoći u održavanju i popravci elektronskih uređaja.

Tinol žice su osnovni alat u procesu lemljenja. Njihova glavna svrha je da pruže sredstvo za povezivanje dva metala. Tinol žica se topi kada se nanese toplota, stvarajući metalni spoj koji čvrsto drži komponente zajedno.

Posoje različite vrste tinol žica, uključujući olovo i bezolovne verzije. Olovne žice su tradicionalno bile popularne zbog svoje niske tačke topljenja i lakoće upotrebe, ali su bezolovne žice postale sve popularnije zbog zdravstvenih i ekoloških razloga.

Evo nekoliko informacija o poznatim proizvođačima

Stannol: Stannol je nemački proizvođač poznat po proizvodnji visokokvalitetnih tinol žica. Njihovi proizvodi su poznati po visokoj čistoći i konzistentnosti, što omogućava precizno lemljenje.

Elsld: Elsold je još jedan ugledni nemački proizvođač. Oni proizvode širok spektar tinol žica, uključujući specijalizovane proizvode za visoko precizne aplikacije.

Interflux: Interflux je belgijski proizvođač koji je specijalizovan za proizvodnju tinol žica i drugih materijala za lemljenje. Njihove žice su poznate po visokom kvalitetu i pouzdanosti.

Alpha Fliutin: Alpha Fliutin je deo Alfa Assembly Solutions, vodećeg globalnog proizvođača materijala za lemljenje. Alpha Fliutin proizvodi širok spektar tinol žica, uključujući olovo i bezolovne verzije.

Svaki od ovih proizvođača pruža detaljne tehničke specifikacije i uputstva za upotrebu svojih proizvoda, što olakšava odabir prave tinol žice za vaše potrebe.

Fluks paste su sredstva koja se koriste u procesu lemljenja kako bi se poboljšala kvaliteta spoja. Fluks je hemijski sastojak koji pomaže u čišćenju površina koje treba zalemiti, uklanjajući oksidaciju i druge nečistoće. Takođe, fluks pomaže u vođenju lema (tj. tinola) do tačke lemljenja, što omogućava čvršći i pouzdaniji spoj.

Fluks paste su obično dostupne u malim tubama ili posudama i nanose se na površinu koja se lemi pre nego što se nanese lem. Korisnik može naneti fluks pastu direktno na površinu ili koristiti alat kao što je četkica.

Postupak upotrebe fluks paste je otprilike sledeći:

1. Očistite površinu koju planirate lemiti.
2. Nanesite malu količinu fluks paste na površinu.
3. Zagrejte lemilicu do odgovarajuće temperature.
4. Nanesite lem na površinu koristeći lemilicu.
5. Nakon što se lem ohladi, očistite višak fluksa sa površine.

Važno je napomenuti da fluks paste mogu biti korozivne, tako da je važno očistiti višak fluksa nakon lemljenja. Takođe, neke fluks paste mogu proizvesti isparenja pri visokim temperaturama, pa je preporučljivo raditi u dobro provetrenom prostoru ili koristiti usisivač za dim.

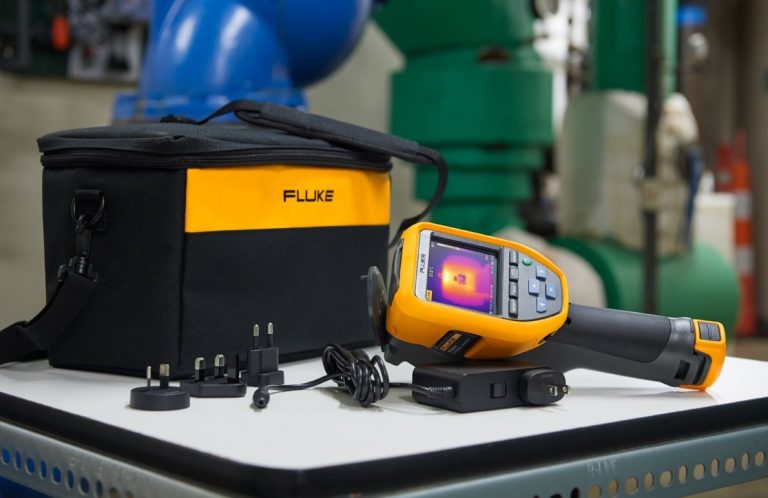

Termovizijske kamere, takođe poznate kao infracrvene kamere ili termalne kamere, su uređaji koji detektuju infracrveno zračenje (toplota) emitovanu od objekata i pretvaraju ga u vidljive slike. Ove kamere omogućavaju korisnicima da “vide” temperaturu objekata i identifikuju topla i hladna područja. Termovizijske kamere se široko koriste u različitim industrijama i primenama, kao što su:

• Dijagnostika i održavanje električnih i mehaničkih sistema
• Inspekcija građevinskih materijala i energetska efikasnost zgrada
• Detekcija curenja gasova i tečnosti
• Bezbednost i nadzor
• Vatrogasne službe i hitne situacije
• Medicinska dijagnostika i istraživanje
• Poljoprivreda i životinjski uzgoj

Termovizijske kamere rade na principu detekcije infracrvenog zračenja koje emituju objekti, a zatim konvertujuju taj signal u termalne slike. Infracrveni senzor unutar kamere meri zračenje i pretvara ga u električni signal koji se zatim obrađuje i prikazuje kao slika na ekranu.

Evo kako se koriste termovizijske kamere:

1. Uključite termovizijsku kameru: Uključite uređaj koristeći prekidač za napajanje ili dugme, ako je potrebno. Sačekajte nekoliko sekundi da se uređaj pokrene i inicijalizuje.
2. Usmerite kameru prema objektu ili području: Držite termovizijsku kameru na udaljenosti koja omogućava jasan i detaljan prikaz objekta ili područja koje želite pregledati. Usmerite kameru tako da infracrveni senzor detektuje zračenje sa ciljane površine.
3. Pregledajte termalne slike: Pogledajte termalne slike na ekranu termovizijske kamere. Slike će prikazivati različite boje ili nijanse sive, koje predstavljaju različite temperature objekata u sceni.
4. Analiza i dokumentacija (opciono): Ako je potrebno, koristite softver ili funkcije kamere za analizu termalnih slika, kao što su merenje temperature tačaka, identifikacija toplih i hladnih mesta, generisanje izveštaja i snimanje slika ili video zapisa.
5. Isključivanje termovizijske kamere: Kada završite sa pregledom i analizom, isključite termovizijsku kameru kako biste sačuvali bateriju ili napajanje.

Glavne razlike između termovizijskih kamera uključuju:

• Rezolucija infracrvenog senzora: Veća rezolucija pruža detaljnije i preciznije termalne slike.
• Temperaturni opseg i osetljivost: Različite kamere mogu detektovati različite temperaturne opsege i imaju različitu osetljivost na promene temperature.
• Paleta boja i prikaz slika: Termovizijske kamere mogu koristiti različite palete boja i načine prikaza termalnih slika, kao što su crno-beli, lažne boje ili kombinacija sa vidljivim svetlom.
• Funkcije analize i softver: Napredne termovizijske kamere mogu imati dodatne funkcije za analizu slika, merenje temperature, generisanje izveštaja i povezivanje sa drugim uređajima ili sistemima.

Termovizijske kamere su korisni alati za brzo i efikasno identifikovanje problema i kvarova koji se odnose na temperaturu, kao i za kontrolu kvaliteta, energetsku efikasnost, bezbednost i istraživanje u različitim industrijama i primenama. Različite vrste termovizijskih kamera pružaju različite nivoe detalja, tačnosti i funkcionalnosti u zavisnosti od potreba korisnika.

Kontaktni termometri su merni instrumenti koji mere temperaturu objekata ili površina putem direktnog kontakta sa materijalom. Oni koriste različite vrste senzora ili sondi za detekciju temperature, kao što su termoparice, otporni temperaturni detektori (RTD) i termistori. Kontaktni termometri se koriste u širokom spektru industrija i primena, uključujući laboratorijska istraživanja, proizvodnju, prehrambenu industriju, HVAC sisteme i mnoge druge.

Termoarice su vrsta kontaktnih termometara koji koriste dve različite vrste metala spojenih na jednom kraju kako bi generisale električni napon proporcionalan temperaturi. Postoji nekoliko tipova termoparica koje se često koriste, uključujući K, J, N, E i S tipove. Svaki tip termoparice ima svoje karakteristike, temperaturne opsege i preciznost:

• K tip: Napravljen od hromel-alumel legure, ovaj tip termoparice ima širok opseg merenja (-200°C do 1.350°C) i dobru preciznost. K tip se često koristi zbog svoje svestranosti i ekonomičnosti.
• J tip: Sastoji se od gvožđa i konstantana (legura bakra i nikla), J tip ima opseg merenja od -210°C do 1.200°C i dobru preciznost. J tip je pogodan za opštu upotrebu, posebno u oksidirajućim atmosferama.
• N tip: Napravljen od nicrosil-nisil legure (nikl-hrom-silicijum), N tip ima opseg merenja od -270°C do 1.300°C i visoku stabilnost i otpornost na oksidaciju. N tip se često koristi u procesima sa visokim temperaturama.
• E tip: Sastoji se od hromel-konstantana, E tip ima opseg merenja od -200°C do 900°C i najvišu osetljivost među uobičajenim termoparicama. E tip se koristi u niskotemperaturnim i kriogenim aplikacijama.
• S tip: Napravljen od platine i platinsko-rutenijumske legure, S tip ima opseg merenja od 0°C do 1.600°C i vrlo visoku stabilnost i tačnost. S tip se koristi u visokotemperaturnim aplikacijama i laboratorijskim kalibracijama.

Evo kako se koriste kontaktne termometre:

1. Uključite kontaktni termometar: Uključite uređaj koristeći prekidač za napajanje ili dugme, ako je potrebno. Sačekajte nekoliko sekundi da se uređaj pokrene i inicijalizuje.
2. Povežite senzor ili sondu: Povežite odgovarajući senzor ili sondu (K, J, N, E ili S tip) sa kontaktnim termometrom. Senzor ili sonda treba biti kompatibilan sa uređajem i temperaturnim opsegom koji želite izmeriti.
3. Postavite senzor ili sondu na objekat: Postavite senzor ili sondu direktno na površinu objekta čiju temperaturu želite izmeriti. Osigurajte dobar kontakt kako biste dobili tačno i stabilno merenje temperature.
4. Očitajte rezultate: Pročitajte vrednost temperature na displeju kontaktnog termometra. Ova vrednost će biti prikazana u stepenima Celzijusa (°C) ili Farenhajta (°F), zavisno od podešavanja uređaja.
5. Dokumentacija rezultata (opciono): Ako je potrebno, zabeležite rezultate merenja za dalju analizu, izveštavanje ili upoređivanje sa standardima i specifikacijama.
6. Isključivanje kontaktnog termometra: Kada završite sa merenjem temperature, isključite kontaktni termometar kako biste sačuvali bateriju ili napajanje.

Kontaktni termometri pružaju tačna i pouzdana merenja temperature kroz direktni kontakt sa objektom ili površinom. Oni se koriste u širokom spektru industrija i primena, a različiti tipovi termoparica omogućavaju prilagođavanje instrumenta specifičnim temperaturnim opsezima i zahtevima.

Pribor za merne instrumente obuhvata širok spektar dodataka i opreme koji poboljšavaju funkcionalnost, tačnost i upotrebu raznih mernih instrumenata. Evo nekoliko primera pribora za različite vrste mernih alata:

1. Sonde: Koriste se za uspostavljanje električnog kontakta između mernih instrumenata i testiranih sklopova ili komponenti. Primeri sondi uključuju multimetarske sonde, osciloskopske sonde i termoelemente.
2. Kablovi i konektori: Povezuju mjerne instrumente sa sondama, senzorima ili drugim uređajima. Primeri kablova i konektora uključuju koaksijalne kablove, BNC konektore, bananske utikače i USB kablove.
3. Adapteri: Omogućavaju povezivanje mernih instrumenata sa različitim vrstama priključaka ili senzora. Primeri adaptera uključuju BNC na bananski utikač, termoelement na RTD senzor i USB na serijski adapter.
4. Držači i nosači: Koriste se za stabilizaciju i pozicioniranje mernih instrumenata tokom upotrebe. Primeri držača i nosača uključuju stativi, magnete, nosače za zid i tronošce.
5. Zaštitne futrole: Štite mjerne instrumente od oštećenja, prašine i vlage. Primeri zaštitnih futrola uključuju tvrde i meke torbe, koferi i navlake.
6. Kalibracioni setovi: Koriste se za proveru i podešavanje tačnosti merenja instrumenata. Primeri kalibracionih setova uključuju blokove za merenje dužine, otpornike za merenje struje, izvore napona i etalone temperature.
7. Baterije i punjači: Napajaju prenosne mjerne instrumente ili obezbeđuju rezervnu energiju. Primeri baterija i punjača uključuju alkalne baterije, punjive baterije, solarni punjači i AC adapteri.
8. Softver: Omogućava analizu, obradu i izveštavanje podataka prikupljenih merenjem. Primeri softvera uključuju programsku podršku za osciloskope, GPS uređaje, termografske kamere i akustične analizatore.

Pipalice su vrsta sondi koje se koriste u merenju i ispitivanju električnih i elektronskih sklopova. One se sastoje od metalnih vrhova, obično sa izolovanim drškama, koji se koriste za uspostavljanje električnog kontakta između mernog instrumenta (poput multimetra) i testiranog sklopa ili komponente. Pipalice omogućavaju jednostavno i precizno merenje napona, struje, otpora i drugih električnih veličina u sklopovima i uređajima.

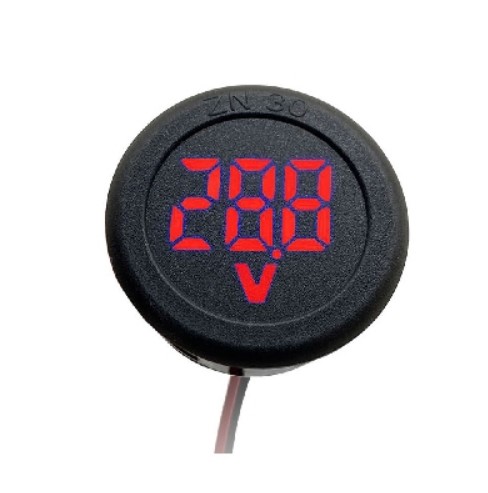

LCD voltmetri i ampermetri su elektronski instrumenti koji koriste tečnokristalni displej (LCD) za prikazivanje merenih vrednosti električnog napona (voltmetri) i struje (ampermetri) u električnim sklopovima. Oni se široko koriste u različitim primenama, uključujući dijagnostiku kvarova, kontrolu kvaliteta, istraživanje i razvoj, održavanje električnih i elektronskih uređaja, kao i monitoring i upravljanje energetskim sistemima.

Evo kako se koriste LCD voltmetri i ampermetri:

1. Uključite LCD voltmetar i/ili ampermetar: Uključite uređaj koristeći prekidač za napajanje ili dugme, ako je potrebno. Sačekajte nekoliko sekundi da se uređaj pokrene i inicijalizuje.
2. Podesite opseg merenja: Odaberite odgovarajući opseg merenja na LCD voltmetru i/ili ampermetru, u skladu sa očekivanim vrednostima napona i struje u sklopu koji testirate.
3. Povezivanje senzora ili sondi: Povežite senzore ili sonde za merenje napona i/ili struje sa odgovarajućim terminalima na LCD voltmetru i/ili ampermetru. Kod voltmetra, povežite crnu (negativnu) sondu sa jednom tačkom u sklopu čiji napon želite izmeriti, a crvenu (pozitivnu) sondu sa drugom tačkom. Kod ampermetra, strujni senzor (obično štapasti transformator ili šant otpornik) se povezuje u seriju sa opterećenjem kako bi se izmerila struja kroz njega.
4. Očitajte rezultate: Pročitajte vrednosti napona i/ili struje na LCD displeju voltmetra i/ili ampermetra. Ove vrednosti će biti prikazane u odgovarajućim jedinicama za napon (volt – V) i struju (amper – A).
5. Dokumentacija rezultata (opciono): Ako je potrebno, zabeležite rezultate merenja za dalju analizu, izveštavanje ili upoređivanje sa standardima i specifikacijama.
6. Isključivanje LCD voltmetra i/ili ampermetra: Kada završite sa merenjem napona i/ili struje, isključite LCD voltmetar i/ili ampermetar kako biste sačuvali bateriju ili napajanje.

LCD voltmetri i ampermetri su korisni alati za merenje električnog napona i struje u raznim sklopovima i uređajima. Oni pomažu tehničarima, inženjerima i hobi električarima u dijagnostici kvarova, kontroli kvaliteta, istraživanju i razvoju, kao i u održavanju električnih i elektronskih uređaja. LCD voltmetri i ampermetri nude laganu i kompaktnu alternativu tradicionalnim analognim instrumentima, sa preciznim digitalnim očitavanjima i jednostavnim korišćenjem.

Šta su, čemu sluze i kako se koriste STRUJOMERI I BROJAČI RADNIH SATI?

Strujomeri i brojači radnih sati u šuko utičnicama su električni uređaji koji omogućavaju merenje potrošnje električne energije i praćenje vremena rada električnih uređaja koji se koriste u domaćinstvima, kancelarijama i industrijskim postrojenjima. Oni pomažu u upravljanju potrošnjom energije, održavanju energetske efikasnosti i smanjenju troškova električne energije.

Evo kako se koriste strujomeri i brojači radnih sati u šuko utičnicama:

1. Postavljanje uređaja: Postavite strujomer i brojač radnih sati u šuko utičnici na mestu gde želite da merite potrošnju električne energije i pratite rad električnih uređaja. Uverite se da je utičnica ispravna i da može da podrži maksimalnu struju koju vaš uređaj zahteva.
2. Povezivanje električnih uređaja: Uključite električne uređaje koje želite da nadgledate u šuko utičnicu sa strujomerom i brojačem radnih sati. Uverite se da su uređaji isključeni pre nego što ih priključite.
3. Uključivanje strujomera i brojača radnih sati: Uključite strujomer i brojač radnih sati pomoću prekidača ili dugmeta na uređaju, ako je potrebno. Sačekajte nekoliko sekundi da se uređaj pokrene i inicijalizuje.
4. Očitavanje podataka sa strujomera: Pročitajte očitanja potrošnje energije na displeju strujomera. Ovi podaci će biti prikazani u kilovat-satima (kWh) ili drugim jedinicama za energiju, zavisno od modela uređaja.
5. Očitavanje podataka sa brojača radnih sati: Pročitajte očitanja vremena rada na displeju brojača radnih sati. Ovi podaci će biti prikazani u satima, minutama ili sekundama, zavisno od modela uređaja.
6. Analiza podataka i optimizacija potrošnje energije: Koristite podatke sa strujomera i brojača radnih sati kako biste analizirali potrošnju energije i vreme rada električnih uređaja. Na osnovu rezultata, možete optimizirati upotrebu uređaja, smanjiti potrošnju energije i uštedeti na troškovima električne energije.
7. Isključivanje strujomera i brojača radnih sati: Kada završite sa merenjem i praćenjem, isključite strujomer i brojač radnih sati kako biste sačuvali bateriju ili napajanje, ako je potrebno.

Strujomeri i brojači radnih sati u šuko utičnicama su korisni alati za upravljanje potrošnjom energije i praćenje vremena rada električnih uređaja. Oni pomažu u održavanju energetske efikasnosti, smanjenju troškova električne energije i optimizaciji upotrebe električnih uređaja. Ovi uređaji se mogu naći u domaćinstvima, kancelarijama, radionicama i industrijskim postrojenjima širom sveta.
