Generatori funkcija su elektronski uređaji koji generišu različite oblike električnih signala, kao što su sinusoidni, kvadratni, trouglasti i pravougaoni talasi, kao i složeniji oblici talasa i modulacije. Oni se koriste u razvoju, testiranju, održavanju i obuci u elektronici za simulaciju, analizu i karakterizaciju elektronskih sklopova i uređaja.

Evo kako se koriste generatori funkcija:

1. Uključite generator funkcija: Postavite generator funkcija na stabilnu površinu i uključite ga u strujnu utičnicu. Sačekajte nekoliko sekundi da se uređaj pokrene i inicijalizuje.
2. Izaberite oblik talasa: Na generatoru funkcija, izaberite oblik talasa koji želite generisati (sinusoidni, kvadratni, trouglasti, itd.) pomoću odgovarajućeg dugmeta ili prekidača.
3. Podesite frekvenciju i amplitudu: Podesite frekvenciju (u hercima) i amplitudu (u voltima) signala pomoću rotacionih kontrola, tastera ili digitalnih unosa, zavisno o modelu generatora funkcija.
4. Povežite izlazni signal: Povežite BNC kabl sa izlaznim konektorom generatora funkcija. Drugi kraj kabla možete povezati direktno sa elektronskim sklopom ili uređajem koji testirate, ili ga možete povezati sa osciloskopom kako biste vizualizovali signal.
5. Podesite dodatne parametre: Ako je potrebno, podesite dodatne parametre, kao što su fazni pomak, simetrija talasa ili modulacija signala, koristeći odgovarajuće kontrole na generatoru funkcija.
6. Testiranje i analiza: Koristite generisani signal za testiranje i analizu elektronskih sklopova i uređaja. Na primer, možete koristiti generator funkcija za testiranje frekventnog odziva pojačala, karakterizaciju filtera ili merenje vremena porasta i padanja signala u digitalnim sklopovima.
7. Isključivanje generatora funkcija: Kada završite sa radom, isključite generator funkcija iz strujne utičnice.

Generatori funkcija su korisni alati za inženjere, tehničare i hobiste koji rade sa elektronskim uređajima, komponentama i sklopovima. Oni omogućavaju generisanje različitih oblika signala za simulaciju, testiranje i analizu elektronskih sistema.

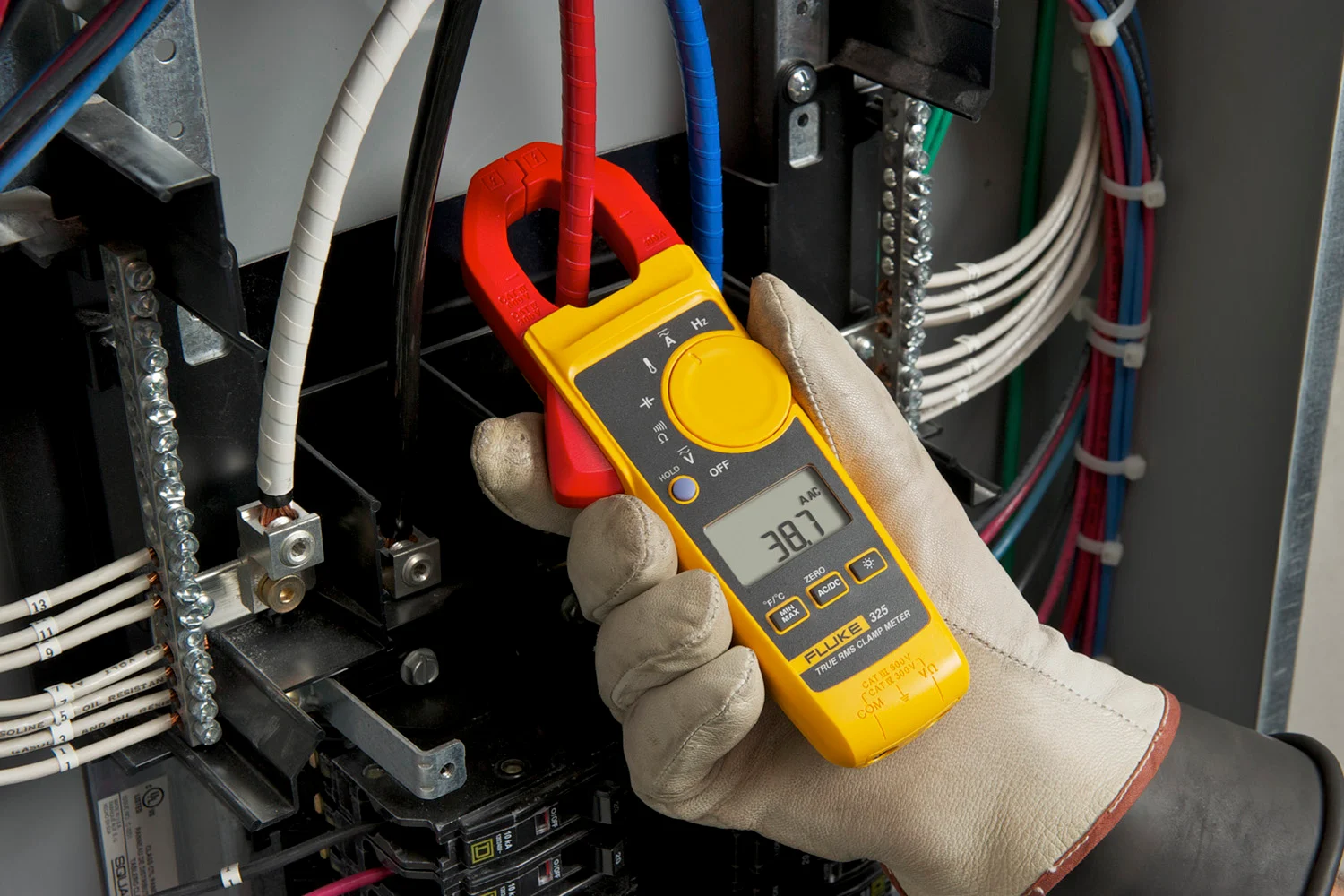

Amper klešta, takođe poznata kao strujna klešta ili klešta za merenje struje, su instrumenti koji se koriste za merenje struje (ampera) u električnim provodnicima bez potrebe za prekidanjem strujnog kola. Ona se često koriste u elektrici, industriji i održavanju zbog svoje praktičnosti, brzine i sigurnosti.

Amper klešta koriste princip elektromagnetne indukcije za merenje struje. Kada struja teče kroz provodnik, stvara magnetno polje oko njega. Amper klešta sadrže zavojnicu koja detektuje ovo magnetno polje i pretvara ga u električni signal koji se zatim prikazuje na displeju instrumenta u amperima.

Evo kako se koriste amper klešta:

1. Uključite amper klešta: Pre nego što počnete sa merenjem, uključite amper klešta i podesite ih na odgovarajući opseg merenja za struju koju očekujete (obično u skali ampera).
2. Otvaranje klešta: Pritisnite dugme ili polugu na amper kleštima kako biste otvorili čeljusti klešta.
3. Postavljanje oko provodnika: Postavite čeljusti amper klešta oko živog provodnika (faze) kroz koji teče struja koju želite izmeriti. Važno je da amper klešta obuhvate samo jedan provodnik, jer će merenje biti netačno ako se obuhvate više provodnika.
4. Očitajte struju: Sačekajte nekoliko sekundi da se očitanje stabilizuje, a zatim pročitajte vrednost struje na displeju amper klešta. Ova vrednost predstavlja trenutnu struju koja teče kroz provodnik.
5. Isključite amper klešta: Kada završite sa merenjem, isključite amper klešta kako biste sačuvali bateriju.

Amper klešta su korisni u različitim situacijama, kao što su:

• Dijagnostika i održavanje: Električari i tehničari koriste amper klešta za identifikaciju problema sa opterećenjem, preopterećenjem ili strujnim kvarovima u električnim instalacijama i uređajima.
• Energetska efikasnost: Amper klešta omogućavaju praćenje potrošnje energije i analizu energetske efikasnosti u stambenim, komercijalnim i industrijskim objektima.
• Razvoj i prototipiranje: Inženjeri i dizajneri koriste amper klešta prilikom razvoja i prototipiranja elektronskih uređaja i sklopova kako bi osigurali pravilan rad i bezbednost.

Amper klešta su praktičan, brz i siguran način za merenje struje u električnim provodnicima, što ih čini neophodnim alatom za električare, tehničare, inženjere i hobiste koji rade sa električnim instalacijama, uređajima i sklopovima.

Moderno društvo u velikoj meri zavisi od uređaja koji rade na struju. Kada dođe do nestanka struje, napajanje ovih uređaja se prekida i oni prestaju da rade. Da bi se rešili ovi problemi nestanka struje i nedostupnosti struje, osmišljeni su UPS i inverter. Inverter i UPS se koriste za obezbeđivanje rezervnog napajanja elektronskim uređajima u slučaju nestanka struje. Njihova osnovna funkcija je ista po tome što pohranjuju električnu energiju u bateriju kada je struja dostupna, i daju je raznim uređajima u slučaju nestanka struje. Međutim, oba se razlikuju po svom strujnom krugu, ceni, funkcijama itd. Svi UPS uređaji sadrže inverter kao i punjač baterija, ali ne nude svi invertori ugrađeni punjač za baterije, koji bi onda morali da se kupe zasebno. U osnovi, električna energija teče kao naizmenična (naizmenična struja) ili jednosmerna (jednosmerna struja) do i od raznih elektronskih uređaja. Kada je električna energija dostupna iz mreže, pretvarač je dobija u obliku naizmenične struje, da bi je uskladištio u bateriji. Da bi to uradio, pretvarač mora da pretvori tu snagu naizmenične struje u jednosmernu, a zatim da je uskladišti. Kada dođe do nestanka struje, napajanje iz baterije se mora napajati raznim elektronskim uređajima, ali se ne može distribuirati u obliku jednosmerne struje. Dakle, pretvarač konvertuje jednosmernu struju nazad u naizmeničnu struju i napaja ga uređajima, sve dok ne prestane kvar. Kada se napajanje iz mreže vrati, pretvarač nastavlja da skladišti AC snagu pretvorenu u jednosmernu energiju u svojoj bateriji za kasniju potrošnju. Ključna razlika između pretvarača i UPS-a je vreme koje im je potrebno da obezbede napajanje iz baterija u slučaju nestanka struje: off-line UPS (standard) prelazi na napajanje iz baterije u roku od 3 do 8 milisekundi nakon napajanja snaga je izgubljena. Inverter se menja za bilo šta od 25 do 500 milisekundi. Gadžeti koji ne mogu tolerisati čak ni ovo vremensko kašnjenje ili koji mogu biti oštećeni nepravilnim gašenjem, kao što su računar ili osetljiva medicinska oprema, uparuju se sa UPS-om, a ne sa inverterom, upravo iz tog razloga. Razlog zašto UPS ima brže vreme odziva je taj što ne koristi releje i signale, kao što to čini standardni inverter, za prelazak sa AC na DC, ili obrnuto. Još jedna značajna razlika između njih je ta što se istinskim UPS-ovima sa dvostrukom konverzijom na mreži pripisuje regulisanje i praćenje fluktuacija u protoku električne energije. UPS uređaji pružaju zaštitu od abnormalnosti u liniji kao što su prenaponi, fluktuacije napona, podnapon, prenapon, skokovi i šum. Ovo je glavni razlog zašto se elektronski uređaji sa delikatnim strujnim krugovima čuvaju pomoću UPS-a, umesto pretvarača. UPS-ovi su namenjeni samo da obezbede napajanje za kratak period (10 ili 20 minuta), dovoljno vremena da sačuvaju programe i podatke i ispravno isključe uređaj. Oni nisu namenjeni za snabdevanje strujom tokom dužeg perioda. Isto ne važi za inverter, jer on jednostavno skladišti i prenosi struju u slučaju nestanka struje, ali ga ne nadgleda. Međutim, invertori uživaju preferirani status za opšte električne uređaje, na čiji rad ne utiču produžena kašnjenja u napajanju. UPS-ovi generalno koštaju više od pretvarača iste veličine zbog delikatnog kola koje im je potrebno.

Naša ponuda UPS i Invetera.

JBC je španski proizvođač alata za lemljenje koji je poznat širom sveta. Firma je osnovana 1929. godine i od tada je stekla reputaciju za proizvodnju visokokvalitetnih alata za lemljenje.

Jedna od glavnih odlika JBC lemilica je njihova inovativna tehnologija koja omogućava brzo zagrevanje i preciznu kontrolu temperature. Ove karakteristike čine JBC lemilice idealnim za profesionalne aplikacije gde je potrebna velika tačnost i efikasnost.

JBC nudi širok spektar proizvoda, uključujući štapne lemilice, bazne lemilice, hot-air stanice i različite vrste vrhova za lemljenje. Njihovi proizvodi su dizajnirani da zadovolje različite potrebe korisnika, od hobista do profesionalaca u industriji.

Ono što JBC izdvaja od drugih proizvođača je njihova posvećenost kvalitetu i inovacijama. Kompanija neprestano radi na poboljšanju svojih proizvoda i pružanju najboljih mogućih alata za lemljenje.

Uz to, JBC takođe pruža odličnu podršku svojim korisnicima. Njihova tehnička podrška je uvek spremna da pomogne u slučaju problema, a proizvodi dolaze sa detaljnim uputstvima za upotrebu.

Inverteri ili pretvarači napona su uređaji koji pretvaraju jednosmernu struju (DC) u naizmeničnu struju (AC). Ovo je korisno u mnogim situacijama jer većina kućnih i industrijskih uređaja koristi AC struju, dok su izvori poput baterija i solarnih panela obično DC.

Inverteri se često koriste u sistemima sa solarnim panelima da bi se pretvorila DC struja koju generišu paneli u AC struju koja može biti iskorišćena u kući. Takođe se koriste u vozilima, brodovima i kamperskim prikolicama za napajanje kućnih uređaja dok su na putu.

Da biste koristili inverter, prvo ga povežite sa izvorom DC struje, kao što je baterija. Zatim povežite uređaje koje želite napajati na AC izlaz invertera. Kada uključite inverter, on će početi da pretvara DC struju u AC struju.

Postoje dve glavne vrste invertera: oni koji proizvode “čistu sinusoidu” i oni koji proizvode “modificiranu” ili “sintetičku sinusoidu”. Čista sinusoida je oblik talasa koji najviše liči na struju koju dobijamo iz mreže, dok sintetička sinusoida ima nešto uprošćeniji oblik talasa.

Inverteri s čistom sinusoidom su obično skuplji, ali su bolji za osjetljive elektronske uređaje i uređaje s induktivnim opterećenjima, kao što su frižideri, klime i motori. Inverteri s modificiranom sinusoidom su jeftiniji i dobro rade sa većinom uređaja, ali mogu prouzrokovati probleme sa nekim osetljivim ili visokoperformantnim uređajima.

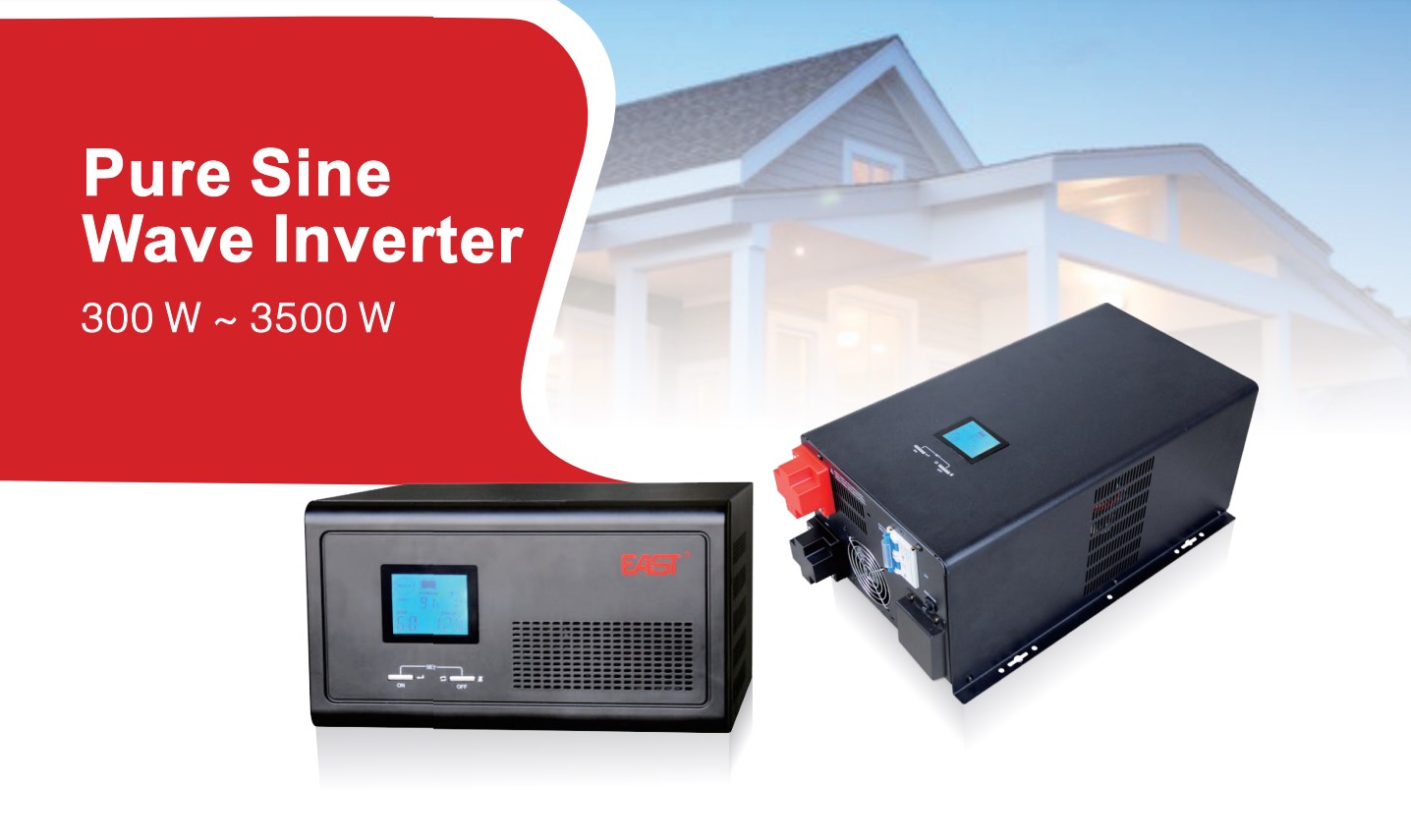

East je enomirani proizvođač invertera i drugih uređaja za upravljanje energijom. Njihovi proizvodi su poznati po svojoj pouzdanosti i efikasnosti, a koriste se u širokom spektru primena, od kućnih do industrijskih.

EAST je angažovan u 3 strateška poslovna sektora koji pokrivaju 5G+ pametna napajanja (UPS/EPS napajanje, inverteri/pretvarači, 5G napajanje baznih stanica, tranzitno napajanje železnicom, vojno napajanje), data centar (cloud computing data centar, rubni računarski data centar, IT infrastruktura), pametna energija (fotonaponski invertori i sistemi za proizvodnju električne energije, litijumske baterije i sistemi za skladištenje energije, gomile i sistemi za punjenje, mikromrežna mreža i pametna distributivna mreža), i provajder je globalne digitalne industrije integrisanog rešenja pametne energije.

Zvanična prezentacija.
Naša ponuda.

Кaže se voki-toki, a ne toki-voki.

Potiče od engleskog walkie-talkie prema walk (hodati), talk (govoriti). Akcenat je na walk: prenosivi radio-telefon.

Naša ponuda Voki toki uredjaj.

Multimetar se koristi za brojna električna merenja.

Pomoću te alatke može se meriti:

-napon
-struja
-otpor
-kontinuitet (da li su veze u ispravne ili prekinute)
-ispravnost dioda, kondenzatora i tranzistora (samo neki modeli imaju ovu opciju).

Mnogi multimetri se tokom ispitivanja kontinuiteta oglašavaju zvučnim signalom. Da biste uključili tu mogućnost, postavite birač radnog režima na Continuity ili Tone. Ako postoji kratak spoj, multimetar će se oglasiti zvučnim signalom. Ako je žica ili veza prekinuta (otvoreno kolo), multimetar će ostati nem.

Napon i struja se mere kada je kolo priključeno na izvor napajanja. U uobičajena merenja napona i struje spadaju:

Merenje napona baterije. Mnogi elektroničari smatraju da se precizniji rezultati dobijaju kada baterija napaja kolo, odnosno kada je pod opterećenjem.
Određivanje da li kolo ili neka komponenta dobija previše struje. Ako kroz kolo protiče jača struja od one koju podnosi, komponente mogu da se pregreju i kolo se može trajno oštetiti.
Potvrda da se komponenta – na primer, svetleća dioda ili prekidač – napaja odgovarajućim naponom. Te provere će vam pomoći da pronađete uzrok problema u kolu.

Otpornost se skoro uvek ispituje i meri kada kolo nije uključeno. Možete meriti otpornost celog kola ili pojedinačne komponente. Možete meriti otpornost žica, otpornika, motora i mnogih drugih komponenata i uređaja. Otpornost, ili njeno nepostojanje, ukazaće vam na kratke spojeve iii otvorena kola – odnosno kontinuitet elektronskih komponenata. Tokom tih ispitivanja, kratak spoj ima otpornost nula (ili skoro nula) dok je otpornost otvorenog kola beskonačna. Testove kontinuiteta koristite za pronalaženje prekida u žicama.

Pomoću multimetra možete obaviti još neka ispitivanja koja se zasnivaju na merenju otpornosti:

Osigurači: Pregoreli osigurač daje otvoreno kolo.
Prekidači: Uključivanjem i isključivanjem prekidača rezultati očitavanja na multimetru menjaju se između vrednosti nula (kratak spoj, uključen prekidač) i beskonačno (otvoreno kolo, isključen prekidač).
Spojevi na štampanoj ploči: Loš spoj bakarnih vodova na štampanoj ploči ponaša se kao prekinuta žica i na multimetru se pokazuje kao otvoreno kolo beskonačne otpornosti.
Lemni spojevi: Loš lemni spoj se na multimetru očitava kao otvoreno kolo beskonačne otpornosti.

Biranje opsega
Na većini analognih multimetara, kao i nekim digitalnim, morate da izaberete opseg merenja da bi se prikazali precizni rezultati. Primera radi, ako merite napon baterije od 9 volti, opseg podešavate na najbliži ali veći od 9 volti. To kod većine multimetara znači da treba izabrati opseg od 20 ili 50 volti. Tek nakon toga možete meriti.

Danas je automatsko biranje opsega, posebno kod digitalnih multimetara, uobičajena funkcija. Na tim multimetrima nije neophodno pre merenja birati opseg i zato se oni mnogo lakše koriste. Štaviše, na njima ni ne postoji dugme za biranje opsega. Kada želite da merite napon, birač postavljate u odgovarajući položaj i merite. Multimetar će prikazati rezultat na ekranu.

Bez obzira na to da li je multimetar analogan ili digitalnan, on ukazuje na prekoračenje granice ako je merena veličina prevelika da bi je aparat prikazao. Na digitalnom multimetru se prekoračenje prikazuje kao trepćuća jedinica (ili slovima OL). Na analognim multimetrima, prekoračenje se prikazuje tako što kazaljka izlazi van skale. Ukazivanje na prekoračenje je često kada se ispituje kontinuitet. To znači da je otpornost prevelika da bi je multimetar registrovao, čak i kada je izabran maksimalni opseg. Kada koristite analogni multimetar, izbegavajte prekoračenja jer se tako može narušiti preciznost kretanja kazaljke.

Mikrokontrolerske ploče i kompleti su pogodni za profesionalnu upotrebu u industriji, kao i za privatne aplikacije. Jednom programirani, oni su u stanju da preuzmu kontrolu i kontrolne zadatke. Dizajnirani su da omoguće sopstveni razvoj u obliku kompleta mikrokontrolera i takođe su idealni za obuku i obuku. Ploče mikrokontrolera postavljaju stvarni mikrokontroler (MCU) na PCB i interfejs za programiranje, koji je često dizajniran kao USB port. Postoje i periferni interfejsi koji su odgovorni za stvarnu komunikaciju i kontrolu odgovarajućeg hardvera. U zavisnosti od verzije, ploča sadrži interfejse kao što su analogno-digitalni pretvarači, LAN interfejsi, I C, LCD kontroleri, serijski interfejsi, PVM izlazi, CAN, LIN i SPI interfejsi. Mikrokontroleri sa nekoliko ovih interfejsa se često nazivaju pločama za evaluaciju ili razvojnim pločama, jer se mogu povezati sa odgovarajućim senzorima i aktuatorima. Programiranje procesora se na taj način može lako i brzo proveriti i prilagoditi na praktičnom modelu, koji je bio veoma jednostavno i lako rešenje i omogućavalo je kratko vreme razvoja. Nekoliko ploča je takođe proširivo sa takozvanim štitovima, to su uklopna ili spojiva funkcionalna proširenja u vidu dodatnih modula, kao i ploče za razbijanje. Mikrokontroler VLAN Mikrokontroler za moćnu kontrolu VLAN signala. Oblasti primene mikrokontrolera MCU-i su postali široko korišćeni u industriji i potrošačkim aplikacijama zbog lakoće programiranja i fleksibilnosti. Koriste se, između ostalog, u automobilskom sektoru, u medicinskoj tehnici, kao iu sektoru automatizacije i energetike. Zbog njihovog programiranja specifičnog za aplikaciju i malog i jasno strukturiranog skupa komandi, procesor sa srednjim performansama je dovoljan za postizanje odličnih performansi. Ovo je ne samo zbog činjenice da se mikrokontroler brine samo o zaista važnim zadacima, a ne – kao konvencionalni računari – o nekoliko sekundarnih procesa i mora da radi u okviru složenog operativnog sistema. Konačno, ova „slaba“ struktura postiže veoma robusnu operativnu sigurnost i dobru vidljivost, kao i minimalno vreme početka. Nema potrebe za učitavanjem skupog operativnog sistema ili pristupom spoljnim, relativno sporim masovnim skladištem i perifernim komponentama. To se ogleda u niskim otkupnim cenama, što je rezultat čega upotreba u masovnim proizvodima postaje interesantna za velike količine. Zbog malog troška hardvera, izuzetno kompaktni dizajni se takođe mogu realizovati sa mikrokontrolerima; neke minijaturne verzije su jedva veće od poštanske marke i visoke samo nekoliko milimetara. Kako su programirane ploče mikrokontrolera? PC interfejs mikrokontrolera Programabilni mikrokontroler za periferne uređaje računara. Svaka ploča ima integrisani programski interfejs koji prenosi program na mikrokontroler. Samo programiranje se vrši pomoću integrisanog programskog okruženja (IDE „Integrated Development Environment“) na računaru, na primer u C++, koje kompajler zatim prevodi u odgovarajući format. Ovi alati su dostupni od odgovarajućih dobavljača mikrokontrolera i obično su uključeni u kompletan komplet. Pored kompajlera, dostupni su i drugi korisni alati kao podrška za programiranje, kao što su uređivači izvornog koda i debageri za otkrivanje i ispravljanje bilo kakvih programskih grešaka. U suštini, postoji samo nekoliko stvari koje nisu bile moguće sa veoma fleksibilnim mikrokontrolerima. Niska potrošnja energije u kombinaciji sa relativno jednostavnim programiranjem omogućava korišćenje u mobilnim sistemima koji podržavaju baterije ili baterije i zbog složenosti programa kojim se može upravljati, bezbedno testiranje u relativno kratkom vremenu. Ovo doprinosi operativnoj bezbednosti i stabilnosti sistema, tako da se aplikacije sa visokim bezbednosnim zahtevima takođe mogu implementirati veoma ekonomično. Neki primeri aplikacija za rešenja sa mikrokontrolerima su automobilski kontroleri, računarske periferije, potrošački elektronski uređaji, kućni aparati, kontrole ekrana, kontrole motora i još mnogo toga. Po čemu se mikrokontroler razlikuje od računara na jednoj ploči kao što je Raspberri Pi? Jednostruki računari (SBC) su u osnovi punopravni računari koji integrišu sve njene osnovne komponente, kao što su mikroprocesor, čipset i generator takta, RAM i keš memorija, kao i grafički procesor i grafički izlaz, na jednoj ploči. To uključuje interfejse, utore za kartice, VLAN, Bluetooth i ponekad utore za proširenja. SBCS koristi operativne sisteme za više zadataka kao što su Linuk ili Vindovs, dok ploče mikrokontrolera moraju biti programirane sa željenim programom za određenu aplikaciju. Pored² mikrokontrolera (MCU), postoji samo jedan interfejs za programiranje i – u zavisnosti od verzije – drugi interfejsi u obliku I C, USB, Ethernet i, ako je potrebno, AD konvertor, PVM izlazi ili LCD kontroler.
