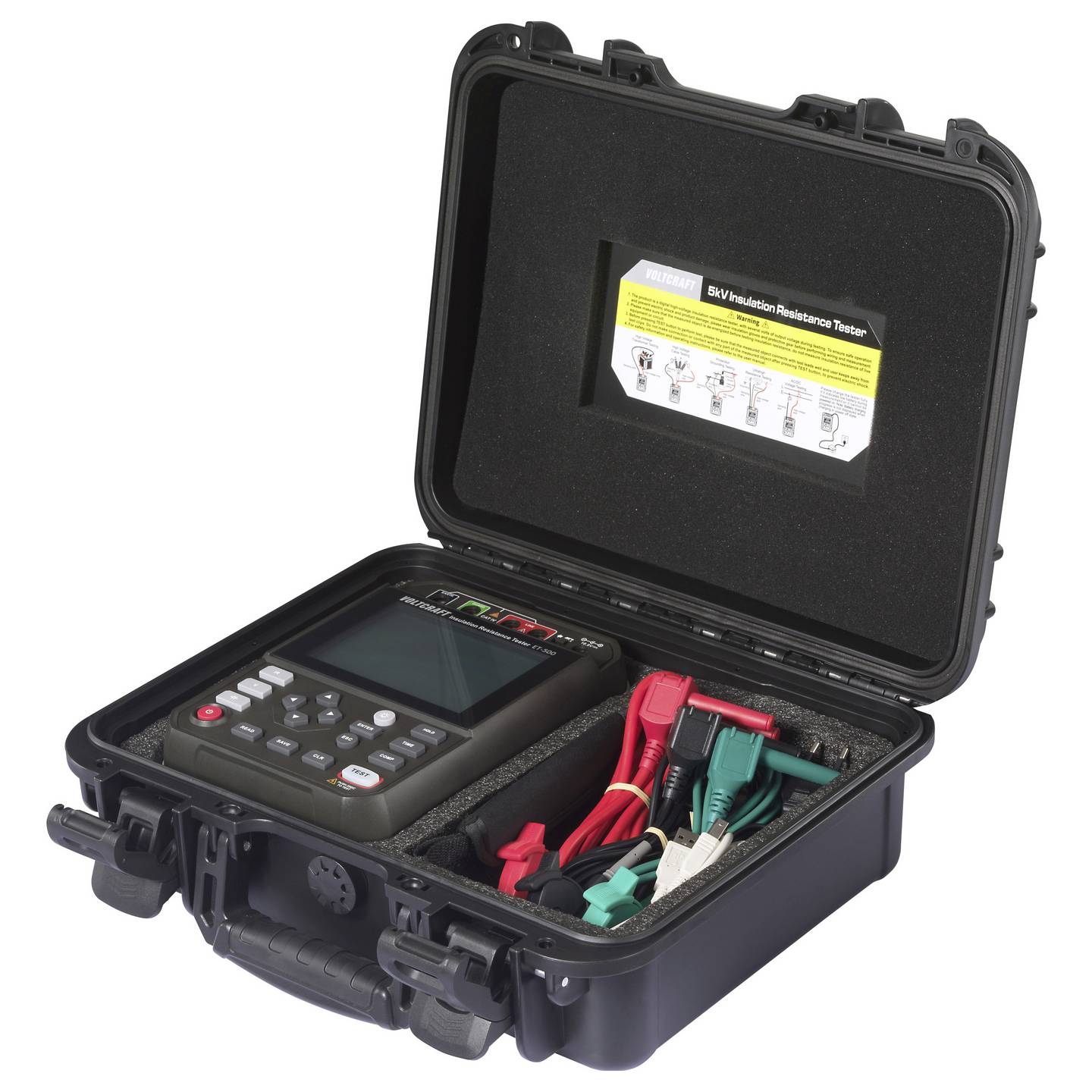

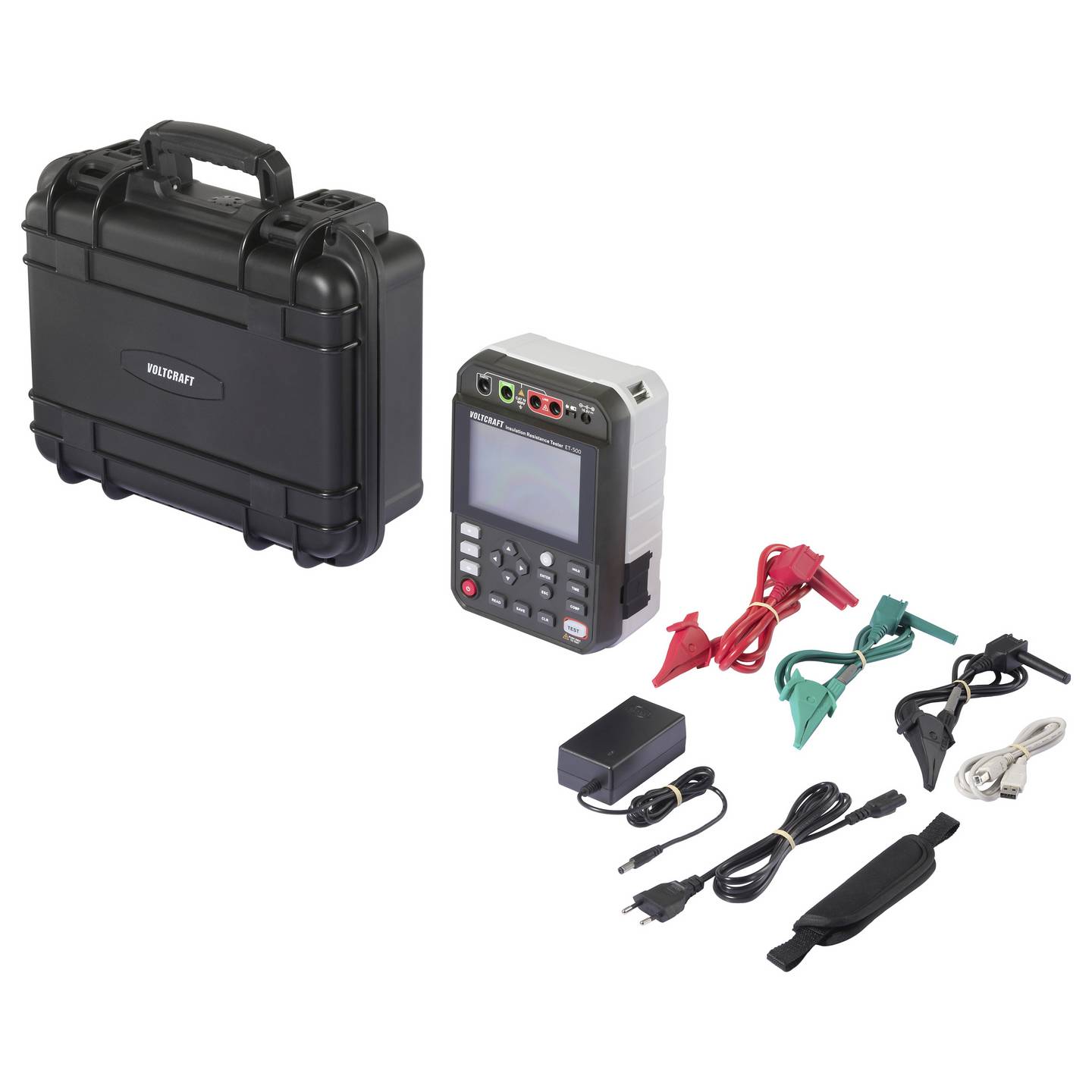

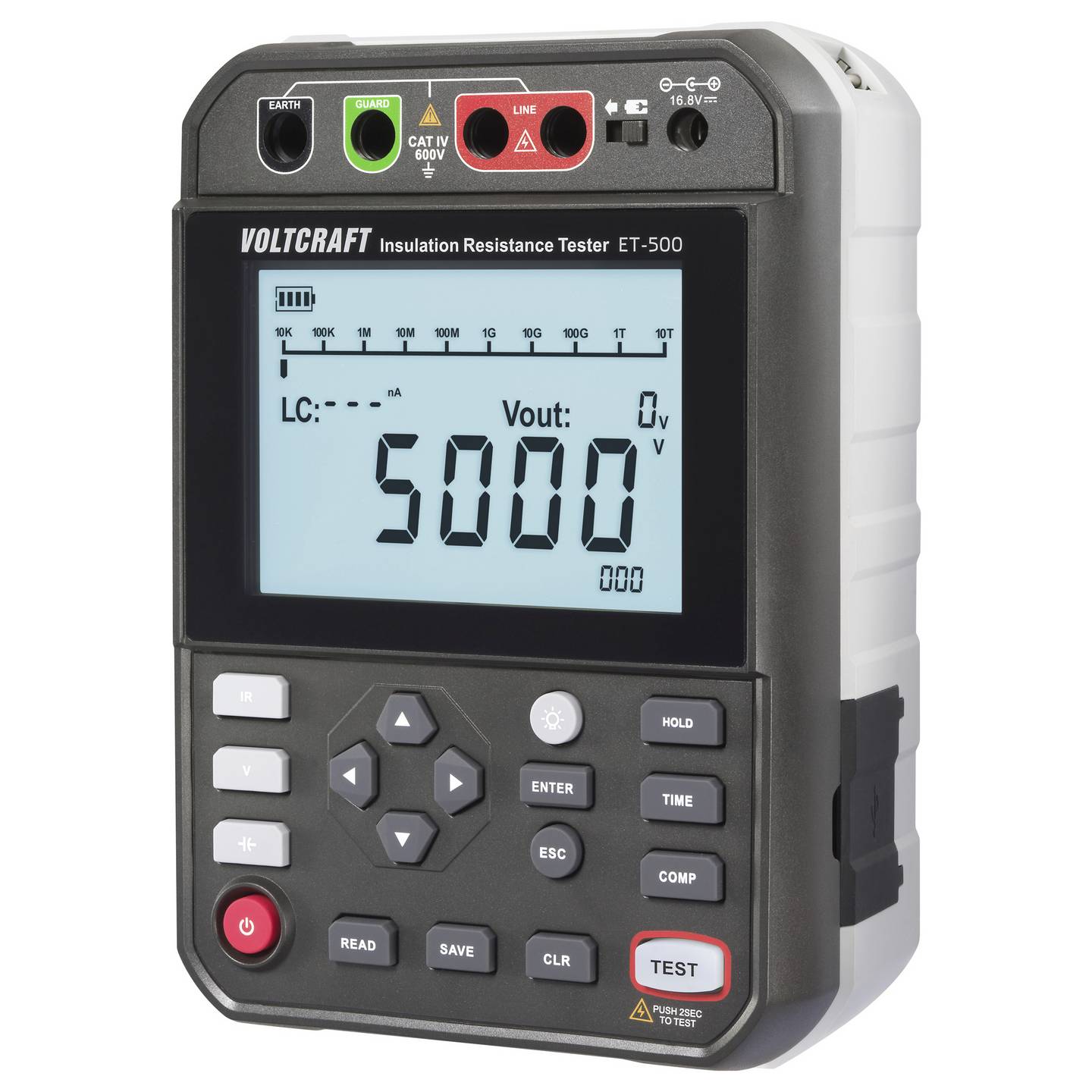

VOLTCRAFT ET-500 profesionalni merač izolacije 5000V za ispitivanje izolacionog otpora do 5 TΩ
VOLTCRAFT ET-500 je profesionalni merač izolacije sa ispitnim naponima od 250V, 500V, 1000V, 2500V i 5000V, merenjem izolacionog otpora do 5 TΩ, kratkospojnom strujom od 5 mA, velikim 12.95 cm LCD displejem, funkcijama PI/DAR, memorijom za 999 setova podataka, USB povezivanjem za PC analizu, automatskim prikazom struje curenja, automatskim pražnjenjem, alarmom visokog napona i mernom kategorijom CAT IV 600V. Namenjen je profesionalnom ispitivanju izolacije kablova, elektromotora, transformatora, generatora, razvodnih postrojenja i druge elektroenergetske i industrijske opreme.
Ovaj instrument je namenjen elektroinženjerima, servisnim timovima, tehničkom održavanju i profesionalnim korisnicima kojima je potrebna pouzdana provera izolacije pri višim ispitnim naponima. Sa maksimalnim izlaznim naponom do 5 kV, ET-500 je pogodan za zahtevnija merenja u industrijskim sistemima, energetici, proizvodnim pogonima i servisiranju opreme gde je stanje izolacije direktno povezano sa bezbednošću i kontinuitetom rada.
Opis uređaja
VOLTCRAFT ET-500 omogućava ispitivanje izolacije visokim DC naponom i prikaz rezultata u veoma širokom mernom opsegu. U zavisnosti od izabranog ispitnog napona, uređaj meri izolacioni otpor do 250 GΩ pri 250V, do 500 GΩ pri 500V, do 1 TΩ pri 1000V, do 2.5 TΩ pri 2500V i do 5 TΩ pri 5000V.
Pored osnovnog merenja izolacionog otpora, ET-500 poseduje funkcije za prikaz struje curenja, merenje kapacitivnosti, AC i DC napona, poređenje otpora, vremenski kontrolisano testiranje i analizu rezultata preko računara. Automatsko pražnjenje ispitivanog kola nakon završetka testa povećava bezbednost rada, dok alarm visokog napona upozorava korisnika na potencijalno opasne uslove.
Primena
- Ispitivanje izolacije energetskih kablova i provodnika
- Kontrola izolacionog otpora elektromotora u industrijskim pogonima
- Provera transformatora, generatora i elektroenergetske opreme
- Preventivno održavanje mašina, razvodnih sistema i proizvodnih linija
- Dijagnostika kvarova nastalih usled vlage, starenja ili oštećenja izolacije

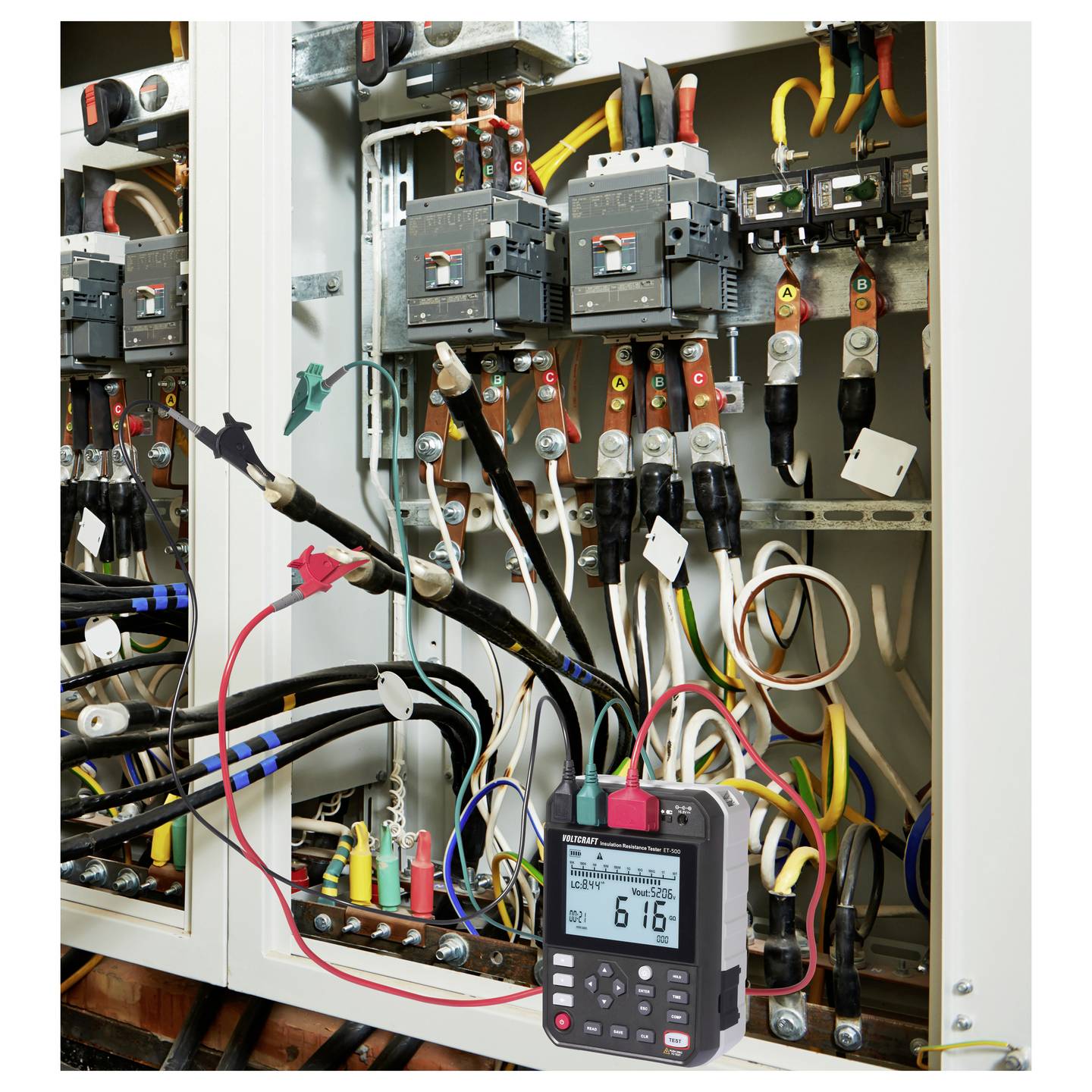

- Provera elektro instalacija, razvodnih ormana i napojnih vodova
- Ispitivanje opreme pre puštanja u rad ili nakon remonta
- Profesionalna merenja u energetici, automatizaciji, održavanju i industrijskom servisu
Tehničke karakteristike
| Proizvođač | VOLTCRAFT |
| Model | ET-500 |
| Tip uređaja | Profesionalni merač izolacije / insulation tester |
| Maksimalni izlazni ispitni napon | Do 5 kV DC |
| Ispitni naponi | 250V / 500V / 1000V / 2500V / 5000V |
| Maksimalno merenje izolacionog otpora | Do 5 TΩ |
| Opseg merenja izolacije pri 250V | 0.25 MΩ – 250 GΩ |
| Opseg merenja izolacije pri 500V | 0.50 MΩ – 500 GΩ |
| Opseg merenja izolacije pri 1000V | 1.00 MΩ – 1.00 TΩ |
| Opseg merenja izolacije pri 2500V | 2.50 MΩ – 2.50 TΩ |
| Opseg merenja izolacije pri 5000V | 5.00 MΩ – 5.00 TΩ |
| Kratkospojna struja | 5 mA |
| Merenje struje curenja | Automatski prikaz struje curenja tokom ispitivanja |
| Opseg merenja struje | 0.01 nA – 5 mA |
| PI funkcija | Da, Polarization Index za procenu kvaliteta izolacije tokom vremenski definisanog testa |
| DAR funkcija | Da, Dielectric Absorption Ratio za dodatnu dijagnostiku izolacionog materijala |
| Stepenasti napon | 10% izabranog mernog opsega |
| Funkcija poređenja otpora | Da, resistance comparison funkcija za upoređivanje izmerenih vrednosti sa zadatim pragom |
| Merenje kapacitivnosti | 0.01 µF – 15 µF |
| Merenje DC napona | 30V – 1000V DC |
| Merenje AC napona | 30V – 750V AC, 50/60Hz |
| Displej | Veliki LCD displej dijagonale 12.95 cm |
| Memorija | Do 999 setova podataka za čuvanje rezultata merenja |
| Povezivanje sa računarom | USB veza za analizu podataka preko PC softvera |
| Tajmer funkcija | Automatsko beleženje vremena testiranja |
| Automatsko pražnjenje | Da, automatsko pražnjenje ispitivanog kola nakon završetka merenja |
| Alarm visokog napona | Da, upozorenje pri prisustvu visokog napona |
| Merna kategorija | CAT IV 600V |
| Napajanje | Punjiva litijumska baterija 14.8V / 5200 mAh |
| Indikacija slabe baterije | Da, upozorenje kada je baterija pri kraju |
| Automatsko isključivanje | Da, radi uštede energije baterije |
| Preporučena upotreba | Profesionalno ispitivanje izolacije u industriji, energetici, servisiranju, remontu i elektro održavanju |
PI i DAR merenje za naprednu procenu izolacije
Funkcije PI i DAR omogućavaju stručnu procenu stanja izolacionog materijala kroz vremenski definisana merenja. Ove vrednosti pomažu u prepoznavanju izolacije koja je pod uticajem vlage, zaprljanja, starenja, termičkog opterećenja ili mehaničkog oštećenja.
Kod motora, transformatora, generatora i kablovskih vodova, redovno praćenje PI i DAR parametara omogućava poređenje rezultata kroz vreme. Na taj način se mogu uočiti promene u kvalitetu izolacije pre nego što dođe do ozbiljnog kvara, proboja izolacije ili neplaniranog zastoja opreme.
Prednosti uređaja VOLTCRAFT ET-500
- Ispitni napon do 5000V za zahtevna profesionalna merenja
- Merenje izolacionog otpora do 5 TΩ
- CAT IV 600V merna kategorija za rad u elektroenergetskom okruženju
- PI/DAR funkcije za naprednu dijagnostiku izolacije
- Automatsko pražnjenje ispitivanog kola nakon merenja
- Alarm visokog napona za dodatnu bezbednost korisnika
- Memorija za 999 setova podataka
- USB povezivanje i analiza rezultata preko PC softvera
- Veliki LCD displej pogodan za terenski i industrijski rad
- Punjiva litijumska baterija kapaciteta 5200 mAh
- Indikacija slabe baterije i automatsko isključivanje
Profesionalna upotreba u industriji i energetici
VOLTCRAFT ET-500 je posebno pogodan za merenja na opremi kod koje je potreban viši ispitni napon, kao što su energetski kablovi, motori većih snaga, generatori, transformatori i industrijska postrojenja. Mogućnost testiranja na 5000V omogućava detaljniju proveru izolacije u sistemima gde osnovni merači nižeg napona nisu dovoljni.
U planiranom održavanju, rezultati se mogu čuvati u memoriji uređaja i kasnije analizirati na računaru. To olakšava dokumentovanje merenja, praćenje trenda izolacionog otpora i donošenje odluka o remontu, zameni kablova ili preventivnim intervencijama.
Bezbednosna napomena
Ispitivanje izolacije visokim naponom do 5000V smeju da obavljaju samo kvalifikovana i obučena lica. Pre merenja potrebno je proveriti da je instalacija isključena, pravilno odvojena od napajanja i bezbedna za testiranje. Nakon završetka merenja treba sačekati automatsko pražnjenje ispitivanog kola i koristiti odgovarajuće merne kablove, ličnu zaštitnu opremu i procedure predviđene za rad u odgovarajućoj mernoj kategoriji.
