Opis

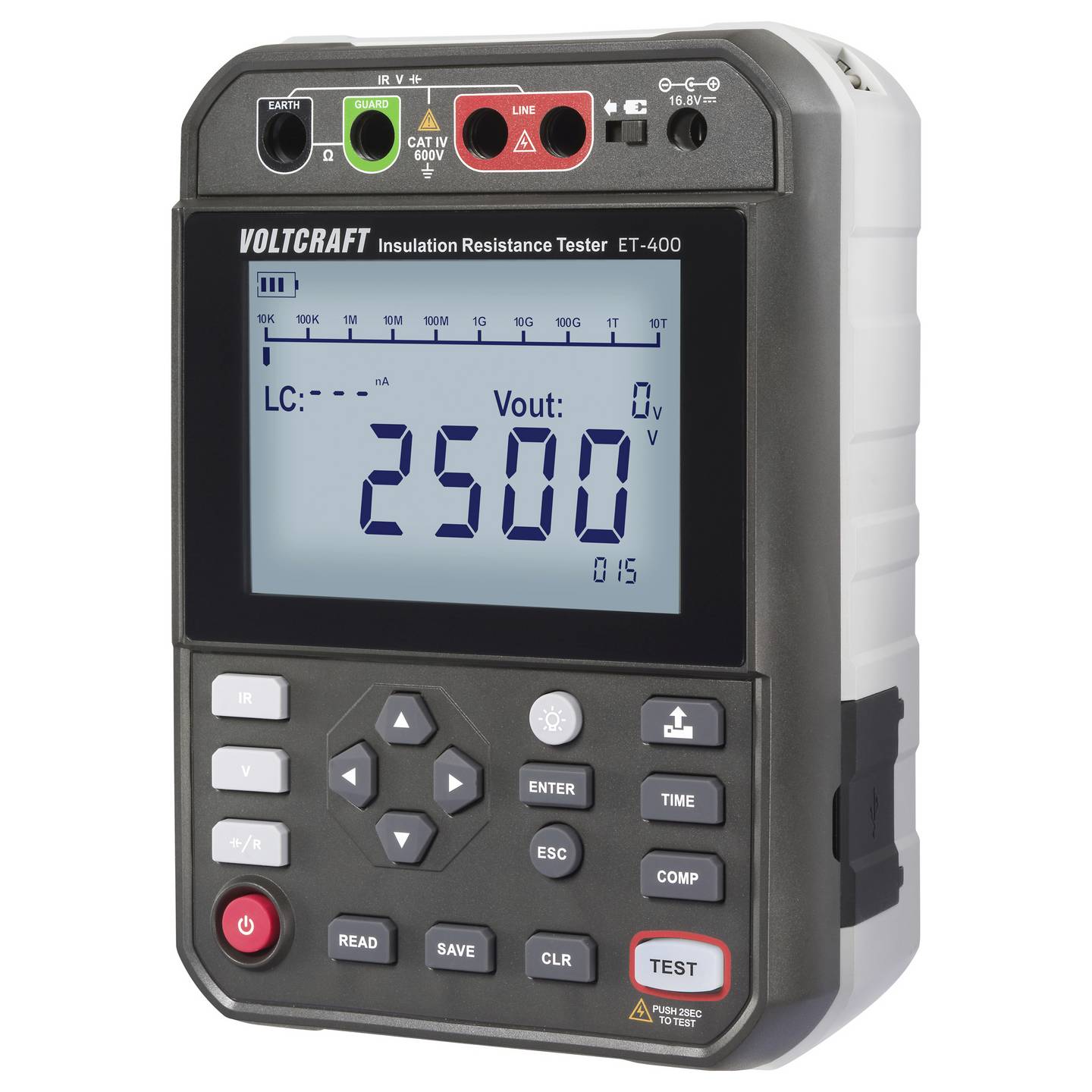

VOLTCRAFT ET-400 profesionalni merač izolacije 2500V za ispitivanje izolacionog otpora do 2.5 TΩ
VOLTCRAFT ET-400 je profesionalni merač izolacije sa ispitnim naponima od 250V, 500V, 1000V i 2500V, merenjem izolacionog otpora do 2.5 TΩ, kratkospojnom strujom od 5 mA, velikim 12.95 cm LCD displejem, funkcijama PI/DAR, memorijom za 999 setova podataka, USB povezivanjem za PC analizu, automatskim pražnjenjem, alarmom visokog napona i mernom kategorijom CAT IV 600V. Namenjen je profesionalnom ispitivanju izolacije kablova, elektromotora, transformatora, elektro instalacija, razvodnih ormana i industrijske opreme.
Ovaj instrument je razvijen za elektroinženjere, servisere, tehnička lica i profesionalne korisnike kojima je potrebna pouzdana provera stanja izolacije u zahtevnim uslovima rada. Koristi se kod preventivnog održavanja, kontrole nakon montaže, dijagnostike kvarova i provere električne bezbednosti sistema pre puštanja u rad.
Opis uređaja
VOLTCRAFT ET-400 omogućava ispitivanje izolacije visokim DC naponom i prikaz rezultata u širokom mernom opsegu. Uređaj može da meri izolacioni otpor u zavisnosti od izabranog ispitnog napona: do 250 GΩ pri 250V, do 500 GΩ pri 500V, do 1 TΩ pri 1000V i do 2.5 TΩ pri 2500V.
Pored osnovnog merenja izolacije, ET-400 poseduje funkcije za merenje struje curenja, kapacitivnosti, niskog otpora, AC napona i DC napona. Automatsko pražnjenje ispitivanog kola nakon merenja povećava bezbednost rada, dok alarm visokog napona upozorava korisnika na potencijalno opasne uslove.
Primena
- Ispitivanje izolacije kablova i provodnika

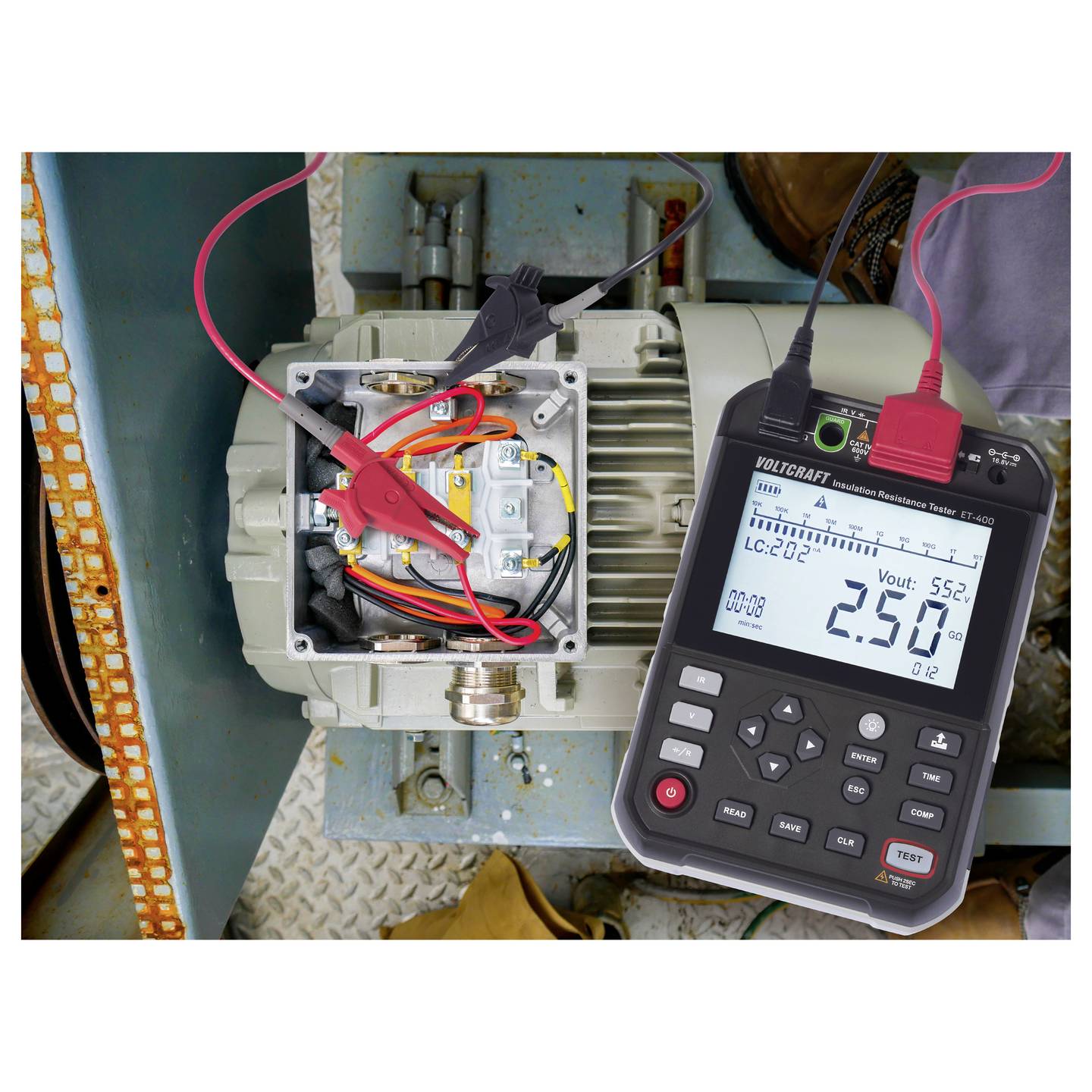

- Kontrola izolacionog otpora elektromotora
- Provera transformatora, generatora i industrijske elektro opreme
- Preventivno održavanje mašina i proizvodnih postrojenja
- Testiranje razvodnih ormana i elektro instalacija
- Dijagnostika kvarova izazvanih vlagom, starenjem ili oštećenjem izolacije
- Provera sistema pre puštanja u rad
- Profesionalna merenja u energetici, automatizaciji i servisiranju
Tehničke karakteristike
| Proizvođač | VOLTCRAFT |
| Model | ET-400 |
| Tip uređaja | Profesionalni merač izolacije / insulation tester |
| Maksimalni izlazni ispitni napon | Do 2.5 kV DC |
| Ispitni naponi | 250V / 500V / 1000V / 2500V |
| Maksimalno merenje izolacionog otpora | Do 2.5 TΩ |
| Opseg merenja izolacije pri 250V | 0.25 MΩ – 250 GΩ |
| Opseg merenja izolacije pri 500V | 0.50 MΩ – 500 GΩ |
| Opseg merenja izolacije pri 1000V | 1.00 MΩ – 1.00 TΩ |
| Opseg merenja izolacije pri 2500V | 2.50 MΩ – 2.50 TΩ |
| Kratkospojna struja | 5 mA |
| Merenje struje curenja | Automatski prikaz struje curenja tokom ispitivanja |
| Opseg merenja struje | 0.01 nA – 5 mA |
| PI funkcija | Da, Polarization Index za procenu kvaliteta izolacije |
| DAR funkcija | Da, Dielectric Absorption Ratio za dodatnu dijagnostiku izolacije |
| Stepenasti napon | 10% izabranog mernog opsega |
| Funkcija poređenja otpora | Da, resistance comparison funkcija za upoređivanje izmerenih vrednosti |
| Merenje kapacitivnosti | 0.01 µF – 2.0 µF |
| Merenje niskog otpora | 0.1 Ω – 600 Ω |
| Merenje DC napona | 30V – 1000V DC |
| Merenje AC napona | 30V – 750V AC, 50/60Hz |
| Displej | Veliki LCD displej dijagonale 12.95 cm |
| Memorija | Do 999 setova podataka |
| Povezivanje sa računarom | USB veza za analizu podataka preko PC softvera |
| Tajmer funkcija | Automatsko beleženje vremena ispitivanja |
| Automatsko pražnjenje | Da, automatsko pražnjenje ispitivanog kola nakon završetka testa |
| Alarm visokog napona | Da, upozorenje pri prisustvu visokog napona |
| Merna kategorija | CAT IV 600V |
| Napajanje | Punjiva litijumska baterija 14.8V / 5200 mAh |
| Automatsko isključivanje | Da, radi uštede energije baterije |
| Preporučena upotreba | Profesionalno ispitivanje izolacije u industriji, energetici, servisiranju i elektro održavanju |
PI i DAR merenje za naprednu dijagnostiku izolacije
Funkcije PI i DAR koriste se za detaljniju procenu stanja izolacionog materijala. Ove metode pomažu da se utvrdi da li je izolacija stabilna, suva i pogodna za rad, ili postoji sumnja na vlagu, zaprljanje, degradaciju materijala ili mehaničko oštećenje.
Kod elektromotora, transformatora, generatora i kablovskih sistema, praćenje PI i DAR vrednosti omogućava upoređivanje rezultata kroz vreme. Na taj način se mogu prepoznati promene u kvalitetu izolacije pre nego što dođe do ozbiljnog kvara, zastoja proizvodnje ili neplaniranog isključenja opreme.
Prednosti uređaja VOLTCRAFT ET-400
- Ispitni napon do 2500V za zahtevne profesionalne primene
- Merenje izolacionog otpora do 2.5 TΩ
- CAT IV 600V merna kategorija za rad u elektroenergetskom okruženju
- PI/DAR funkcije za stručnu procenu kvaliteta izolacije
- Automatsko pražnjenje nakon merenja radi veće bezbednosti
- Alarm visokog napona za dodatnu zaštitu korisnika
- Memorija za 999 setova merenja
- USB povezivanje i analiza rezultata preko PC softvera
- Veliki LCD displej pogodan za rad na terenu
- Punjiva litijumska baterija kapaciteta 5200 mAh
Profesionalna upotreba u elektro održavanju
VOLTCRAFT ET-400 je posebno koristan u sistemima gde je kontinuitet rada opreme od velike važnosti. Redovno ispitivanje izolacionog otpora može pomoći u ranom otkrivanju problema koji nastaju usled vlage, prašine, pregrevanja, hemijskih uticaja ili prirodnog starenja izolacionog materijala.
U industrijskom održavanju ovaj instrument se može koristiti kao deo preventivnog plana kontrole motora, kablovskih vodova, razvodnih sistema i elektro ormara. Rezultati merenja mogu se čuvati u memoriji uređaja i kasnije analizirati preko računara, što olakšava dokumentovanje i praćenje stanja opreme.
Bezbednosna napomena
Merenje izolacije visokim ispitnim naponom smeju da obavljaju samo kvalifikovana i obučena lica. Pre ispitivanja potrebno je proveriti da je instalacija isključena, pravilno odvojena od napajanja i bezbedna za rad. Nakon završetka merenja treba sačekati automatsko pražnjenje ispitivanog kola i koristiti merne kablove, zaštitnu opremu i procedure koje odgovaraju mernoj kategoriji i uslovima rada.
Stranica proizvoda na Conrad sajtu:
VOLTCRAFT ET-400 Insulation tester 2500V 2.5 TΩ
