Opis
📈 Mini DIY digitalni osciloskop sa PWM i sinusnim generatorom – kompaktan alat za elektroniku
Mini DIY digitalni osciloskop je praktičan i edukativni
elektronski instrument namenjen osnovnoj analizi signala,
testiranju kola i učenju rada sa osciloskopima.
Zahvaljujući kompaktnim dimenzijama i napajanju preko
Micro USB (5 V DC), idealan je za rad na stolu, u laboratoriji,
radionici ili kao prenosivi dijagnostički alat.
Uređaj podržava tri režima okidanja (trigger)
– automatski, normalni i single-shot režim – što omogućava
stabilan prikaz periodičnih signala, ali i hvatanje
pojedinačnih impulsa.
Dodatna prednost je ugrađeni generator talasnih oblika,
koji podržava PWM i sinusni signal,
koristan za testiranje i demonstraciju elektronskih kola.
⭐ Ključne prednosti
- Kompaktan DIY osciloskop – idealan za učenje i osnovna merenja
- Tri režima okidanja: Auto / Normal / Single
- Podesiva ivica okidanja (rastuća / opadajuća)
- Ugrađen PWM i sinusni generator signala
- Čuvanje podešavanja u EEPROM memoriji
⚙️ Funkcionalnosti
- Trigger slope – izbor rastuće ili opadajuće ivice signala
- Trigger level – stabilan prikaz periodičnih signala i hvatanje impulsa
- Memory save – automatsko čuvanje svih podešavanja
- Waveform generator – PWM i SIN signal sa podesivom amplitudom
- Status LED – vizuelna indikacija rada i uzorkovanja
⚙️ Tehničke karakteristike
| 🔧 Osnovne specifikacije | |
|---|---|
| Tip uređaja | DIY digitalni osciloskop |
| Napajanje | DC 5 V (Micro USB) |
| Merni opseg napona | 0 – 30 V (LSB podesiv) |
| Brzina uzorkovanja | 10 kHz @ 100 µs/div |
| Vremenska baza (Sec/div) | 500 ms do 100 µs (više opsega) |
| Trigger režimi | Auto / Normal / Single |
| Generator signala | PWM i sinusni signal |
| Dimenzije PCB-a | 57 × 35 mm |
| Dimenzije gotovog proizvoda | 57 × 35 × 30 mm |
🛠️ Primena
- Učenje osnova rada sa osciloskopima
- DIY i edukativni elektronski projekti
- Analiza PWM i niskofrekventnih signala
- Testiranje jednostavnih analognih i digitalnih kola
- Hobi elektronika i tehničke škole

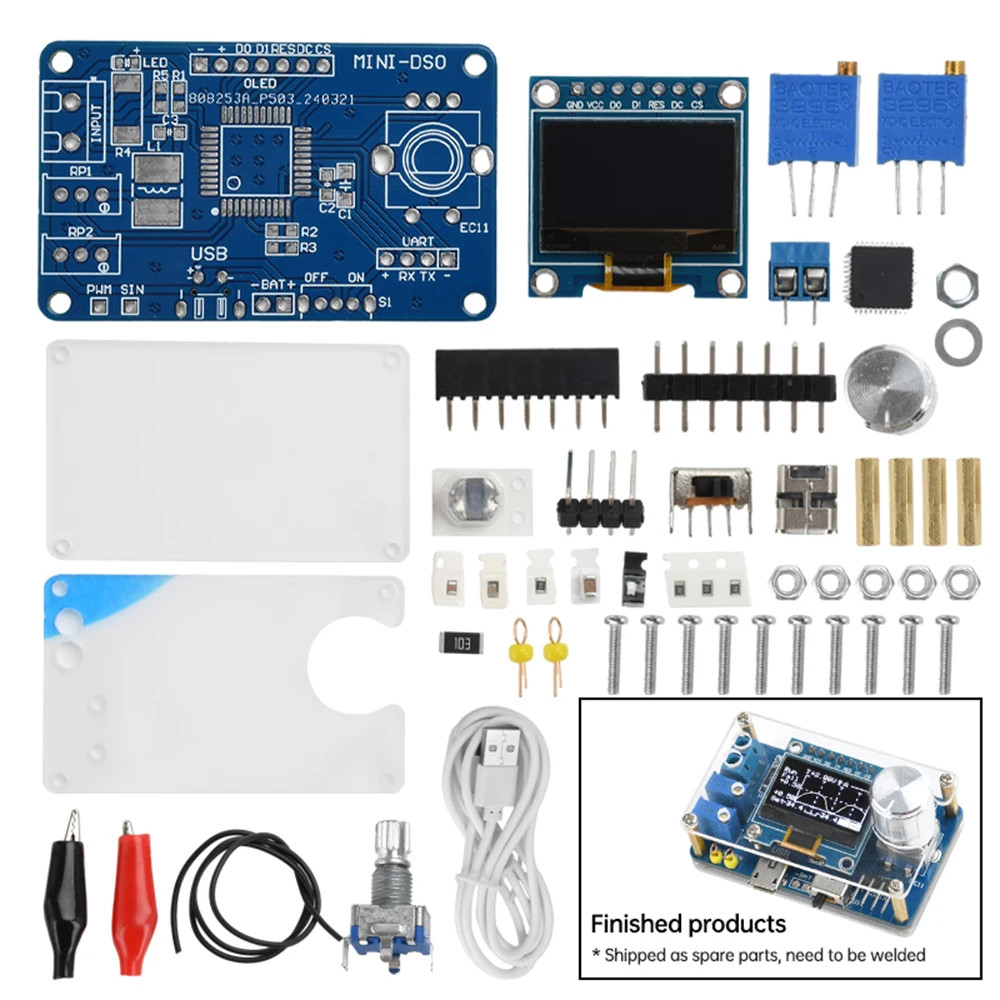

📦 Sadržaj pakovanja
- 1 × DIY osciloskop modul (delovi)
ℹ️ Napomena
Ovaj uređaj je namenjen osnovnim merenjima i edukaciji
i ne predstavlja zamenu za profesionalne laboratorijske osciloskope.
Idealan je kao prenosivi alat ili za početnike u elektronici.
