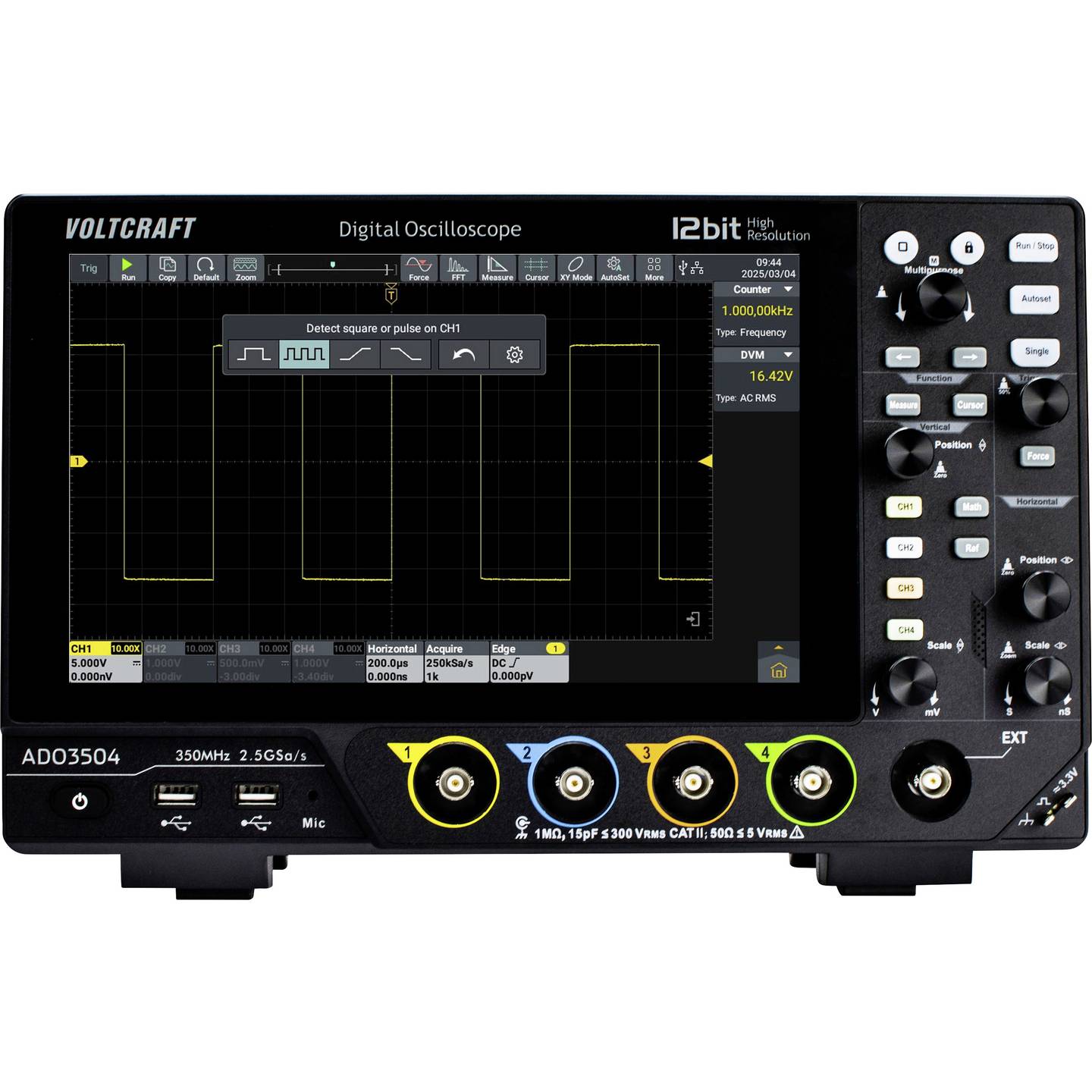

📊 VOLTCRAFT ADO-3504 osciloskop – 350 MHz, 12-bit, 2.5 GSa/s profesionalni osciloskop za zahtevne inženjerske primene
ADO-3504 je napredni digitalni osciloskop namenjen profesionalnim inženjerima, R&D timovima i industrijskim laboratorijama koje rade sa
brzim digitalnim, mešovitim i komunikacionim signalima.
Sa 350 MHz propusnim opsegom, 12-bitnom vertikalnom rezolucijom i
maksimalnom brzinom uzorkovanja do 2.5 GSa/s, ovaj model pruža izuzetnu preciznost, nizak šum i pouzdanu analizu i u
najzahtevnijim mernim scenarijima.
Veliki 10.1″ touchscreen ekran, izuzetno duboka memorija od 250 Mpts i visoka brzina osvežavanja
od 500.000 wfms/s omogućavaju detaljno praćenje signala, brzo otkrivanje anomalija i efikasno debugovanje.
Zahvaljujući USB Type-C napajanju i floating merenju, ADO-3504 je pogodan i za terenska (outdoor) merenja.
✨ Ključne prednosti
- 350 MHz propusni opseg – idealno za brze digitalne i komunikacione signale
- 12-bitni ADC – znatno veća rezolucija i preciznost u odnosu na klasične 8-bit osciloskope
- 4 analogna kanala + 1 eksterni triger
- Dubina memorije od 250 Mpts za dugotrajno snimanje i analizu
- Izuzetno niska pozadinska buka: 500 µV/div
- Napredno protokolsko dekodiranje (UART, I2C, SPI, CAN, LIN)
- Pogodan za laboratorijski i terenski rad
⚙️ Tehničke karakteristike
| Kategorija | Parametar | Specifikacija |
|---|---|---|
| Osnovne performanse | Propusni opseg | 350 MHz |
| Broj kanala | 4 analogna + 1 eksterni kanal | |
| Vertikalna rezolucija | 12-bit ADC | |
| Maks. brzina uzorkovanja | Do 2.5 GSa/s | |
| Dubina memorije | 250 Mpts | |
| Prikaz signala | Brzina osvežavanja | Do 500.000 wfms/s |
| Pozadinska buka | 500 µV/div | |
| Ekran i upravljanje | Ekran | 25.65 cm (10.1″) LCD, touchscreen |
| Upravljanje | Dodir + fizičke kontrole | |
| Trigger i dekodiranje | Podržani protokoli | RS232 / UART, I2C, SPI, CAN, LIN |
| Funkcije | Trigger i real-time protokolsko dekodiranje | |
| Napajanje i okruženje | Napajanje | USB Type-C |
| Način rada | Floating measurement, pogodno za outdoor upotrebu |
🛠️ Primena
- Razvoj i verifikacija brzih digitalnih sistema (MCU, FPGA, SoC)
- Analiza komunikacionih magistrala (CAN, LIN, SPI, I2C, UART)
- Automobilska, industrijska i energetska elektronika
- Laboratorijska merenja sa visokim zahtevima za rezoluciju i stabilnost
- Terenski rad i floating merenja
