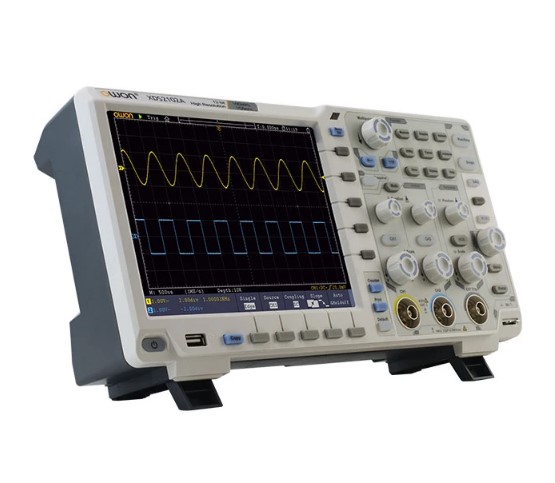

⚡ Digitalni osciloskop Owon XDS2102A – 2 kanala, 100 MHz, 12-bit visoka rezolucija
Owon XDS2102A je pristupačni digitalni osciloskop sa izuzetno visokom vertikalnom rezolucijom od 12-bita, što je čak 16 puta preciznije od standardnih 8-bitnih osciloskopa. Pruža 2 analogna kanala (+1 eksterni) sa širinom pojasa od 100 MHz, brzinu uzorkovanja do 1 GSa/s, dubinu memorije od 20 M tačaka i osvežavanje talasa do 55 000 wfms/s. Standardno uključuje dekodiranje sabirničkih protokola kao što su I2C, SPI, RS-232 i CAN, te podržava SCPI i LabVIEW interfejs.
⚙️ Tehničke karakteristike
| Specifikacija | Detalji |
|---|---|
| Broj kanala | 2 + 1 eksterni |
| Širina pojasa | 100 MHz |
| Brzina uzorkovanja | 1 GSa/s |
| Vertikalna rezolucija (A/D) | 12-bit |
| Dubina memorije | 20 M tačaka |
| Osvežavanje talasa | do 55 000 wfms/s |
| Displej | 8″ TFT LCD, 800×600 piksela |
| Sabirničko dekodiranje | I²C, SPI, RS-232, CAN (standardno) |
| Interfejsi | USB host/device, PictBridge, LAN, Trig Out, VGA (opcionalno) |
| Horizontalna baza vremenske skale | 2 ns/div – 1000 s/div (koračanje 1-2-5) |
| Dimenzije (Š × V × D) | 340 × 177 × 90 mm |
| Težina | ≈2.6 kg |
🔧 Primena
- ⚙ Razvoj i inženjering – 12-bitna rezolucija i velika memorija omogućavaju precizna merenja i detekciju sitnih signala.
- 🏫 Obrazovanje – jednostavan interfejs i mogućnost dekodiranja signalnih protokola idealni za laboratorijske vežbe.
- 🛠 Servis i analiza – detaljna analiza talasa, podrška za SCPI/LabVIEW, fleksibilni interfejsi za beleženje i generisanje podataka.
🔗 Link proizvođača
Za detaljnu tehničku dokumentaciju i softver posetite zvanični Owon sajt:
Owon XDS2102A – Owon zvanična stranica
