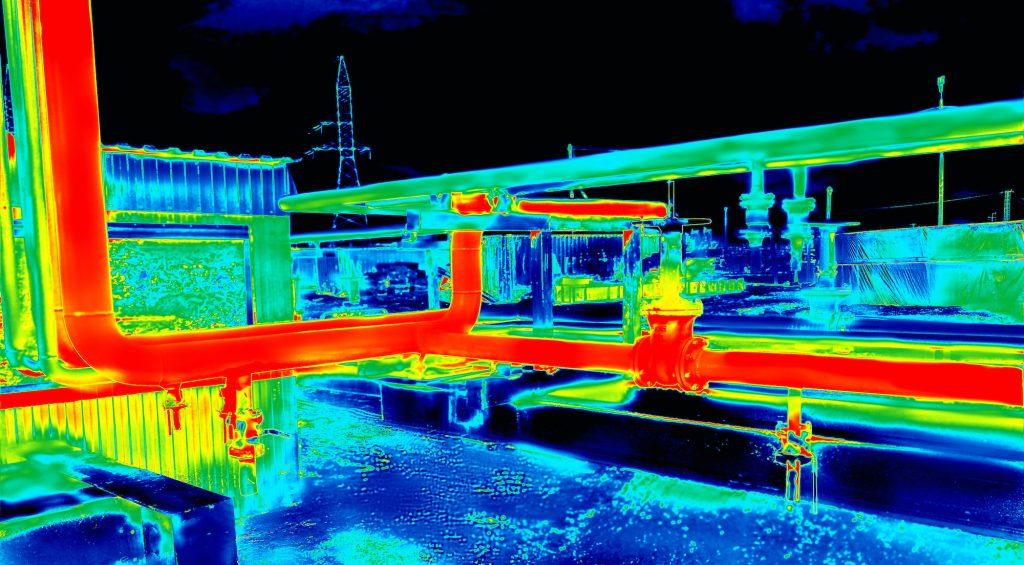

Svaki objekat emituje infracrveno zračenje proporcionalno svojoj temperaturi – termovizijska kamera detektuje to zračenje sa površine na koju je usmerena i pretvara ga u vizuelnu sliku, gde različite boje predstavljaju različite temperature. Ovo znači da kamera meri isključivo temperaturu spoljne površine objekta, bez obzira da li je taj objekat zid, cev ili kućište uređaja – nikada ne prodire kroz materijal da izmeri nešto što se nalazi ispod ili iza njega.
Zašto onda kamera “otkriva” probleme unutar zida
Ono što termovizijska kamera može da otkrije je posledica problema iznutra koja se manifestuje kao promena temperature na površini. Na primer, curenje tople vode iz cevi u zidu zagreva okolni materijal, pa se ta toplota postepeno prenosi do površine zida i postaje vidljiva kao “topla mrlja” na termalnoj slici – kamera ne vidi cev niti vodu, već samo posledicu na površini iznad nje. Slično, loše izolovan deo zida propušta više toplote napolje tokom zime, što se na termalnoj slici vidi kao razlika u temperaturi u odnosu na dobro izolovane delove.
Zašto ovo ograničenje ponekad zbunjuje korisnike
Marketing i popularna kultura često prikazuju termovizijske kamere kao uređaje koji “vide kroz zidove” (slično kako se to prikazuje u filmovima), što stvara pogrešno očekivanje. U stvarnosti, uspešna dijagnostika zavisi od toga da li problem iznutra proizvodi dovoljno jaku i dovoljno brzu promenu temperature na površini da bude uočljiva – sveže, vrlo malo curenje možda još nije stiglo do površine u meri koja bi bila vidljiva, dok stariji, veći problem obično jeste.
Šta termovizija realno dobro otkriva
Termovizijske kamere su izuzetno efikasne za otkrivanje pregrejanih električnih kontakata, gubitaka toplote kroz lošu izolaciju, curenja tople/hladne vode koja je već zagrejala/ohladila okolni materijal, i pregrevanja mehaničkih delova poput ležajeva – u svim ovim slučajevima, izvor problema dovoljno utiče na temperaturu površine da postane vidljiv. Za direktnu detekciju objekata unutar zida bez oslanjanja na temperaturnu razliku (na primer, lociranje cevi koja trenutno ne curi), potreban je drugačiji instrument, poput detektora metala ili tragača kablova. O izboru termovizijske kamere i njenim ključnim specifikacijama detaljnije smo pisali u vodiču za izbor termovizijske kamere.
Kako termovizijom pronaći curenje vode i cevi podnog grejanja
Termalna kamera najbolje radi kada voda u cevima ima drugačiju temperaturu od okolnog zida ili poda. Kod podnog grejanja dovoljno je uključiti grejanje 15 do 30 minuta pre snimanja: topla voda zagreje estrih iznad cevi i na ekranu se jasno vidi cela trasa petlji, što pomaže da se pre bušenja ili postavljanja nameštaja tačno zna gde cevi prolaze. Kod curenja tople vode mesto kvara se vidi kao topla mrlja koja se širi od cevi, dok curenje hladne vode i vlaga u zidu izgledaju kao hladnija, nepravilna površina, jer isparavanje hladi materijal.
Za ovakve preglede pomaže da se kroz cev pusti topla voda, da se snima iz više uglova i da se rezultat potvrdi vlagomerom, jer hladne mrlje mogu nastati i zbog promaje ili lošeg izolovanja. Za povremene provere u stanu dovoljne su termovizijske kamere za telefon, dok vodoinstalaterima i serviserima podnog grejanja više odgovaraju ručne termovizijske kamere veće rezolucije, sa kojima se i manje razlike u temperaturi vide sa veće udaljenosti.
Zaključak
Termovizijska kamera je alat za merenje površinske temperature, ne za “rendgensko” gledanje kroz materijale – njena vrednost je u tome što mnogi problemi (curenje, loša izolacija, pregrevanje) ostavljaju termalni trag na površini koji bi inače prošao neopaženo golim okom.
Pozovi nas
Piši nam
Zašto mi termovizijska kamera “ne vidi kroz zid” iako je termalna?
ermovizijska kamera ne vidi kroz zid iz istog razloga zašto ni oko ne vidi kroz njega – detektuje infracrveno zračenje sa površine objekta na koji je uperena, ne zračenje koje dolazi iz njegove unutrašnjosti. Ono što prikazuje jesu razlike u temperaturi na samoj površini zida, koje mogu ukazivati na problem iza nje, ali kamera fizički ne “gleda” kroz materijal.
Šta termovizijska kamera zapravo meri
Svaki objekat emituje infracrveno zračenje proporcionalno svojoj temperaturi – termovizijska kamera detektuje to zračenje sa površine na koju je usmerena i pretvara ga u vizuelnu sliku, gde različite boje predstavljaju različite temperature. Ovo znači da kamera meri isključivo temperaturu spoljne površine objekta, bez obzira da li je taj objekat zid, cev ili kućište uređaja – nikada ne prodire kroz materijal da izmeri nešto što se nalazi ispod ili iza njega.
Zašto onda kamera “otkriva” probleme unutar zida
Ono što termovizijska kamera može da otkrije je posledica problema iznutra koja se manifestuje kao promena temperature na površini. Na primer, curenje tople vode iz cevi u zidu zagreva okolni materijal, pa se ta toplota postepeno prenosi do površine zida i postaje vidljiva kao “topla mrlja” na termalnoj slici – kamera ne vidi cev niti vodu, već samo posledicu na površini iznad nje. Slično, loše izolovan deo zida propušta više toplote napolje tokom zime, što se na termalnoj slici vidi kao razlika u temperaturi u odnosu na dobro izolovane delove.
Zašto ovo ograničenje ponekad zbunjuje korisnike
Marketing i popularna kultura često prikazuju termovizijske kamere kao uređaje koji “vide kroz zidove” (slično kako se to prikazuje u filmovima), što stvara pogrešno očekivanje. U stvarnosti, uspešna dijagnostika zavisi od toga da li problem iznutra proizvodi dovoljno jaku i dovoljno brzu promenu temperature na površini da bude uočljiva – sveže, vrlo malo curenje možda još nije stiglo do površine u meri koja bi bila vidljiva, dok stariji, veći problem obično jeste.
Šta termovizija realno dobro otkriva
Termovizijske kamere su izuzetno efikasne za otkrivanje pregrejanih električnih kontakata, gubitaka toplote kroz lošu izolaciju, curenja tople/hladne vode koja je već zagrejala/ohladila okolni materijal, i pregrevanja mehaničkih delova poput ležajeva – u svim ovim slučajevima, izvor problema dovoljno utiče na temperaturu površine da postane vidljiv. Za direktnu detekciju objekata unutar zida bez oslanjanja na temperaturnu razliku (na primer, lociranje cevi koja trenutno ne curi), potreban je drugačiji instrument, poput detektora metala ili tragača kablova. O izboru termovizijske kamere i njenim ključnim specifikacijama detaljnije smo pisali u vodiču za izbor termovizijske kamere.
Kako termovizijom pronaći curenje vode i cevi podnog grejanja
Termalna kamera najbolje radi kada voda u cevima ima drugačiju temperaturu od okolnog zida ili poda. Kod podnog grejanja dovoljno je uključiti grejanje 15 do 30 minuta pre snimanja: topla voda zagreje estrih iznad cevi i na ekranu se jasno vidi cela trasa petlji, što pomaže da se pre bušenja ili postavljanja nameštaja tačno zna gde cevi prolaze. Kod curenja tople vode mesto kvara se vidi kao topla mrlja koja se širi od cevi, dok curenje hladne vode i vlaga u zidu izgledaju kao hladnija, nepravilna površina, jer isparavanje hladi materijal.
Za ovakve preglede pomaže da se kroz cev pusti topla voda, da se snima iz više uglova i da se rezultat potvrdi vlagomerom, jer hladne mrlje mogu nastati i zbog promaje ili lošeg izolovanja. Za povremene provere u stanu dovoljne su termovizijske kamere za telefon, dok vodoinstalaterima i serviserima podnog grejanja više odgovaraju ručne termovizijske kamere veće rezolucije, sa kojima se i manje razlike u temperaturi vide sa veće udaljenosti.
Zaključak
Termovizijska kamera je alat za merenje površinske temperature, ne za “rendgensko” gledanje kroz materijale – njena vrednost je u tome što mnogi problemi (curenje, loša izolacija, pregrevanje) ostavljaju termalni trag na površini koji bi inače prošao neopaženo golim okom.
U Elektroleum ponudi termovizijskih kamera možete pronaći modele različitih rezolucija i osetljivosti za profesionalnu i hobi upotrebu.
