Pregrejan kontakt u razvodnom ormanu, loše izolovan prozor ili pregrevanje ležaja na mašini retko se primete na vreme golim okom – termovizijska kamera čini upravo tu nevidljivu razliku u temperaturi vidljivom, pre nego što prevaziđe u kvar, požar ili gubitak energije. Izbor prave kamere ipak zavisi od nekoliko konkretnih specifikacija koje realno određuju koliko detalja ćete videti i koliko precizno ćete meriti.
Kako termovizijska kamera radi

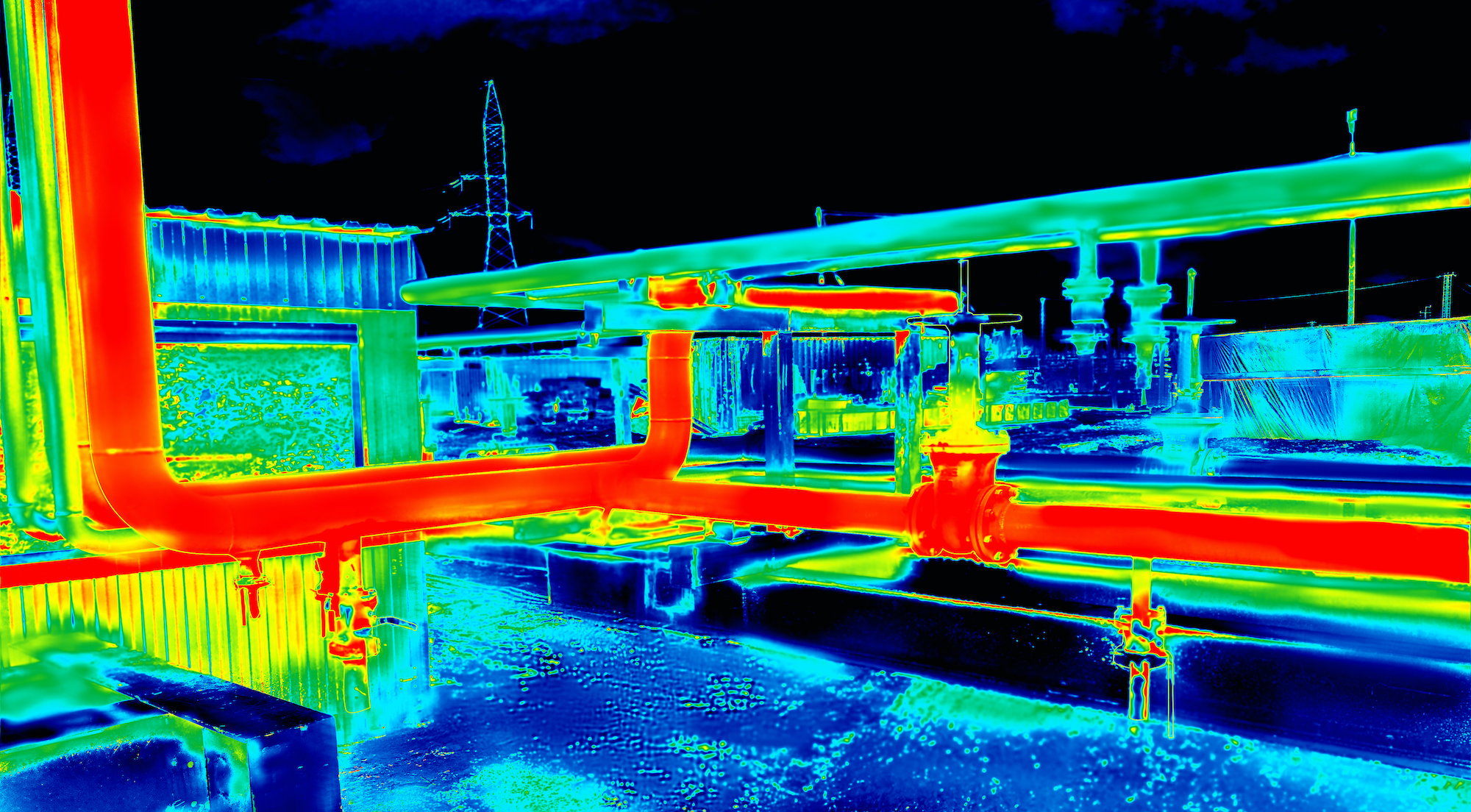

Termovizijska kamera (infracrvena ili termalna kamera) detektuje infracrveno zračenje koje emituju svi objekti usled sopstvene temperature, i pretvara ga u vidljivu sliku. Infracrveni senzor unutar kamere meri to zračenje i pretvara ga u električni signal koji se obrađuje i prikazuje kao termalna slika, obično u boji, gde različite nijanse predstavljaju različite temperature u kadru.
Termalna rezolucija – koliko piksela vam treba
Termalna rezolucija (broj piksela infracrvenog senzora, na primer 80×60, 160×120, 256×192 ili 320×240) direktno određuje koliko detalja i preciznosti kamera može da prikaže. Osnovni modeli sa rezolucijom 80×60 ili 160×120 dovoljni su za brzu proveru očiglednih problema (pregrejan kontakt, opšte curenje toplote). Profesionalni modeli sa 320×240 piksela i više omogućavaju preciznu lokalizaciju sitnijih problema na većoj udaljenosti, ili razlikovanje bliskih izvora toplote koji bi se na nižoj rezoluciji stopili u jednu mrlju.
Termalna osetljivost (NETD)
NETD (Noise Equivalent Temperature Difference), izražen u mK, opisuje najmanju razliku u temperaturi koju kamera može pouzdano da razlikuje – što je vrednost niža (na primer ≤65 mK), to je kamera osetljivija na suptilne temperaturne razlike. Ovo je posebno bitno kod dijagnostike električnih instalacija, gde rani znaci pregrevanja mogu biti svega par stepeni iznad okoline, ili kod energetskih pregleda zgrada gde su toplotni gubici kroz izolaciju često suptilni.
Temperaturni opseg i tačnost
Opseg merenja temperature (od uskih specijalizovanih opsega poput 30–45°C za merenje telesne temperature, do širokih industrijskih opsega od -40°C do 400°C i više) treba da odgovara primeni. Za električna i mehanička postrojenja gde temperature mogu značajno porasti pri kvaru, širi opseg je neophodan; za građevinske preglede i energetsku efikasnost, uži opseg oko sobne temperature je sasvim dovoljan. Tačnost (obično ±2°C ili ±2%, koje god je veće) određuje koliko se možete osloniti na apsolutnu izmerenu vrednost, ne samo na relativnu razliku između tačaka.
Brzina osvežavanja i dodatne analitičke funkcije
Brzina osvežavanja slike (izražena u Hz, tipično 9 Hz kod pristupačnijih modela) određuje koliko glatko kamera prikazuje promene u realnom vremenu – bitno pri praćenju pokretnih ili brzo promenljivih izvora toplote. Napredniji modeli nude i analitičke funkcije poput izoterme (isticanje svih tačaka u određenom temperaturnom opsegu), automatskog praćenja najtoplije/najhladnije tačke u kadru, kao i tehnologije poput FLIR MSX koja kombinuje termalnu i vidljivu sliku radi jasnijeg konteksta gde se tačno nalazi problem.
Samostalna kamera ili dodatak za smartphone

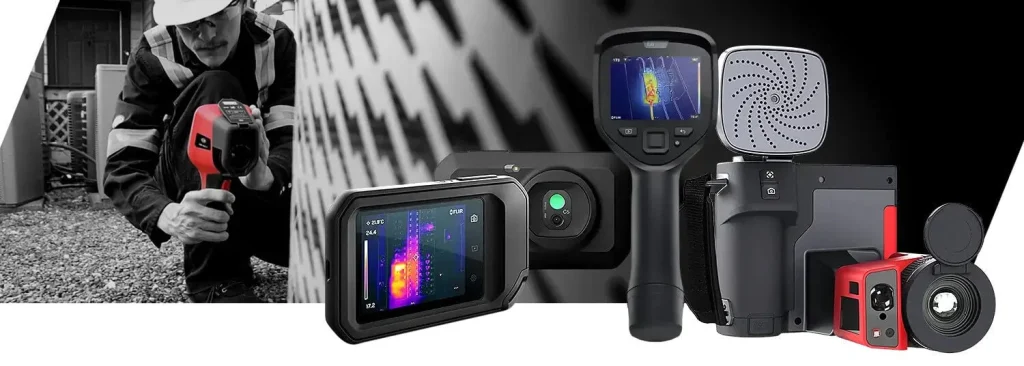

Pored klasičnih samostalnih termovizijskih kamera, postoje i kompaktni moduli koji se direktno povezuju na smartphone (obično preko USB-C konektora), koristeći ekran telefona kao prikaz. Ovakva rešenja su znatno jeftinija i praktičnija za povremenu upotrebu ili brzu terensku proveru, dok samostalne kamere sa sopstvenim ekranom, boljom ergonomijom i naprednijim funkcijama ostaju izbor za profesionalnu, svakodnevnu upotrebu.
Softver i izveštavanje
Profesionalni modeli dolaze uz softver ili cloud servis (poput FLIR Ignite) za skladištenje, deljenje i analizu termalnih snimaka, kao i generisanje izveštaja o pregledu. Ova funkcija je bitna za timove koji redovno dokumentuju stanje opreme ili objekata za klijente ili internu evidenciju, dok je za povremenu ličnu upotrebu manje presudna.
Kako se koristi termovizijska kamera
Osnovni koraci su jednostavni: uključite kameru i sačekajte par sekundi da senzor stabilizuje očitavanje, zatim usmerite kameru prema objektu ili području koje želite da pregledate, na udaljenosti koja omogućava jasan prikaz cele oblasti od interesa. Na ekranu pratite termalnu sliku – različite boje ili nijanse predstavljaju različite temperature u kadru, a napredniji modeli omogućavaju da direktno na slici označite tačke za merenje ili uključite automatsko praćenje najtoplije i najhladnije tačke. Po potrebi, koristite ugrađeni softver ili priloženu aplikaciju za snimanje slike, dodavanje beleški i kasniju izradu izveštaja, a po završetku pregleda isključite kameru radi uštede baterije.
Za koga je koji nivo
Za DIY korisnike i povremenu proveru izolacije doma, osnovni model niže rezolucije ili USB-C dodatak za telefon je sasvim dovoljan. Elektroinstalaterima i tehničarima za industrijsko održavanje, model sa rezolucijom 160×120 ili 320×240, dobrom NETD osetljivošću i širim temperaturnim opsegom omogućava pouzdanu dijagnostiku pre nego što problem preraste u kvar – slično principu koji smo opisali i u tekstu o akustičnim kamerama, koje se često koriste kao komplementaran alat uz termoviziju. Profesionalnim inspekcijskim timovima koji dokumentuju stanje opreme za klijente, model sa cloud povezivanjem i softverom za izveštaje štedi značajno vreme u odnosu na ručnu obradu snimaka.
Zaključak
Termovizijska kamera bira se prema tipu problema koji realno tražite – rezolucija i osetljivost određuju koliko sitne razlike možete uočiti, dok opseg temperature treba da prati primenu (električna postrojenja i mašine zahtevaju širi opseg od građevinskih pregleda). Najveća rezolucija i najviša cena nisu automatski najbolji izbor ako vaš rad realno ne zahteva tu vrstu preciznosti.
U Elektroleum ponudi termovizijskih kamera možete pronaći modele renomiranih proizvođača poput FLIR, UNI-T, Voltcraft i Bosch, od osnovnih do profesionalnih industrijskih rešenja.
Koja termalna rezolucija mi je dovoljna za osnovnu proveru elektroinstalacije? Za brzu proveru očiglednih problema (pregrejan kontakt, opšte pregrevanje), rezolucija 160×120 je sasvim dovoljna. Za precizniju lokalizaciju sitnijih problema na većoj udaljenosti, rezolucija 320×240 ili viša daje jasniju sliku.
Šta znači NETD i zašto je bitan? NETD (Noise Equivalent Temperature Difference) opisuje najmanju razliku u temperaturi koju kamera može pouzdano da razlikuje – niža vrednost (izražena u mK) znači da kamera bolje uočava suptilne temperaturne razlike, bitno kod ranog otkrivanja problema.
Da li USB-C termovizijski dodatak za telefon može da zameni samostalnu kameru? Za povremenu upotrebu i brzu terensku proveru, da. Za svakodnevnu profesionalnu upotrebu, samostalna kamera obično nudi bolju ergonomiju, veći ekran i napredne analitičke funkcije koje dodaci za telefon retko imaju.
Da li termovizijska kamera može da vidi kroz zid? Ne – termovizijska kamera detektuje infracrveno zračenje sa površine objekta, ne kroz čvrste materijale. Ono što prikazuje jesu razlike u temperaturi na samoj površini (na primer, zida), koje mogu ukazivati na problem iza nje (curenje toplote, vlaga), ali kamera ne “vidi” direktno kroz materijal.
