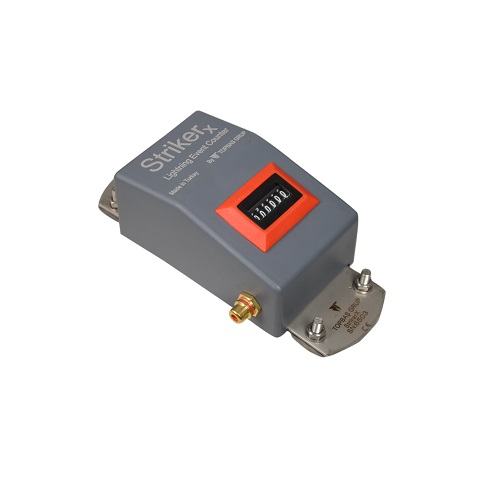

Topbas Striker brojač udara groma, analogni, 2–200 kA, IP65

Topbas Striker — brojač udara groma sa analognim prikazom, šestocifreni brojčanik, radno područje od 2 kA do 200 kA, ispitan oblikom udarne struje 10/350 µs pri 100 kA, ugrađena indukciona sonda bez prekidanja odvoda, priključak za proveru ispravnosti, plastično kućište sa stepenom zaštite IP65 prema IEC 529, radna temperatura od −20 °C do 50 °C, bez sopstvenog napajanja i baterije, dimenzije 160 × 90 × 60 mm, masa oko 0,9 kg, sa obujmicama za postavljanje na odvod, garancija pet godina (Model Striker)

Brojač udara groma beleži koliko je puta gromobranska instalacija odvela atmosfersko pražnjenje u zemlju. Postavlja se na odvodni provodnik i broji svaki udar koji kroz njega prođe. Bez njega se o radu gromobrana zna samo ono što se vidi golim okom, a to je po pravilu — ništa.

Taj podatak je važan iz dva razloga. Prvi je održavanje: posle svakog udara proverava se stanje hvataljke, odvoda, spojeva i uzemljenja, jer struja reda desetina kiloampera ostavlja trag — zagrejane i olabavljene spojeve, oštećene nastavke, promenjen otpor rasprostiranja. Drugi je dokazni: broj udara je podatak koji stoji u izveštaju o periodičnom pregledu gromobranske instalacije i u prijavi štete, kada se dokazuje da je uzrok kvara bilo atmosfersko pražnjenje, a ne nešto drugo.

Merenje se obavlja indukcionom sondom, pa se odvod ne prekida i ne presecanjem ni rastavljanjem — brojač se obujmicama pričvrsti na postojeći provodnik, što znači da se postavlja i na instalaciju koja je u pogonu. Sopstveno napajanje nije potrebno: brojač energiju za rad uzima iz same struje udara, pa nema baterije koja se menja, prazni i curi, niti postoji mogućnost da brojač ostane bez napajanja baš kad je potreban.

Prikaz je analogni, sa šest cifara, i ne može se poništiti. To nije ograničenje nego osobina koja se traži: brojčanik koji se ne vraća na nulu ne može se podesiti ni slučajno ni namerno, pa očitana vrednost ima dokaznu težinu.

Radno područje je od 2 kA do 200 kA, čime se obuhvataju i slabija pražnjenja i najjači udari koji se u praksi javljaju. Ispitivanje je obavljeno oblikom udarne struje 10/350 µs pri 100 kA — to je oblik koji se koristi za neposredan udar groma i najteži je uslov za ovakvu opremu.

Priključak za proveru ispravnosti omogućava da se rad brojača potvrdi pri periodičnom pregledu, bez čekanja na pravo pražnjenje. Kućište je od plastike, sa zaštitom IP65 — potpuno zaptiveno na prašinu i otporno na mlaz vode, što je uslov za opremu koja godinama stoji na fasadi ili na krovu. Radi na temperaturama od −20 °C do 50 °C.

Tehničke karakteristike

• Proizvođač: Topbas
• Model: Striker
• Tip proizvoda: brojač udara groma
• Vrsta prikaza: analogni, šestocifreni
• Poništavanje prikaza: nije moguće
• Radno područje: 2 kA do 200 kA
• Ispitni oblik udarne struje: 10/350 µs
• Ispitna struja: 100 kA
• Način merenja: ugrađena indukciona sonda
• Prekidanje odvoda pri postavljanju: nije potrebno
• Napajanje: nije potrebno, bez baterije
• Priključak za proveru ispravnosti: ima
• Postavljanje: obujmicama na odvodni provodnik
• Materijal kućišta: plastika
• Stepen zaštite: IP65 prema IEC 529
• Radna temperatura: −20 °C do 50 °C
• Dimenzije: 160 × 90 × 60 mm
• Masa: oko 0,9 kg
• Usaglašenost: CE
• Garancija: 5 godina

Sadržaj isporuke

• 1 × brojač udara groma Striker
• Obujmice za postavljanje na odvodni provodnik

Primena

• Beleženje broja udara groma u gromobransku instalaciju
• Periodični pregledi gromobranskih instalacija
• Utvrđivanje potrebe za pregledom posle pražnjenja
• Dokazivanje uzroka štete pri prijavi osiguranju
• Poslovni i stambeni objekti
• Industrijski pogoni i skladišta
• Objekti sa opasnim materijama i rezervoari
• Telekomunikacioni stubovi i antenski sistemi
• Trafostanice i energetska postrojenja
• Fotonaponske elektrane
• Vetroelektrane
• Dimnjaci, silosi i visoki objekti
• Objekti od posebnog značaja — bolnice, škole, serverske sale

Brojač se postavlja na odvodni provodnik gromobranske instalacije; postavlja ga i proverava stručno lice, u skladu sa propisima o zaštiti od atmosferskog pražnjenja. Brojač beleži pražnjenja koja prođu kroz odvod na kome je postavljen — kod instalacija sa više odvoda struja se deli, pa se za potpun uvid postavlja brojač na svaki odvod ili se bira odvod po projektu. Prikaz se ne može poništiti, pa se početno stanje brojčanika upisuje u dokumentaciju pri postavljanju. Brojač ne pruža zaštitu od pražnjenja i ne zamenjuje nijedan element gromobranske instalacije.
