Pocinkovana traka 30 × 4 mm FeZn za uzemljenje i gromobranske instalacije

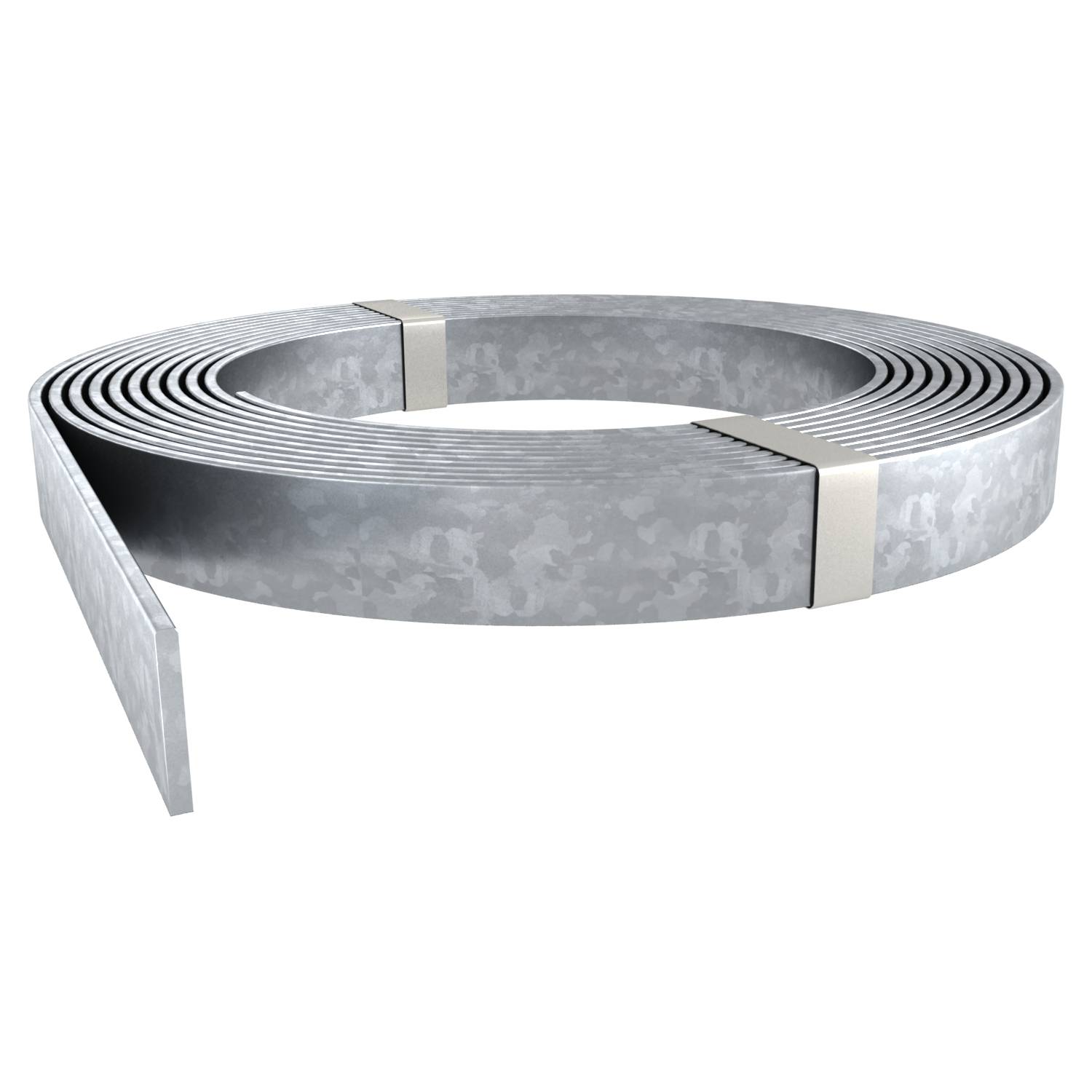

Pocinkovana traka 30 × 4 mm — čelična traka od materijala FeZn, poprečnog preseka 120 mm², za izradu uzemljivača i gromobranskih instalacija, isporučuje se u kolutu prosečne mase 45 do 55 kg

Pocinkovana traka je osnovni materijal za izradu uzemljivača. Polaže se u zemlju oko objekta kao temeljni ili prstenasti uzemljivač, vodi kao odvod po fasadi i koristi za spajanje svih delova instalacije u jedinstven sistem — od hvataljke na krovu do uzemljivača u zemlji.

Presek 30 × 4 mm je najčešća mera u našoj praksi. Površina poprečnog preseka od 120 mm² je ono što traci daje potrebnu provodnost za odvođenje struje atmosferskog pražnjenja, a istovremeno i otpornost na rđanje u zemlji — jer traka u tlu godinama gubi materijal, pa veći presek znači i duži vek instalacije.

Materijal je čelik zaštićen cinkom. Cink štiti čelik na dva načina: kao sloj koji sprečava dodir sa vlagom, i tako što se sam troši umesto čelika i tamo gde je sloj oštećen pri savijanju ili bušenju. Zbog toga se traka pri ugradnji ne vari običnim postupkom bez naknadne zaštite — varenjem se cink spaljuje, a spoj ostaje nezaštićen.

Traka se savija, buši i spaja uobičajenim alatom, bez posebne opreme. Spajanje sa ostalim delovima instalacije radi se ukrsnim komadima i obujmicama, a nastavljanje preklapanjem i stezanjem — tako spoj ostaje rastavljiv i proverljiv pri periodičnom pregledu, što varen spoj nije.

Isporučuje se u kolutu, prosečne mase od 45 do 55 kg.

Tehničke karakteristike

• Tip proizvoda: pocinkovana traka za uzemljenje i gromobranske instalacije
• Dimenzije: 30 × 4 mm
• Poprečni presek: 120 mm²
• Materijal: čelik zaštićen cinkom (FeZn)
• Oblik isporuke: kolut
• Masa koluta: prosečno 45 do 55 kg

Primena

• Izrada temeljnih uzemljivača
• Izrada prstenastih uzemljivača oko objekta
• Odvodni provodnici gromobranske instalacije
• Povezivanje hvataljki, odvoda i uzemljivača
• Izjednačavanje potencijala u objektu
• Uzemljenje razvodnih ormana i metalnih konstrukcija
• Uzemljenje trafostanica i energetskih postrojenja
• Uzemljenje fotonaponskih elektrana
• Uzemljenje telekomunikacionih stubova i antenskih sistema
• Stambeni, poslovni i industrijski objekti
• Izvođenje i rekonstrukcija gromobranskih instalacija

Traka se ugrađuje prema projektu gromobranske instalacije i uzemljenja; izvodi je i proverava stručno lice. Pri polaganju u zemlju i pri spajanju sa delovima od drugog materijala voditi računa o mogućoj koroziji na spoju različitih metala. Spojevi se izvode tako da ostanu dostupni za proveru pri periodičnom pregledu. Oštećenja cinkovanog sloja nastala pri obradi zaštititi odgovarajućim premazom.
