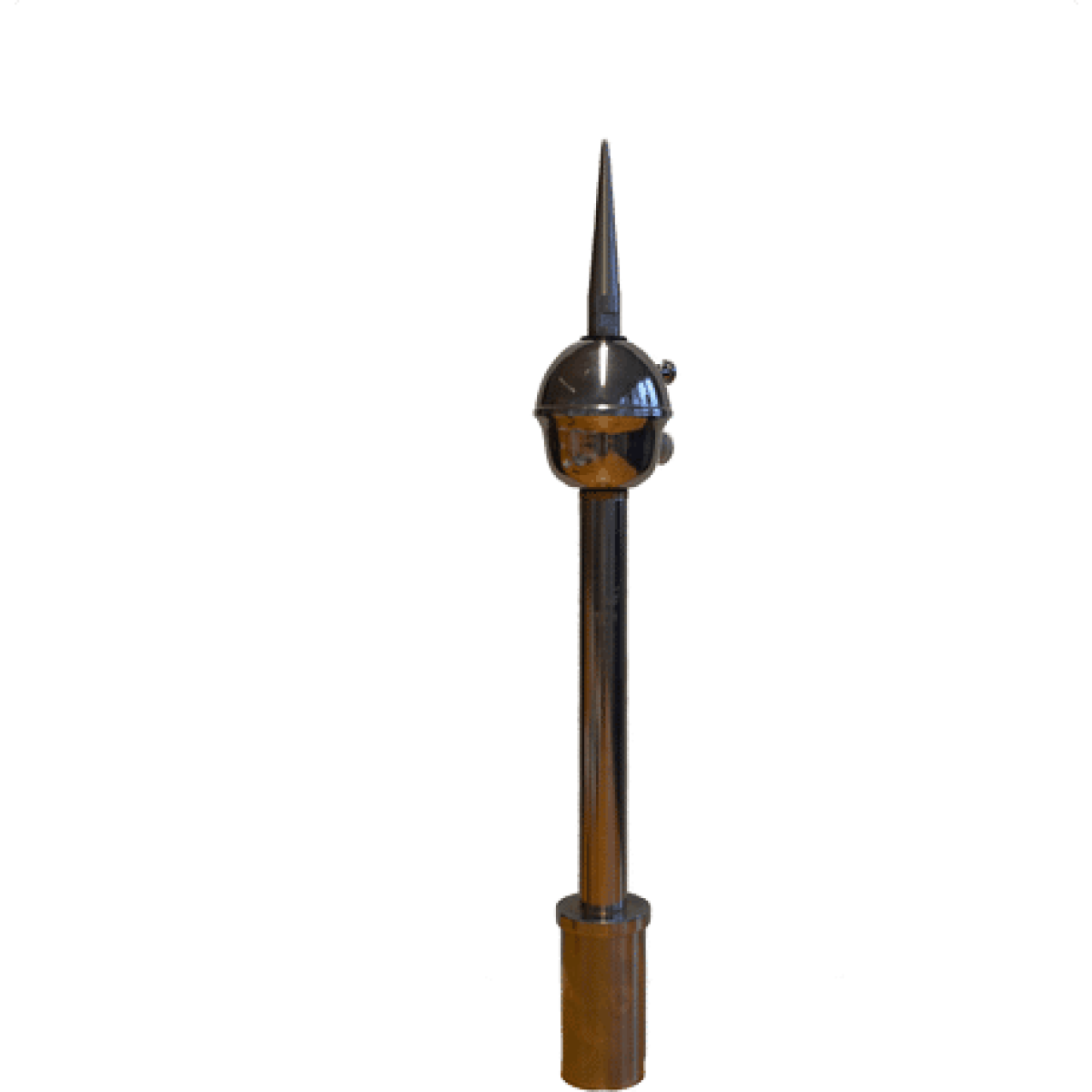

Gromobran Schirtec S-AM sa ranim startovanjem, ΔT = 15 µs, nerđajući čelik

Schirtec S-AM — štapna hvataljka sa uređajem za rano startovanje, vreme prednjačenja ΔT = 15 µs, telo od nerđajućeg čelika, dimenzije 48 × 9 cm, priključak za proveru rada, u isporuci redukcija za postavljanje na pocinkovanu cev 6/4″ ili 2″ i tablica upozorenja, poreklo Austrija (Model S-AM)

Hvataljka sa uređajem za rano startovanje je vrh gromobranske instalacije — deo koji prihvata atmosfersko pražnjenje i usmerava ga u odvod. Od obične štapne hvataljke razlikuje se po tome što u trenutku kada se nad objektom stvori električno polje pred pražnjenje, sama pokreće uzlazni izboj pre nego što bi to učinio običan štap.

Ta prednost u vremenu je ono što se meri i označava kao ΔT, a kod ovog modela iznosi 15 µs. Po postupku proračuna koji se koristi za ovakve hvataljke, veće vreme prednjačenja daje veći poluprečnik zaštite, pa se jednom hvataljkom pokriva veća površina objekta nego mrežom provodnika po krovu. Praktična posledica je manji broj hvataljki, manje provodnika po krovu i manje prodora kroz krovni pokrivač — što je kod objekata sa ravnim krovom i hidroizolacijom često presudno.

Telo je od nerđajućeg čelika, materijala koji na krovu izdržava decenijama bez održavanja i bez promene izgleda. Uređaj nema bateriju ni napajanje — radi na energiju iz samog električnog polja, pa nema dela koji se troši ni menja.

Priključak za proveru rada omogućava da se ispravnost hvataljke potvrdi ispitnim uređajem pri periodičnom pregledu instalacije, bez skidanja sa stuba i bez čekanja na stvarno pražnjenje.

U isporuci je redukcija za postavljanje na pocinkovanu cev 6/4″ ili 2″, kakve se koriste kao nosači hvataljki, i tablica upozorenja na visok napon, koja se postavlja na vidno mesto uz odvod.

Tehničke karakteristike

• Proizvođač: Schirtec
• Model: S-AM
• Tip proizvoda: štapna hvataljka sa uređajem za rano startovanje
• Vreme prednjačenja (ΔT): 15 µs
• Materijal: nerđajući čelik
• Dimenzije: 48 × 9 cm
• Napajanje: nije potrebno
• Priključak za proveru rada: ima
• Postavljanje: na pocinkovanu cev 6/4″ ili 2″, uz priloženu redukciju
• Poreklo: Austrija

Sadržaj isporuke

• 1 × hvataljka Schirtec S-AM
• 1 × redukcija za postavljanje na cev 6/4″ ili 2″
• 1 × tablica upozorenja „OPASNOST VISOKI NAPON”
• Dokumentacija i garantni list proizvođača

Primena

• Gromobranska zaštita stambenih i poslovnih objekata
• Zaštita objekata sa ravnim krovom i hidroizolacijom
• Industrijski pogoni, hale i skladišta
• Objekti sa opasnim materijama i rezervoari
• Dimnjaci, silosi i visoki objekti
• Telekomunikacioni stubovi i antenski sistemi
• Trafostanice i energetska postrojenja
• Fotonaponske elektrane
• Otvoreni prostori — stadioni, kampovi, marine, bazeni
• Objekti od posebnog značaja — bolnice, škole, serverske sale
• Objekti pod zaštitom, gde se izbegava mreža provodnika po krovu
• Rekonstrukcija postojećih gromobranskih instalacija

Hvataljka se postavlja prema projektu gromobranske instalacije; izvodi je i proverava stručno lice. Poluprečnik zaštite nije osobina same hvataljke — zavisi od vremena prednjačenja, izabranog nivoa zaštite objekta i visine vrha hvataljke iznad štićene površine, i utvrđuje se proračunom prema tablici proizvođača. Hvataljka je samo jedan deo instalacije i deluje tek uz ispravno izvedene odvode i uzemljenje. Tablicu upozorenja postaviti na vidno mesto. Instalaciju proveravati u propisanim rokovima, a posebno posle svakog poznatog udara groma.
