Quick 2008 ESD digitalna duvaljka, 700 W, 100–500 °C, 120 L/min

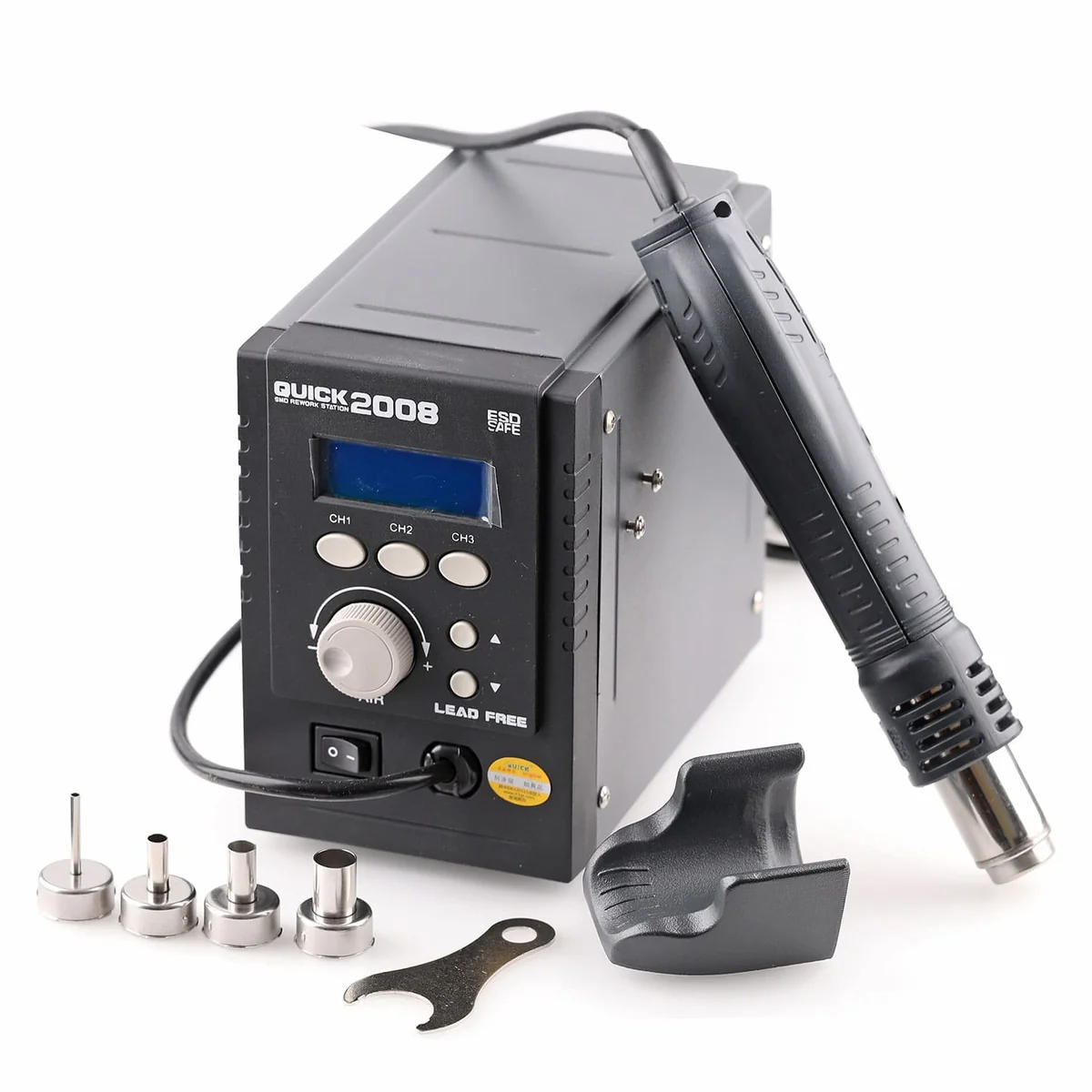

Quick 2008 ESD — stanica za lemljenje toplim vazduhom snage 700 W, temperaturni opseg 100–500 °C sa zatvorenom regulacijom preko mikrokontrolera, protok vazduha do 120 L/min u 120 stepeni podešavanja, bezčetkični ventilator sa mekim mlazom, indukcioni prekidač u dršci sa automatskim prelaskom u režim pripravnosti, automatsko hlađenje grejača, LED prikaz sa rezolucijom 1 °C, antistatička ESD izvedba, sa postoljem i četiri mlaznice

Quick 2008 ESD je stanica za lemljenje i odlemljivanje toplim vazduhom, namenjena servisu elektronike i radu sa površinski montiranim komponentama. Snaga grejača od 700 W obezbeđuje brzo dostizanje radne temperature, a opseg od 100 °C do 500 °C pokriva i bezolovne procese, koji zahtevaju više temperature od klasičnog kalaj-olovnog lemljenja.

Regulacija temperature izvedena je u zatvorenoj petlji: senzor u ručki stalno meri temperaturu vazduha, a mikrokontroler upravlja grejačem uz uključivanje u nuli mrežnog napona. Praktična posledica je da temperatura ostaje stabilna i pri promeni protoka vazduha — kod jednostavnijih stanica povećanje protoka povlači pad temperature, pa se podešavanje mora stalno ispravljati.

Protok vazduha podesiv je u 120 stepeni, do 120 litara u minuti. Ventilator je bezčetkični, sa dugim vekom i tihim radom, a mlaz vazduha je mek — ne razduvava sitne komponente sa ploče pri radu na gustim sklopovima.

U dršci je ugrađen indukcioni prekidač. Kada operater uzme ručku, stanica odmah prelazi u radni režim; vraćanjem ručke u postolje sistem prelazi u režim pripravnosti. Time se izbegava nepotrebno zagrevanje između zahvata i produžava vek grejača. Ugrađeno je i automatsko hlađenje — nakon isključivanja ventilator nastavlja da radi dok se grejač ne ohladi, što je ključno za trajnost grejnog elementa.

Stanica je izrađena u antistatičkoj (ESD) izvedbi, pa je pogodna za rad sa komponentama osetljivim na elektrostatičko pražnjenje. Uz uređaj se isporučuju postolje za ručku, četiri mlaznice i uputstvo.

Tehničke karakteristike

• Proizvođač: Quick
• Model: 2008 ESD
• Tip proizvoda: stanica za lemljenje toplim vazduhom
• Snaga: 700 W
• Napon napajanja: 220 V AC (postoji i izvedba za 110 V)
• Temperaturni opseg: 100–500 °C
• Regulacija temperature: zatvorena petlja sa senzorom, upravljanje mikrokontrolerom
• Uključivanje grejača: u nuli mrežnog napona
• Stabilnost temperature: nezavisna od podešenog protoka vazduha
• Maksimalni protok vazduha: 120 L/min
• Podešavanje protoka: 120 stepeni
• Ventilator: bezčetkični, mek mlaz vazduha
• Displej: LED, rezolucija prikaza 1 °C
• Prekidač u dršci: indukcioni, sa automatskim prelaskom u režim pripravnosti
• Automatsko hlađenje: da, nakon isključivanja
• Antistatička izvedba: ESD
• Namena: olovno i bezolovno lemljenje

Sadržaj isporuke

• 1 × stanica za lemljenje toplim vazduhom Quick 2008 ESD
• 1 × postolje za ručku
• 4 × mlaznica
• 1 × uputstvo za upotrebu

Primena

• Odlemljivanje SOIC, CHIP, QFP i PLCC komponenti
• Rad sa BGA komponentama
• Servis matičnih ploča telefona i flet kablova
• Lemljenje i prerada površinski montiranih sklopova
• Skupljanje termoskupljajućih bužira
• Predgrevanje ploča pre lemljenja
• Sušenje, odlepljivanje i skidanje lakova i premaza
• Odmrzavanje i zagrevanje u tehničkim postupcima
• Servisi elektronike, radionice i tehnički kabineti

Pri radu treba koristiti mlaznicu odgovarajućeg prečnika za veličinu komponente — preširok mlaz zagreva susedne elemente, a preuzak produžava vreme zahvata. Ručku posle rada ostaviti u postolju dok se grejač ne ohladi, ne prekidajući napajanje dok automatsko hlađenje traje. Vrući vazduh na ovim temperaturama izaziva teške opekotine i može oštetiti plastične delove i konektore u blizini mesta rada.
