Arduino ESP8266 ESP-12E UART WiFi shield sa DIP prekidačima

ESP8266 ESP-12E UART WiFi shield za Arduino UNO R3 i Mega — proširenje za bežično povezivanje sa industrijskim ESP-12E modulom u metalnom oklopu i pojačanom PCB antenom, ugrađen pretvarač nivoa 5 V na 3.3 V sa naponskim regulatorom, četvorostruki DIP prekidač za izbor režima rada i programiranja, standardni raspored pinova za slaganje na matičnu pločicu

ESP8266 ESP-12E UART WiFi shield je proširenje koje standardnim Arduino pločicama dodaje bežično povezivanje. Postavlja se direktno na UNO R3 ili Mega, bez žica i lemljenja, pa se postojeći projekat proširuje mrežnom funkcijom uz zadržavanje pristupa ostalim pinovima.

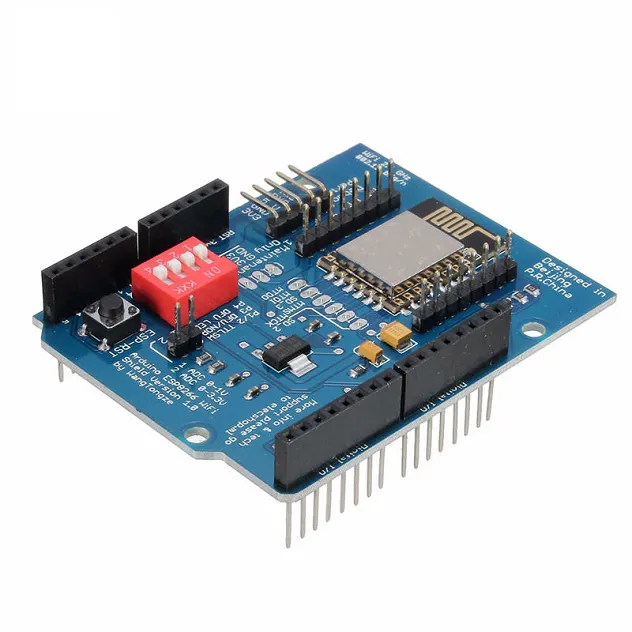

Na pločici je ESP-12E modul industrijske izvedbe, sa metalnim oklopom koji smanjuje uticaj smetnji i pojačanom antenom u bakru štampane ploče. Modul preuzima kompletnu WiFi komunikaciju, dok Arduino ostaje slobodan za upravljanje senzorima i izvršnim elementima.

Za bezbedno povezivanje sa Arduinom ugrađen je pretvarač logičkih nivoa sa 5 V na 3.3 V i zaseban naponski regulator. ESP8266 radi na 3.3 V i ne podnosi 5 V na svojim ulazima — direktno povezivanje na Arduino UNO trajno oštećuje modul, pa je ova zaštita razlog zbog kog se shield koristi umesto golog modula.

Način povezivanja bira se preko četvorostrukog DIP prekidača na pločici. Prekidači SW1 i SW2 spajaju predajni i prijemni pin modula na hardverski serijski port Arduina (D0 i D1). Prekidač SW3 postavlja modul u režim za upisivanje firmvera, a SW4 uključuje LED indikator koji prikazuje aktivnost na serijskoj vezi. Time se ista pločica koristi i za rad sa Arduinom i za samostalno programiranje ESP modula, bez prespajanja.

Tehničke karakteristike

• Tip proizvoda: WiFi shield za Arduino
• Modul: ESP8266 ESP-12E, industrijska izvedba
• Oklop modula: metalni
• Antena: pojačana PCB antena
• Komunikacija sa matičnom pločicom: UART (serijska veza)
• Pretvarač logičkih nivoa: 5 V na 3.3 V, ugrađen
• Naponski regulator: ugrađen, za napajanje modula na 3.3 V
• Kompatibilnost: Arduino UNO R3, Arduino Mega i pločice istog rasporeda pinova
• Raspored pinova: standardni Arduino, sa mogućnošću slaganja
• DIP prekidači: 4 (SW1–SW4)
• SW1: povezivanje predajnog pina modula na D0 (RX Arduina)
• SW2: povezivanje prijemnog pina modula na D1 (TX Arduina)
• SW3: režim upisivanja firmvera (DFU / bootloader)
• SW4: LED indikator aktivnosti serijske veze

Primena

• Dodavanje WiFi veze postojećim Arduino projektima
• Slanje očitavanja senzora na server ili u oblak
• Daljinsko upravljanje relejima i izvršnim elementima
• IoT uređaji i sistemi pametne kuće
• Veb server na Arduino platformi
• Prikupljanje podataka sa udaljenih mernih tačaka
• Prototipovanje bežičnih uređaja
• Nastava, tehnički kabineti i radionice

Pri upisivanju skeča u Arduino preko USB priključka, prekidače SW1 i SW2 treba isključiti — hardverski serijski port D0/D1 koristi i USB veza, pa istovremeno povezan ESP modul ometa prenos i upis ne uspeva. Nakon završenog upisa prekidači se vraćaju u radni položaj. Za rad bez zauzimanja hardverskog porta može se koristiti softverska serijska veza na drugim pinovima.
