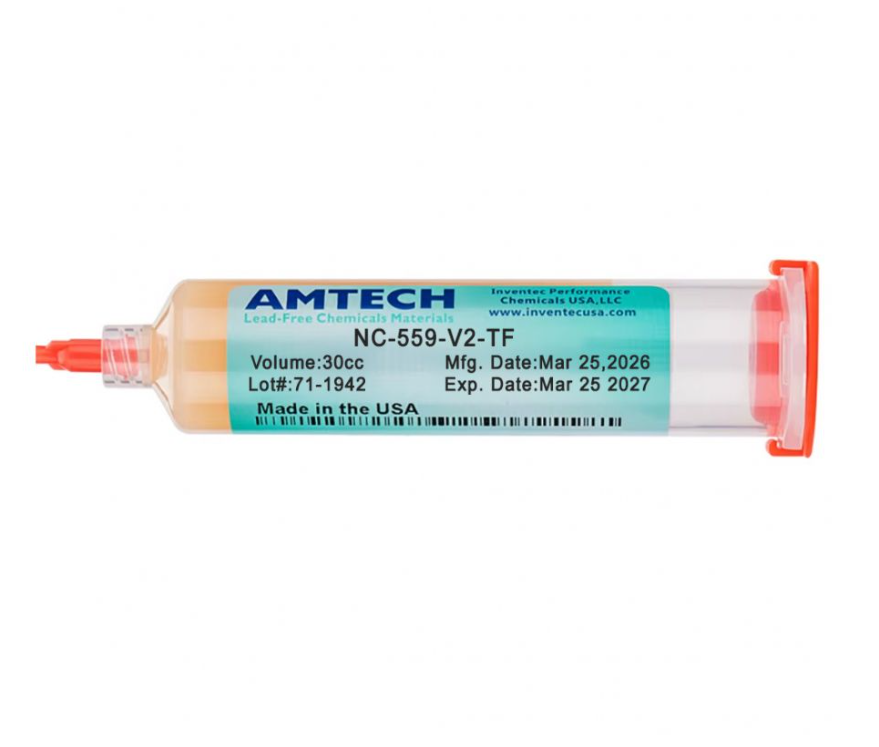

Flux za lemljenje AMTECH NC-559-V2-TF 30CC

AMTECH NC-559-V2-TF — profesionalna lepljiva fluks pasta bez potrebe za pranjem, klasifikacija ROL0 na bazi kolofonijuma sa niskom aktivnošću, za kalaj-olovne legure, sadržaj halogenida ispod 0.05%, providan i nekorozivan ostatak, UV marker za otkrivanje prskanja, radna temperatura do 300 °C, industrijski špric od 30 cc sa klipnim zaptivačem

AMTECH NC-559-V2-TF je lepljiva fluks pasta koja se u servisu elektronike smatra referentnim proizvodom za rework na kalaj-olovnim legurama. Koristi se pri lemljenju i preradi gustih štampanih ploča, postavljanju BGA komponenti, reballing radovima i štampanju kroz šablon, na svim uobičajenim završnim obradama ploče.

Klasifikacija je ROL0 — pasta na bazi kolofonijuma, niske aktivnosti, bez potrebe za pranjem. Sadržaj halogenida je ispod 0.05%. Ostatak nakon lemljenja je providan, hemijski inertan i nekorozivan, a pri zagrevanju toplim vazduhom se povlači i ne pravi kratke spojeve između izvoda.

Ono po čemu se ova pasta razlikuje od jeftinijih fluksova je trajanje dejstva. Ostaje aktivna znatno duže pre nego što izgori, pa se pri dužim zahvatima — kao što je postavljanje velikog BGA čipa — ne mora dodavati u toku rada. Radni opseg pokriva temperature do 300 °C. Formulacija sadrži i UV marker, pa se pod ultraljubičastom lampom lako uočava gde je pasta prsnula po ploči.

Pasta je namenjena kalaj-olovnim legurama — 63Sn/37Pb, 62Sn/36Pb/2Ag, 60Sn/40Pb i 43Sn/43Pb/14Bi. Nije razvijena za bezolovne legure i sa njima ne daje očekivane rezultate, što je najvažnija stavka pri izboru.

Špric od 30 cc je industrijske izvedbe, predviđen za pneumatske dozatore. Pasta je zatvorena klipnim zaptivačem koji sprečava kontakt sa vazduhom — klip ne treba vaditi, jer upravo on održava zaptivenost pakovanja. Klip za ručno potiskivanje i igle za nanošenje ne isporučuje proizvođač uz špric.

Tehničke karakteristike

• Proizvođač: AMTECH (Inventec)
• Model: NC-559-V2-TF
• Tip proizvoda: lepljiva fluks pasta za lemljenje
• Zapremina: 30 cc
• Pakovanje: industrijski špric sa klipnim zaptivačem
• Klasifikacija fluksa: ROL0 (na bazi kolofonijuma, niska aktivnost, bez pranja)
• Namenjene legure: kalaj-olovne (63Sn/37Pb, 62Sn/36Pb/2Ag, 60Sn/40Pb, 43Sn/43Pb/14Bi)
• Bezolovne legure: nije namenjena
• Sadržaj halogenida: ispod 0.05%
• Radna temperatura: do 300 °C
• Viskoznost: 40–52 (Malcom, 10 o/min, 25 °C, ×10³ mPa·s)
• UV marker: sadrži, za otkrivanje prskanja pod UV svetlom
• Ostatak nakon lemljenja: providan, nekorozivan, hemijski inertan
• Otpornost površinske izolacije: zadovoljava
• Elektrohemijska migracija: niska
• Ispitivanje bakarnim ogledalom: bez proboja
• Način nanošenja: špric, pneumatski dozator, štampanje kroz šablon
• Zemlja porekla: SAD

Sadržaj isporuke

• 1 × špric sa fluks pastom AMTECH NC-559-V2-TF, 30 cc

Primena

• Rework i popravka matičnih ploča telefona, tableta i računara
• Postavljanje i skidanje BGA komponenti
• Reballing i postavljanje kuglica lema
• Lemljenje SMD komponenti na gustim pločama
• Štampanje kroz šablon i višestepene montaže
• Flip Chip i Chip Scale Packaging procesi
• Ispravljanje kratkih spojeva i lemljenje premoštenja
• Profesionalni servisi elektronike i industrijska prerada

Iako je pasta deklarisana kao bez potrebe za pranjem, proizvođač preporučuje uklanjanje svih ostataka fluksa — neaktivirani ostatak može upijati vlagu iz vazduha i vremenom izazvati koroziju, a kod kola visoke impedanse dovesti do curenja struje. Čuvati u zatvorenom pakovanju, na hladnom mestu, sa vraćenim originalnim čepom. Pri lemljenju obezbediti odvođenje isparenja sa radnog mesta.
