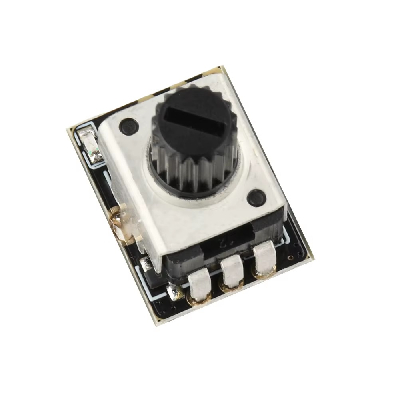

Mini tester servo motora i ESC regulatora — generator upravljačkog signala sa 12-bitnim mikrokontrolerom, ulazni napon 2.6–26 V DC, fiksna izlazna frekvencija 50 Hz, širina impulsa podesiva od 975 µs do 1.95 ms, linearna regulacija bez skokova, dimenzije 18 × 16 × 17 mm
Ovo je mini tester za servo motore i ESC regulatore — pločica koja proizvodi standardni servo upravljački signal i time zamenjuje prijemnik ili kontroler. Koristi se za ispitivanje servo motora bez daljinskog upravljača, za podešavanje krajnjih položaja i, najčešće, za regulaciju brzine bezčetkičnog motora preko ESC regulatora.
Signal generiše mikrokontroler sa 12-bitnim analogno-digitalnim pretvaračem, a ne uobičajeni tajmerski sklop tipa 555. Praktična razlika je u finoći podešavanja: rezolucija od 12 bita daje potpuno linearnu i glatku promenu bez osetnih skokova, pa motor ne trza pri sitnim korekcijama položaja potenciometra.
Izlazna frekvencija je fiksnih 50 Hz, što je standard za servo i ESC upravljanje. Širina impulsa podesiva je od 975 µs do 1.95 ms, čime se pokriva pun radni opseg od zaustavljenog do punog gasa, odnosno od jednog do drugog krajnjeg položaja servo motora.
Ulazni napon je 2.6–26 V, pa se pločica napaja iz gotovo svakog izvora koji je pri ruci — od jedne litijumske ćelije do akumulatorskih paketa i laboratorijskog napajanja. Dimenzije su svega 18 × 16 × 17 mm, pa tester staje u džep i ostaje trajno ugrađen u konstrukciju kada se koristi kao regulator gasa.
Najčešća primena van modelarstva je prerada duvaljki i ventilatora sa bezčetkičnim motorom: uz ESC regulator, ovom pločicom se dobija kontinuirana regulacija brzine bez daljinskog upravljača i prijemnika.
Tehničke karakteristike
- Tip proizvoda: tester servo motora i ESC regulatora, generator servo signala
- Upravljanje: mikrokontroler sa 12-bitnim analogno-digitalnim pretvaračem
- Ulazni napon: 2.6–26 V DC
- Izlazna frekvencija: 50 Hz, fiksna
- Opseg širine impulsa: 975 µs do 1.95 ms
- Regulacija: linearna, bez skokova
- Podešavanje: potenciometrom na pločici
- Dimenzije: 18 × 16 × 17 mm
Primena
- Ispitivanje servo motora bez prijemnika i daljinskog upravljača
- Provera ispravnosti i krajnjih položaja servo motora
- Regulacija brzine bezčetkičnog motora preko ESC regulatora
- Prerada duvaljki i ventilatora sa bezčetkičnim motorom
- Modelarstvo — avioni, brodovi i vozila
- Ispitivanje pogonskih grupa pre ugradnje u model
- Servis i dijagnostika RC opreme
- Prototipovanje i razvojni rad
- Nastava i tehnički kabineti
Pločica daje samo upravljački signal — snagu do motora isporučuje ESC regulator ili elektronika u samom servo motoru. Za bezčetkični motor bez ESC regulatora ovaj tester nije dovoljan. Pre uključivanja napajanja potenciometar treba postaviti na najmanju vrednost, jer ESC regulator po pravilu zahteva signal zaustavljenog stanja pri pokretanju i inače ne pokreće motor.
