PWM regulator brzine za BLDC motor sa drajverom, 8–24 V, 18 kHz, smer i start/stop

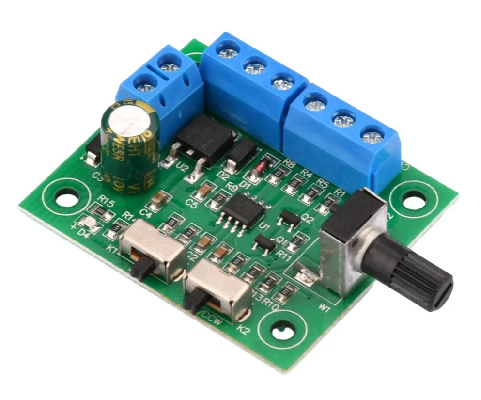

PWM regulator brzine za bezčetkične motore sa ugrađenim drajverom — radni napon 8–24 V DC, izlazni PWM signal amplitude 5 V i frekvencije oko 18 kHz, faktor ispune podesiv od 0% do 100%, prekidač za pokretanje i zaustavljanje, prekidač za promenu smera, LED indikator rada, dimenzije pločice 48 × 40 mm

Ovo je regulator brzine za bezčetkične jednosmerne motore koji već imaju ugrađen sopstveni drajver i PWM ulazni priključak. Pločica ne pokreće motor sama — ona proizvodi upravljački PWM signal koji se dovodi na PWM ulaz motora, a snagu do namotaja isporučuje elektronika u samom motoru.

Izlazni signal je amplitude 5 V i frekvencije oko 18 kHz, sa faktorom ispune podesivim od 0% do 100%. Frekvencija iznad granice čujnosti znači da motor pri regulaciji brzine ne pišti, što je čest problem kod jeftinijih regulatora sa nižom frekvencijom.

Na pločici su dva prekidača: jedan za pokretanje i zaustavljanje, drugi za promenu smera obrtanja. Promena smera radi samo ako je sam motor predviđen za obrtanje u oba smera i ima odgovarajući ulaz — pločica prosleđuje komandu, ali ne može da je nametne motoru koji je nema. LED indikator prikazuje stanje rada.

Radni napon je 8–24 V jednosmerno, pa se pločica napaja iz uobičajenih izvora od 12 V i 24 V. Dimenzije su 48 × 40 mm, a radni opseg temperature ide od −25 °C do 85 °C.

Tehničke karakteristike

• Tip proizvoda: PWM regulator brzine za bezčetkični motor sa ugrađenim drajverom
• Radni napon: 8–24 V DC
• Izlazni signal: PWM, amplituda 5 V
• Frekvencija PWM signala: približno 18 kHz
• Faktor ispune: 0–100%, kontinuirano podesiv
• Podešavanje brzine: potenciometrom na pločici
• Prekidač za pokretanje i zaustavljanje: da
• Prekidač za promenu smera: da, uz uslov da motor podržava obrtanje u oba smera
• Indikacija: LED indikator rada
• Radna temperatura: −25 °C do 85 °C
• Radna vlažnost: 5–95% RH
• Dimenzije pločice: 48 × 40 mm

Primena

• Regulacija brzine ventilatora sa ugrađenim drajverom i PWM ulazom
• Duvaljke i pumpe sa integrisanom upravljačkom elektronikom
• Sistemi hlađenja i provetravanja
• Automatizacija i mašinski sklopovi sa BLDC ventilatorima
• Zamena neispravnog regulatora u postojećem sklopu
• Prototipovanje i razvojni rad
• Nastava i tehnički kabineti

Pločica je namenjena isključivo motorima koji imaju ugrađen drajver i zaseban PWM ulazni priključak. Za trofazne bezčetkične motore sa tri izvedena namotaja i bez sopstvene elektronike potreban je pun BLDC kontroler sa izlaznim stepenom snage — ovakav regulator ih ne može pokrenuti.
