Mikrotalasni senzor pokreta RCWL-0515, 2.7 GHz, domet 12 m, 4–18 V, izlaz 3.3 V

Mikrotalasni senzor pokreta RCWL-0515 — modul sa Doplerovom radarskom detekcijom na 2.7 GHz, radni napon 4–18 V, potrošnja 4 mA, tipičan domet detekcije 12 m, digitalni izlaz visokog nivoa 3.3 V, podesiv domet i vreme ponovljenog okidanja, priključak za fotootpornik (CDS) za rad samo u mraku, dimenzije 25 × 18 mm

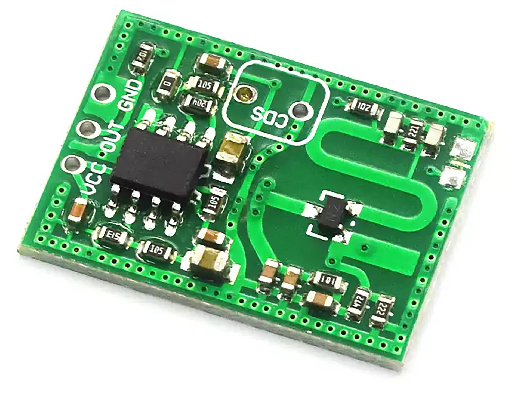

RCWL-0515 je mikrotalasni senzor pokreta koji radi po principu Doplerovog radara. Planarna antena na pločici emituje elektromagnetne talase i prima odbijeni signal; kretanje u polju detekcije menja frekvenciju odbijenog talasa, što modul prepoznaje i prijavljuje na izlazu.

U odnosu na infracrvene (PIR) senzore, mikrotalasna detekcija ima nekoliko praktičnih prednosti. Domet je veći, ugao pokrivanja širi i bez mrtvih uglova, a na rad ne utiču temperatura okoline, prašina ni promene osvetljenja. PIR senzor gubi osetljivost kada je temperatura okoline blizu telesne, dok mikrotalasni radi jednako i na 37 °C. Signal takođe prolazi kroz staklo, tanke drvene ploče i, u zavisnosti od debljine, kroz zidove — pa se modul može ugraditi iza maske ili u kućište svetiljke, potpuno nevidljiv.

Radni napon je 4–18 V, uz potrošnju od 4 mA, a izlaz daje digitalni signal visokog nivoa od 3.3 V — direktno upotrebljiv za povezivanje na mikrokontroler. Domet detekcije i vreme zadržavanja izlaza podešavaju se preko predviđenih mesta za dodatne komponente na pločici.

Na modulu je predviđen i priključak za fotootpornik (CDS interfejs), u SMD i klasičnoj izvedbi. Povezivanjem fotootpornika detekcija se automatski onemogućava po danu, pa svetlo ne pali kad je već svetlo — funkcija koja se kod gotovih senzorskih prekidača plaća posebno.

Pločica je male mase i dimenzija 25 × 18 mm, pa se ugrađuje i u vrlo skučena kućišta. Izrađena je bezolovnim postupkom.

Tehničke karakteristike

• Model: RCWL-0515
• Tip proizvoda: mikrotalasni (radarski) senzor pokreta
• Princip detekcije: Doplerov radar, planarna antena
• Radna frekvencija: 2.7 GHz
• Radni napon: 4–18 V
• Radna struja: 4 mA
• Domet detekcije: tipično 12 m, podesiv
• Izlazni signal: digitalni, visok nivo 3.3 V pri detekciji
• Vreme ponovljenog okidanja: podesivo
• CDS priključak: predviđen, u SMD i klasičnoj izvedbi, za fotootpornik
• Prolaz kroz materijale: staklo, drvo i druge nemetalne pregrade
• Otpornost na uslove okoline: nezavisno od temperature, prašine i osvetljenja
• Izrada: bezolovni proizvodni postupak
• Dimenzije: 25 × 18 mm

Primena

• Automatsko osvetljenje hodnika, stepeništa i ulaza
• Senzorske svetiljke i solarna rasveta
• Protivprovalni alarmi i sistemi obezbeđenja
• UV lampe za dezinfekciju sa detekcijom prisustva
• Ugradnja iza maske ili u kućište svetiljke, bez vidljivog senzora
• Detekcija kroz staklenu ili drvenu pregradu
• Arduino, ESP i drugi mikrokontrolerski projekti
• Automatizacija u sistemima pametne kuće
• Nastava i tehnički kabineti

Napomene pri ugradnji

• Ispred površine senzora ne sme biti metalne pregrade — metal potpuno blokira mikrotalasni signal
• Ispred i iza pločice ostaviti najmanje 2 cm slobodnog prostora
• U zoni detekcije izbegavati predmete koji se stalno kreću, kao što su zavese i ventilatori — izlaz ostaje trajno aktivan
• Kod tankih zidova senzor može reagovati na kretanje u susednoj prostoriji
• Modul nije senzorski prekidač za mrežni napon — za uključivanje potrošača na 230 V potreban je relejni ili tranzistorski izlazni stepen
