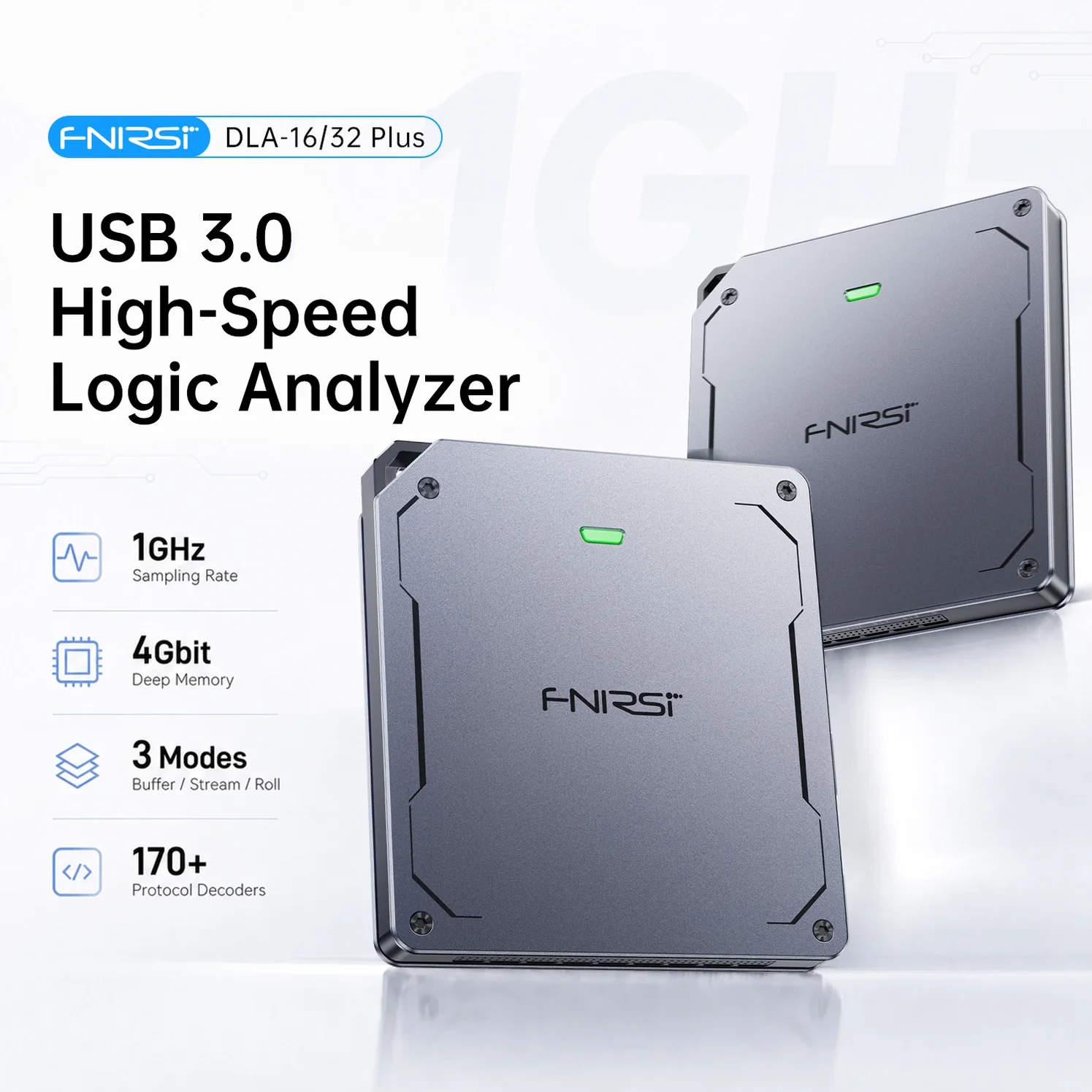

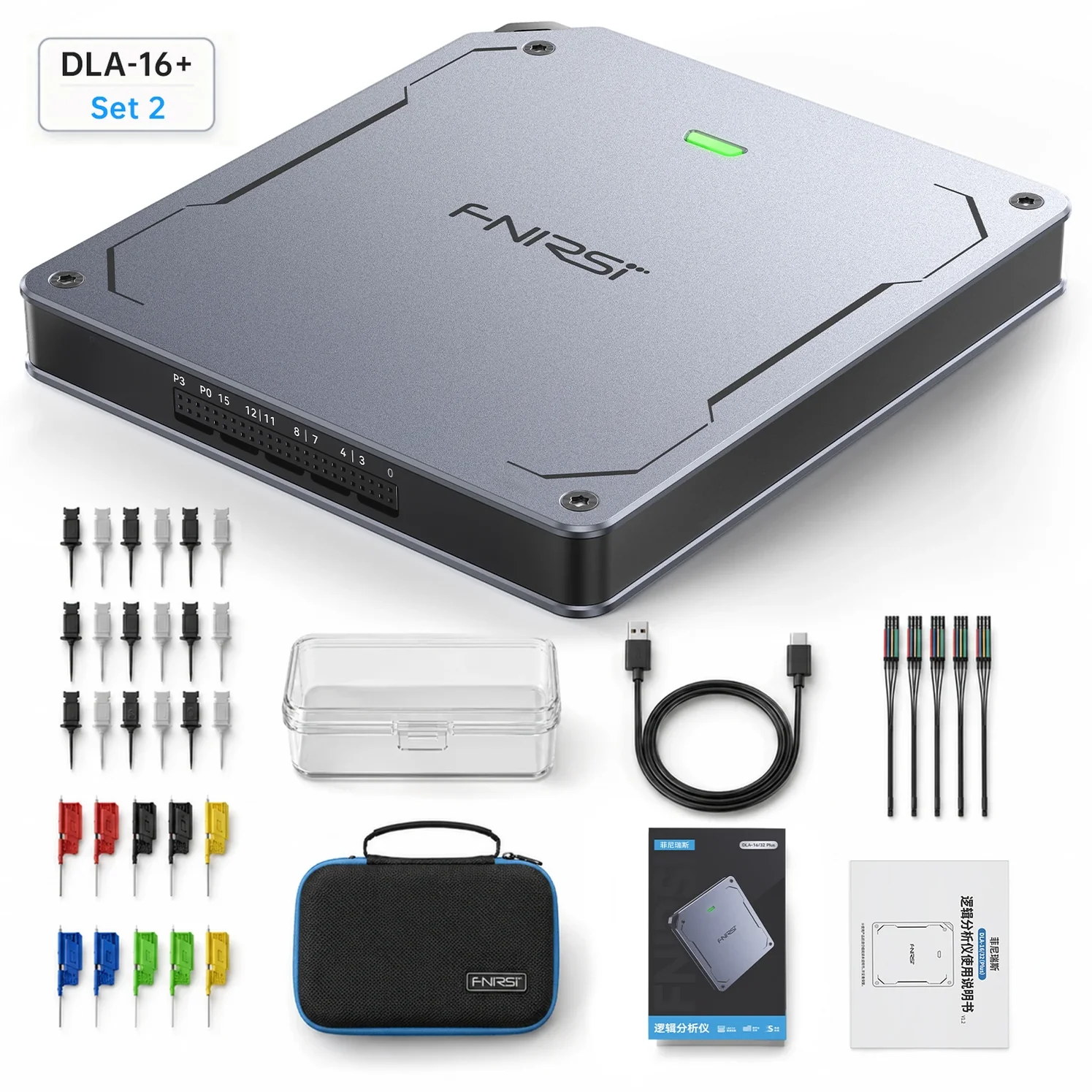

FNIRSI DLA-16 Plus USB 3.0 logički analizator 16CH, do 1GHz, 4Gbit, 170+ protokola, PWM izlaz

FNIRSI DLA-16 Plus profesionalni USB 3.0 logički analizator sa 16 kanala, uzorkovanjem do 1GHz, 4Gbit memorijom i 170+ protokol dekodera

FNIRSI DLA-16 Plus je profesionalni logički analizator namenjen za razvoj, testiranje i servis digitalne elektronike. Koristi se za snimanje digitalnih signala, analizu vremenskih odnosa, proveru komunikacionih magistrala, dekodovanje protokola i pronalaženje grešaka u mikrokontrolerskim, FPGA, embedded, IoT i industrijskim sistemima.

Model DLA-16 Plus ima 16 digitalnih kanala, što ga čini odličnim izborom za rad sa paralelnim i serijskim digitalnim signalima, SPI, I2C, UART, CAN, 1-Wire i drugim komunikacionim linijama. Prema specifikaciji proizvođača, uređaj podržava uzorkovanje do 1CH / 1GHz i 8CH / 1GHz, dok u režimu sa svih 16 kanala dostiže do 16CH / 500MHz u Buffer režimu i do 16CH / 125MHz u Stream režimu.

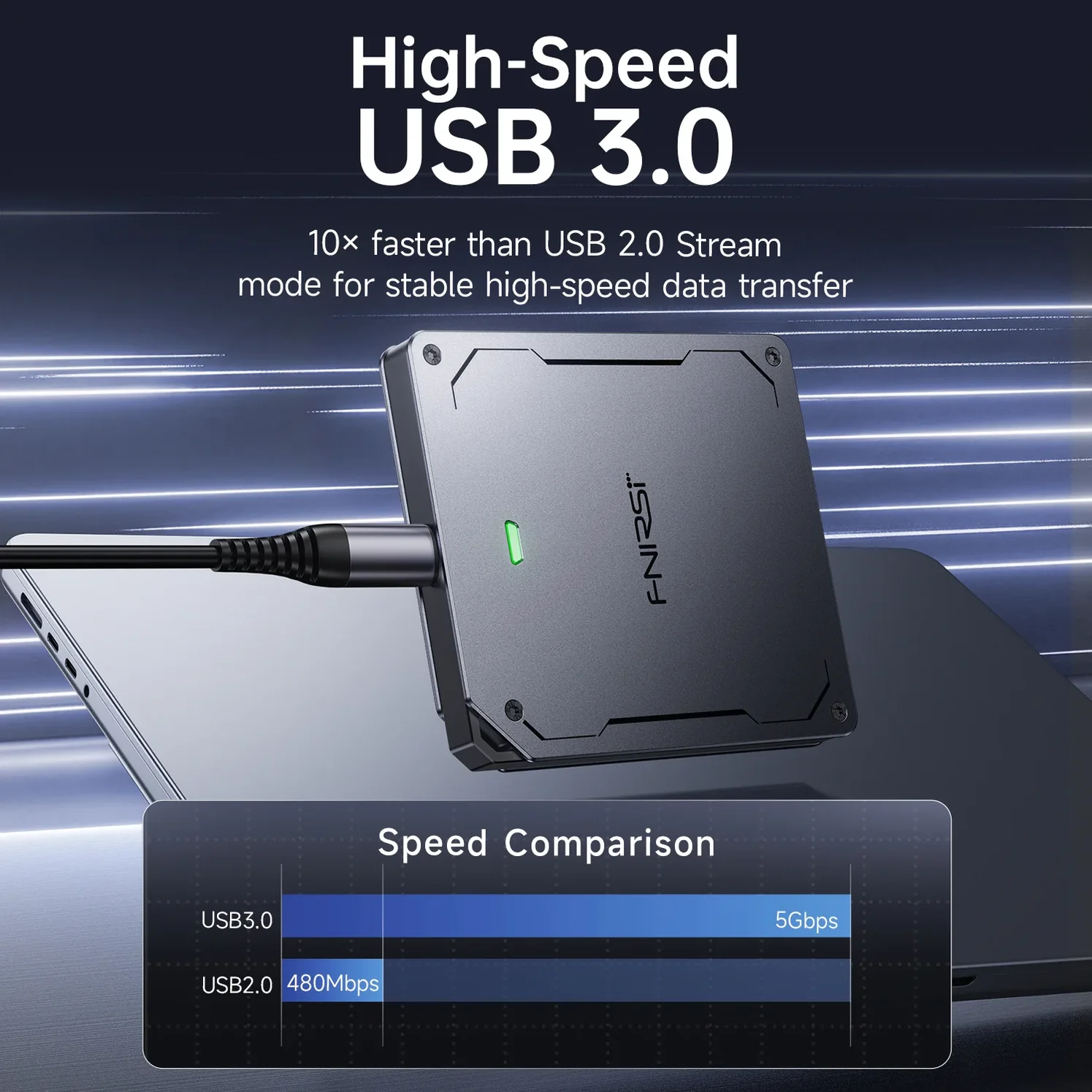

Zahvaljujući USB 3.0 vezi do 5Gbps i ugrađenoj 4Gbit hardverskoj memoriji, DLA-16 Plus omogućava brzo prikupljanje i prenos digitalnih talasnih oblika na računar. Softver DLA-Logic podržava više od 170 protokol dekodera, prilagođene protokole, pretragu signala, zumiranje, eksport podataka i rad u svetloj ili tamnoj temi, što ga čini korisnim alatom za inženjere, servisere i napredne hobiste.

Ključne karakteristike

• Logički analizator sa 16 digitalnih kanala

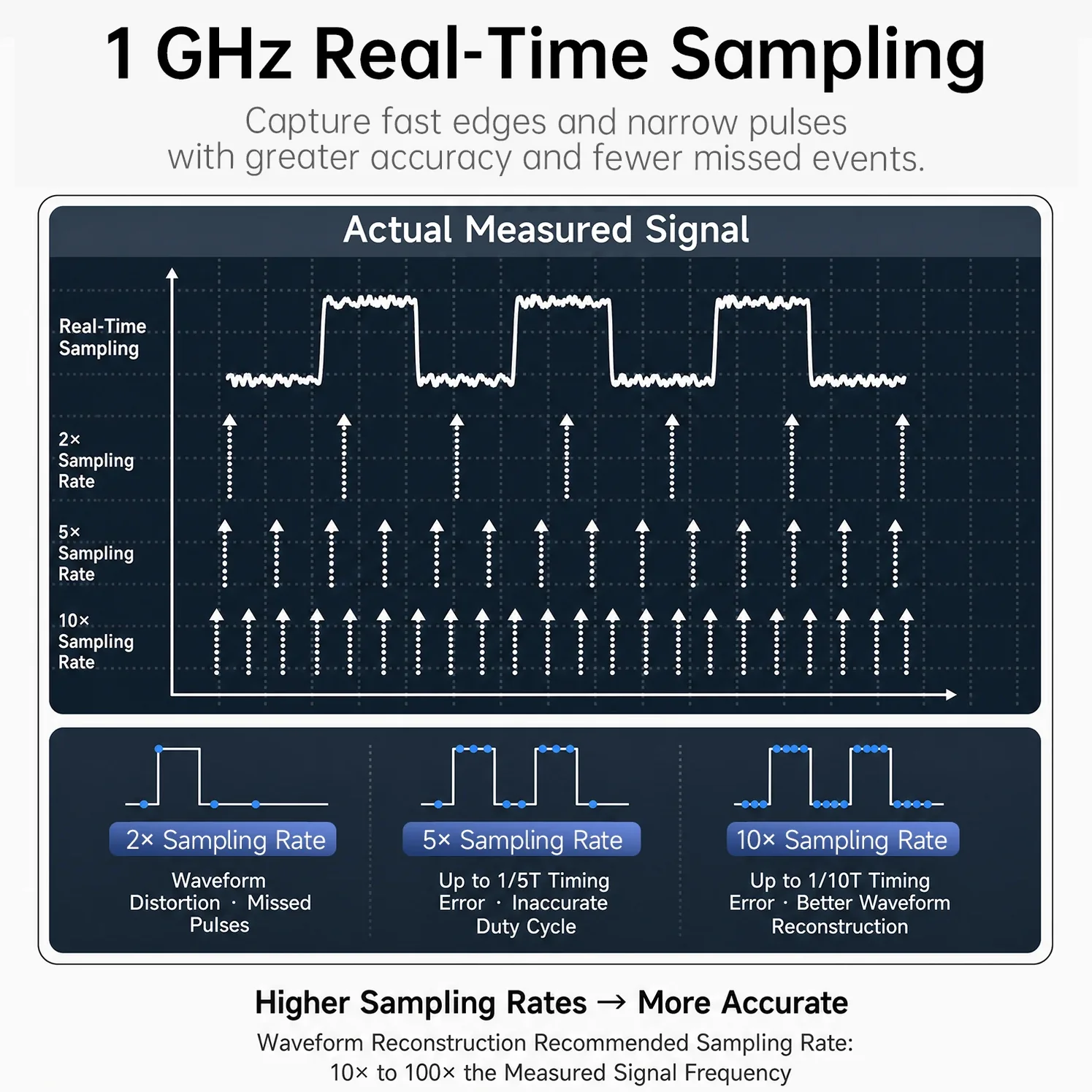

• Uzorkovanje do 1GHz u režimima sa manjim brojem kanala
• Do 16CH / 500MHz Buffer uzorkovanja za DLA-16 Plus
• Do 16CH / 125MHz Stream uzorkovanja za duže snimanje

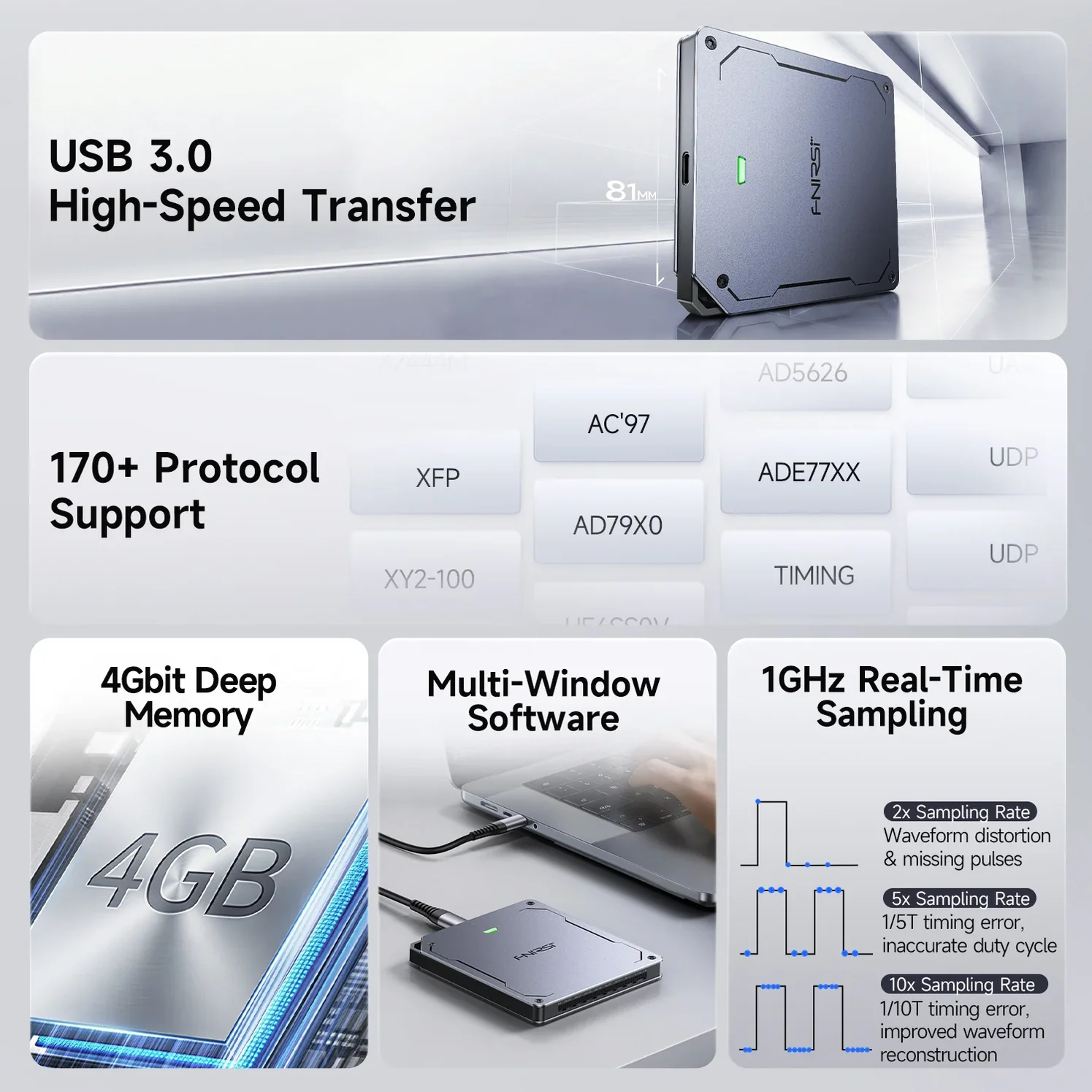

• USB 3.0 komunikacija sa prenosom podataka do 5Gbps

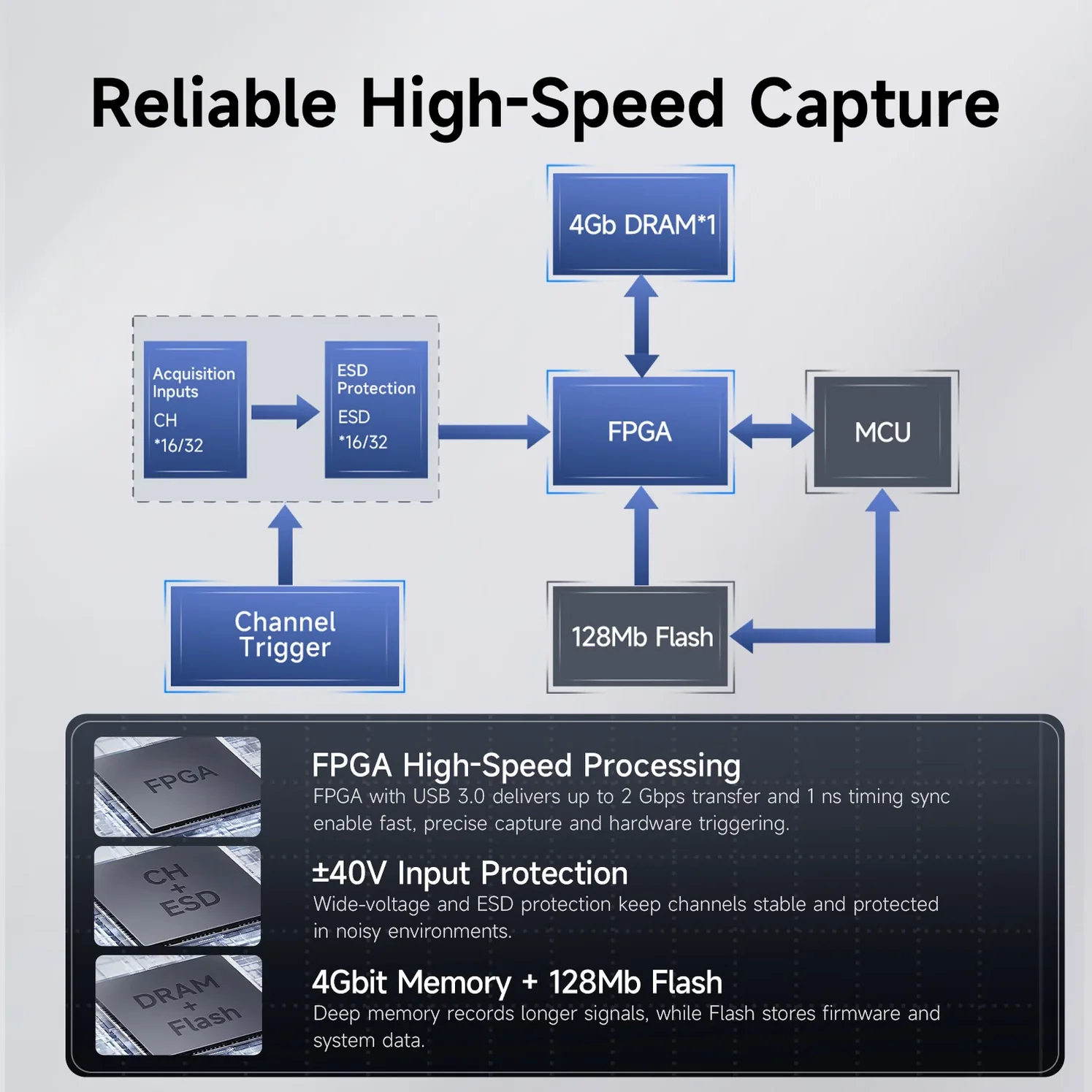

• 4Gbit hardverske memorije za brzo Buffer snimanje

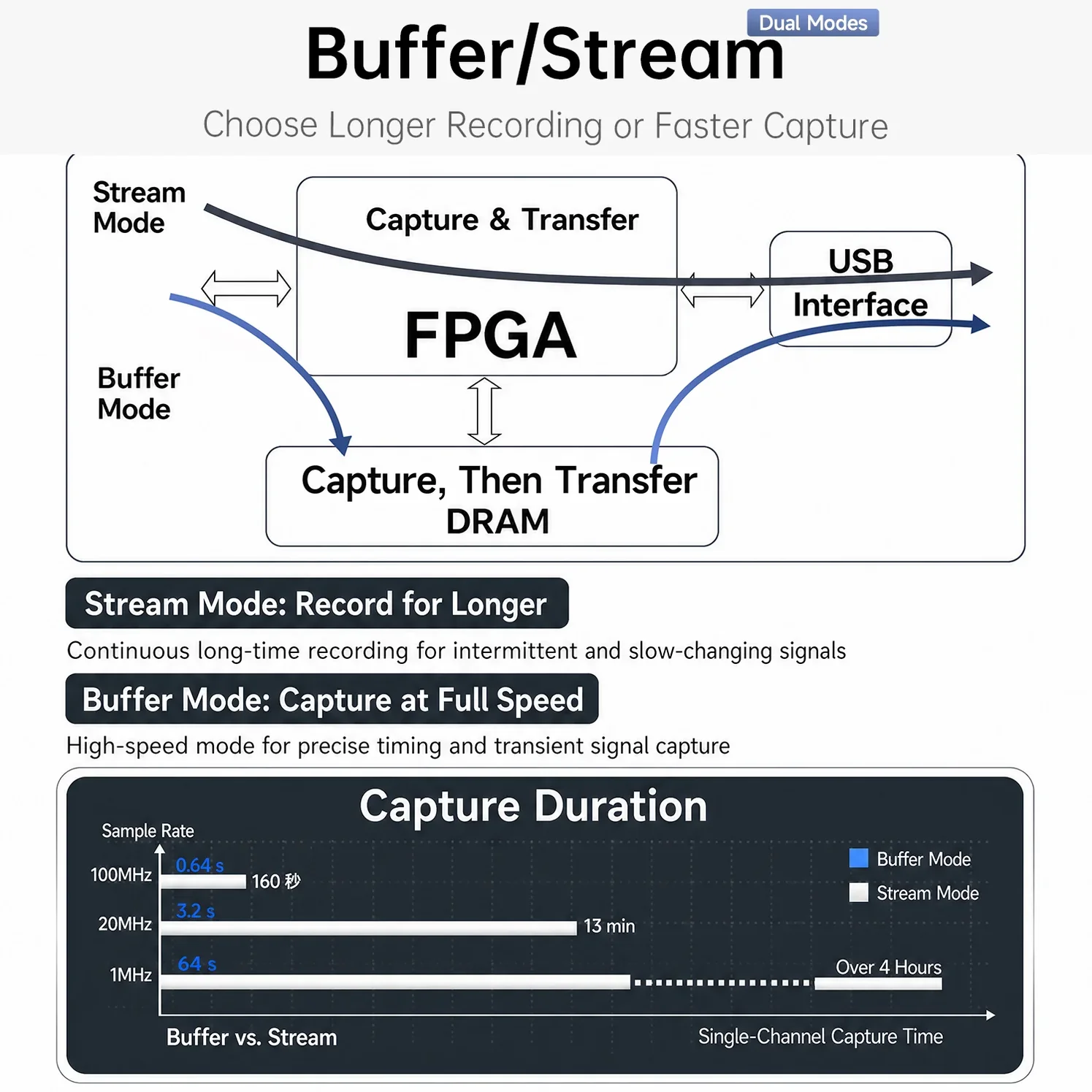

• Buffer, Stream i Roll režimi akvizicije
• Napredni trigger: rising edge, falling edge, high level, low level i any-edge
• Serijski i paralelni trigger za ciljano hvatanje digitalnih događaja
• Do 16 nivoa paralelnog trigger-a kod DLA-16 Plus
• Više od 170 protokol dekodera i otvorena biblioteka za prilagođene protokole
• 4-kanalni PWM izlaz 3.3V, 1Hz–20MHz
• Merenje širine impulsa, periode, frekvencije, duty cycle-a i vremenskih razlika između kanala
• Čuvanje projekata u .demo formatu i izvoz podataka kao CSV ili BIN fajl
• Kompaktno kućište približno 90 × 81 × 11.5mm sa USB Type-C priključkom

Primena

FNIRSI DLA-16 Plus koristi se za debugging mikrokontrolerskih sistema, proveru serijskih komunikacija, analizu SPI, I2C, UART, CAN i drugih digitalnih protokola, testiranje FPGA i CPLD kola, proveru vremenskih odnosa između signala, servis digitalnih ploča, razvoj IoT uređaja, analizu senzorskih magistrala, proveru PWM signala i pronalaženje grešaka u embedded projektima. Pogodan je za laboratorije, razvojne timove, servis elektronike, fakultete, škole tehničkog usmerenja i napredne korisnike koji rade sa digitalnom elektronikom.

Tehničke karakteristike

FNIRSI DLA-16 Plus je snažan izbor kada je 16 kanala dovoljno, ali je važno imati visoku brzinu uzorkovanja na svim kanalima. U poređenju sa DLA-32 Plus modelom, DLA-16 Plus je pogodniji za korisnike koji češće rade sa manjim brojem signala, ali žele veću brzinu snimanja po kanalu i precizniju vremensku analizu.

U praksi se koristi uz računar i DLA-Logic softver. Snimljeni signali mogu se analizirati preko dekodera protokola, pretraživati po ivicama ili nivoima, izvoziti u CSV/BIN format i čuvati kao projekti. To je posebno korisno kod povremenih grešaka u komunikaciji, provere timing-a, analize boot sekvenci i servisiranja digitalnih sklopova.

Link ka zvaničnoj stranici proizvođača:
FNIRSI DLA-16 Plus / DLA-32 Plus Logic Analyzer – zvanična stranica proizvoda
