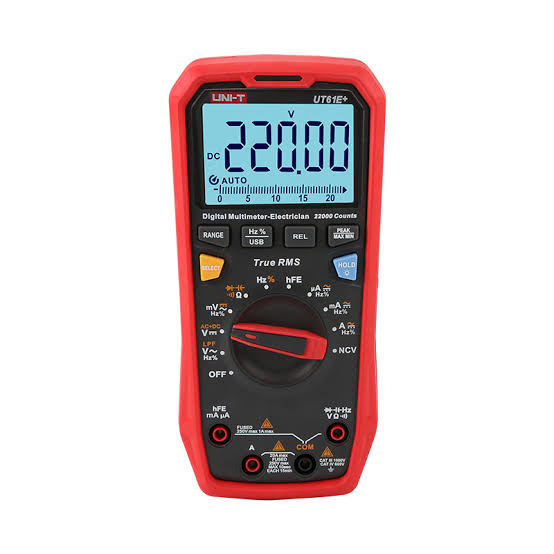

UNI-T UT61E+ profesionalni True RMS digitalni multimetar 22000 counts, 1000V AC/DC, 20A, USB komunikacija i CAT III 1000V / CAT IV 600V zaštita
UNI-T UT61E+ je precizan True RMS digitalni multimetar iz UT61+ serije, namenjen elektroničarima, serviserima, elektroinstalaterima, laboratorijama, tehničarima održavanja i naprednim korisnicima kojima je potreban instrument sa visokom rezolucijom i širokim mernim opsezima. Model UT61E+ ima 22000 counts displej, meri do 1000 V AC/DC i nudi vrlo dobru tačnost DC napona do ±(0.05% + 5), što ga čini pogodnim za precizniji rad na elektronici i industrijskoj opremi.
Za razliku od osnovnih multimetara, UNI-T UT61E+ nudi naprednije funkcije kao što su True RMS merenje, USB komunikacija, Peak Hold, ACV+DCV merenje, LPF ACV režim, NCV detekcija, analogni bar graf, merenje tranzistorskog pojačanja hFE, kapacitet do 220 mF i frekvenciju do 220 MHz. Zbog toga je koristan i za servis elektronike, i za rad sa energetskim i industrijskim sistemima.
Instrument je izrađen prema IEC 61010-1 sigurnosnom standardu i prema uputstvu pripada kategoriji CAT III 1000 V / CAT IV 600 V, uz stepen zagađenja 2. Ipak, kod rada na mrežnom naponu i instalacijama visokog rizika neophodno je koristiti ispravne merne kablove, pravilne ulaze, odgovarajući opseg i poštovati uputstvo proizvođača.
Ključne karakteristike
- Profesionalni True RMS digitalni multimetar za elektroniku, servis i elektro merenja
- 22000 counts displej za visoku rezoluciju očitavanja
- Merenje AC i DC napona do 1000 V
- DC napon sa tačnošću do ±(0.05% + 5)
- AC i DC struja do 20 A
- Merenje otpora do 220 MΩ
- Merenje kapaciteta do 220 mF
- Merenje frekvencije do 220 MHz
- True RMS za tačnije AC merenje nesinusnih signala
- LPF ACV režim za merenje AC napona uz filter niskih frekvencija
- ACV+DCV funkcija za kombinovano očitavanje AC i DC komponente napona
- Peak Hold funkcija za hvatanje vršnih vrednosti
- NCV beskontaktna detekcija napona sa zvučnim i vizuelnim alarmom
- Test diode i kontinuiteta sa zvučnom signalizacijom
- Data Hold, Max/Min i Relative režim
- USB komunikacija za povezivanje sa računarom
- Sigurnosna kategorija CAT III 1000 V / CAT IV 600 V prema uputstvu
Primena
UNI-T UT61E+ koristi se za servis elektronike, proveru napajanja, merenje DC i AC napona, struje, otpornika, kondenzatora, frekvencije, PWM signala, diode, kontinuiteta, tranzistora i mrežnih instalacija u okviru deklarisane merne kategorije. Pogodan je za laboratorije, radionice, servis računara i industrijske elektronike, razvoj prototipova, rad sa Arduino/ESP/Raspberry Pi projektima, kontrolu napajanja, merenje senzorskih sistema i osnovnu elektro dijagnostiku.
Tehničke karakteristike
- Proizvođač: UNI-T / Uni-Trend
- Model: UT61E+
- Serija: UT61+ Series 1000V True RMS Digital Multimeters
- Tip instrumenta: True RMS digitalni multimetar
- Maksimalni prikaz: 22000 counts
- True RMS: Da
- AC napon: Do 1000 V, tačnost ±(0.8% + 10)
- DC napon: Do 1000 V, tačnost ±(0.05% + 5)
- AC struja: Do 20 A, tačnost ±(0.8% + 10)
- DC struja: Do 20 A, tačnost ±(0.5% + 10)
- Otpor: Do 220 MΩ, osnovna tačnost prema UNI-T tabeli ±(0.5% + 10)
- Opsezi otpora iz uputstva za UT61E+: 220.00 Ω, 2.2000 kΩ, 22.000 kΩ, 220.00 kΩ, 2.2000 MΩ, 22.000 MΩ i 220.00 MΩ
- Kapacitet: Do 220 mF, osnovna tačnost ±(3% + 5) prema UNI-T tabeli
- Opsezi kapaciteta iz uputstva za UT61E+: 22.000 nF, 220.00 nF, 2.2000 µF, 22.000 µF, 220.000 µF, 2.2000 mF, 22.000 mF i 220.00 mF
- Frekvencija: Do 220 MHz, tačnost ±(0.01% + 5)
- Duty cycle: 0.1%–99.9%, tačnost ±(2% + 5)
- Bandwidth: 40 Hz – 10 kHz za UT61E+ prema UNI-T specifikaciji
- LPF ACV: Da, režim merenja AC napona sa niskopropusnim filterom
- ACV + DCV: Da, kombinovano merenje AC i DC komponente napona
- Peak Hold: Da
- Transistor hFE: Da, do 1000β; prikazana vrednost je referentna prema uputstvu
- Diode test: Da, rezolucija 0.001 V, napon otvorenog kola oko 3 V prema uputstvu
- Kontinuitet: Da, zvučna i vizuelna signalizacija; prema uputstvu alarm se javlja kod dobro povezanog kola ispod 50 Ω
- NCV detekcija: Da, beskontaktna detekcija napona sa zvučnim i vizuelnim alarmom
- Analogni bar graf: 46 segmenata prema UNI-T specifikaciji
- Data Hold: Da
- Max / Min režim: Da
- Relative režim: Da
- Pozadinsko osvetljenje: Da
- USB komunikacija: Da, podržan UNI-T softver za UT61E+ V2.02
- Opciona komunikacija: Bluetooth / APP dodatak naveden kao opcioni pribor u UNI-T specifikaciji
- Ulazna zaštita: Da, input protection prema UNI-T specifikaciji
- Sigurnosni standard: IEC 61010-1 prema korisničkom uputstvu
- Sigurnosna kategorija: CAT III 1000 V / CAT IV 600 V, stepen zagađenja 2 prema korisničkom uputstvu
- Napajanje: 4 × 1.5 V R03 baterije
- Masa: Oko 350 g
- Dimenzije: 190 × 90 × 50 mm
- Standardni pribor: Baterije, pozlaćeni merni kablovi, USB kabl, višenamenska utičnica za UT61E+ i uputstvo na engleskom jeziku
- Pakovanje: Gift box i platnena torbica prema UNI-T specifikaciji
- Temperatura: UT61E+ nema K-type temperaturni opseg u zvaničnoj tabeli; temperaturna funkcija je navedena za UT61D+
- Bezbednosna napomena: Pre merenja napona, struje ili mrežnih instalacija proveriti položaj mernih kablova, izabrani opseg i stanje osigurača. Merenja na instalacijama smeju obavljati samo stručno osposobljena lica uz poštovanje uputstva proizvođača.
UNI-T UT61E+ je naročito zanimljiv korisnicima kojima je važna preciznost DC napona i visok broj prikaza. U servisnoj praksi to znači lakše praćenje malih promena napona na napajanjima, regulatorima, baterijskim sistemima, senzorima i elektronskim sklopovima. Funkcije kapaciteta, frekvencije, duty cycle merenja i kontinuiteta dodatno ga čine korisnim za popravku PCB ploča i razvoj elektronike.
USB komunikacija omogućava povezivanje sa računarom i beleženje podataka pomoću UNI-T softvera, što je korisno kod dugotrajnog praćenja napona, testiranja napajanja, laboratorijskih vežbi ili poređenja merenja tokom vremena. Za rad na mrežnom naponu uvek koristiti odgovarajuće merne kablove i poštovati deklarisane sigurnosne kategorije.
