FNIRSI DLA-32 Plus profesionalni USB 3.0 logički analizator sa 32 kanala, uzorkovanjem do 1GHz, 4Gbit memorijom i 170+ protokol dekodera
FNIRSI DLA-32 Plus je profesionalni USB logički analizator namenjen za razvoj, testiranje i servis digitalne elektronike. Sa 32 digitalna kanala, ovaj model je posebno pogodan za kompleksnije embedded sisteme, paralelne magistrale, FPGA/CPLD projekte, mikrokontrolerske ploče, industrijske digitalne signale i uređaje kod kojih je potrebno istovremeno pratiti veliki broj logičkih linija.
DLA-32 Plus podržava uzorkovanje do 1GHz u režimima sa manjim brojem kanala, dok pri radu sa svih 32 kanala dostiže do 32CH / 250MHz u Buffer režimu. Za duže snimanje signala dostupan je Stream režim do 32CH / 50MHz. Ugrađena 4Gbit hardverska memorija omogućava brzo hvatanje digitalnih događaja, dok USB 3.0 veza sa prenosom do 5Gbps omogućava efikasan transfer snimljenih talasnih oblika na računar.
Softver DLA-Logic omogućava rad sa više od 170 protokol dekodera, pretragu talasnih oblika, zumiranje, prilagođavanje boja kanala, izvoz podataka i čuvanje projekata. Zahvaljujući naprednim trigger funkcijama, DLA-32 Plus olakšava pronalaženje povremenih grešaka u komunikaciji, proveru timing-a, analizu boot sekvenci, upoređivanje paralelnih signala i dekodovanje serijskih protokola.
Ključne karakteristike
- Profesionalni USB 3.0 logički analizator sa 32 digitalna kanala
- Uzorkovanje do 1CH / 1GHz i 8CH / 1GHz prema specifikaciji proizvođača
- Do 32CH / 250MHz Buffer uzorkovanja za široku istovremenu analizu signala
- Do 32CH / 50MHz Stream uzorkovanja za duže snimanje sa svim kanalima
- 4Gbit hardverske memorije za brzo Buffer snimanje
- USB 3.0 komunikacija sa prenosom podataka do 5Gbps
- Buffer, Stream i Roll režimi akvizicije
- Napredni trigger: rising edge, falling edge, high level, low level i any-edge
- Serijski i paralelni trigger za ciljano hvatanje digitalnih događaja
- Više od 170 protokol dekodera i podrška za custom protocol biblioteku
- 4-kanalni PWM izlaz 3.3V, 1Hz–20MHz
- Merenje širine impulsa, periode, frekvencije, duty cycle-a i vremenskih razlika između kanala
- Pretraga talasnog oblika po nivou ili ivici signala
- Izvoz podataka u CSV ili BIN formatu
- Kompaktno kućište približno 90 × 81 × 11.5mm sa USB Type-C priključkom
Primena
FNIRSI DLA-32 Plus koristi se za analizu digitalnih magistrala, debugging mikrokontrolerskih i FPGA sistema, proveru komunikacionih protokola, servis digitalnih ploča, razvoj IoT uređaja, testiranje paralelnih sabirnica, proveru timing odnosa između većeg broja signala, analizu memorijskih i kontrolnih linija, proveru senzorskih sistema i dijagnostiku povremenih grešaka u digitalnoj elektronici. Posebno je koristan kada 16 kanala nije dovoljno i kada je potrebno istovremeno posmatrati veliki broj signala.
Tehničke karakteristike
- Proizvođač: FNIRSI
- Model: DLA-32 Plus
- Serija: DLA-16 Plus / DLA-32 Plus Logic Analyzer
- Tip instrumenta: USB logički analizator za digitalne signale
- Broj digitalnih kanala: 32 kanala
- Maksimalno uzorkovanje: Do 1GHz u režimima sa manjim brojem kanala
- 1CH uzorkovanje: Do 1CH / 1GHz
- 8CH uzorkovanje: Do 8CH / 1GHz
- 32CH Buffer uzorkovanje: Do 32CH / 250MHz za DLA-32 Plus
- 32CH Stream uzorkovanje: Do 32CH / 50MHz za DLA-32 Plus
- Hardverska memorija: 4Gbit hardverska memorija za Buffer režim akvizicije
- Povezivanje sa računarom: USB 3.0
- Brzina USB prenosa: Do 5Gbps
- USB priključak na uređaju: USB Type-C
- Režimi akvizicije: Buffer, Stream i Roll režim
- Buffer režim: Brzo snimanje digitalnih signala u hardversku memoriju
- Stream režim: Duža akvizicija digitalnih signala uz prenos podataka ka računaru
- Roll režim: Real-time praćenje talasnih oblika
- Trigger funkcije: Rising edge, falling edge, high level, low level i any-edge trigger
- Serijski trigger: Da, za ciljano hvatanje događaja u serijskoj komunikaciji
- Paralelni trigger: Da, multi-level parallel triggering
- Dekodovanje protokola: Više od 170 protokol dekodera
- Custom protocol support: Da, otvorena biblioteka protokola za prilagođene dekodere
- PWM izlaz: 4 kanala PWM izlaza
- PWM nivo signala: 3.3V
- PWM frekvencijski opseg: 1Hz – 20MHz
- Merenja talasnih oblika: Širina impulsa, perioda, frekvencija, duty cycle, cross-channel i vremenske razlike između kanala
- Pretraga talasnog oblika: Pretraga po nivou signala ili ivici, zumiranje i navigacija kroz snimljene podatke
- Softver: DLA-Logic softver
- Funkcije softvera: Više stranica, prilagođene boje kanala, prečice, firmware update, kineski/engleski interfejs i light/dark teme
- Čuvanje projekta: .demo format
- Izvoz podataka: CSV ili BIN fajlovi
- Status indikacija: LED indikatori za brzo prepoznavanje stanja uređaja
- Dimenzije: Približno 90 × 81 × 11.5mm
- Radno okruženje: -5 °C do +40 °C, relativna vlažnost do 80%
- Uslovi skladištenja: Čuvati u čistom i suvom prostoru, zaštićeno od vlage, pritiska, mehaničkog oštećenja i direktnog sunca

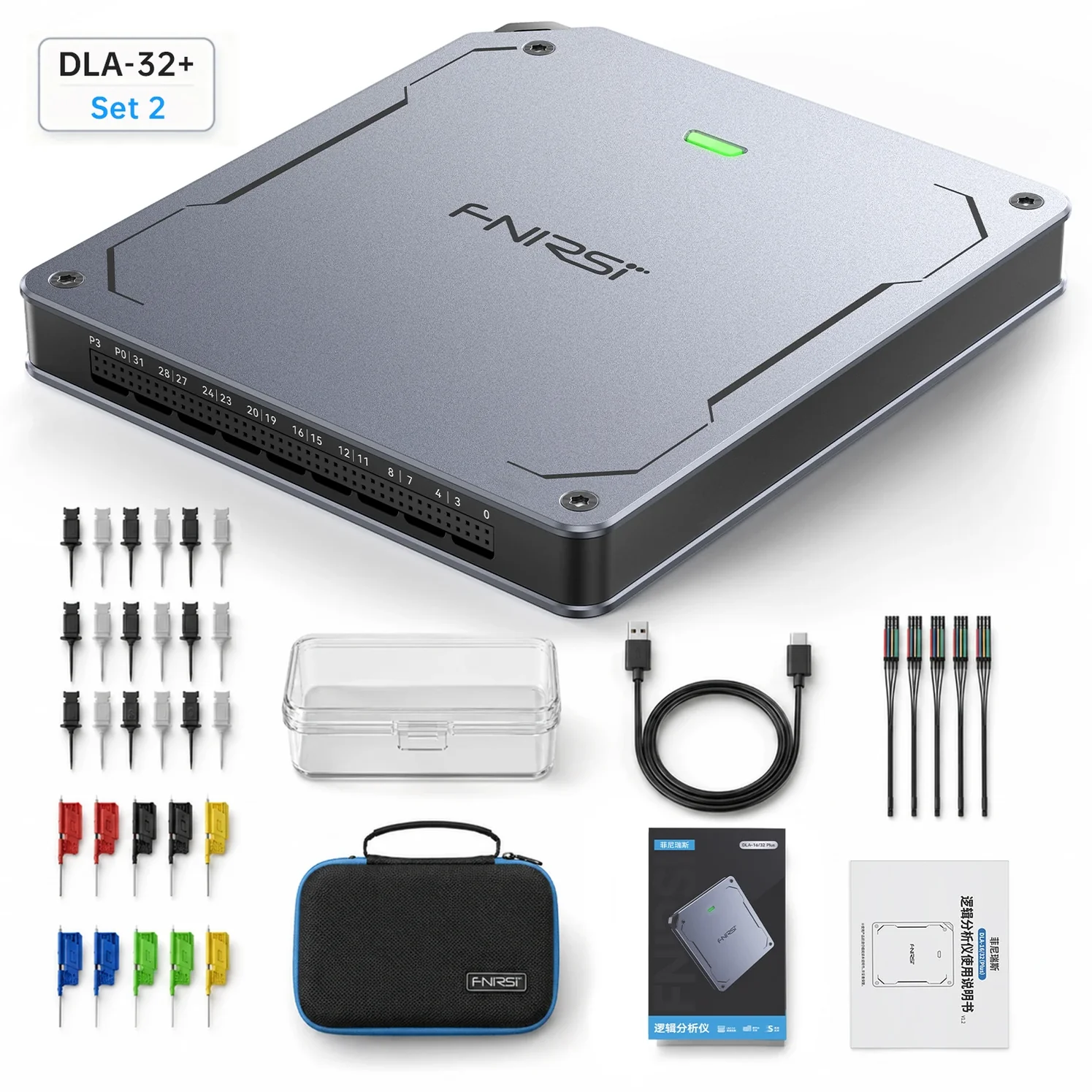

- Sadržaj pakovanja: DLA-16 Plus ili DLA-32 Plus logički analizator, 4 seta × 5 shielded kablova, 18 mini IC test kukica, USB 3.0 data kabl, 10 IC test kukica, providna kutija za test kukice, torbica za odlaganje, korisničko uputstvo i pakovanje
- Glavna prednost u odnosu na DLA-16 Plus: DLA-32 Plus ima 32 kanala i bolji je izbor za kompleksne digitalne sisteme gde treba istovremeno pratiti više signala
- Važna napomena: Logički analizator je namenjen za digitalne logičke signale. Pre povezivanja proveriti dozvoljene naponske nivoe ulaza, zajedničku masu i šemu povezivanja kako ne bi došlo do oštećenja uređaja ili testirane elektronike.
FNIRSI DLA-32 Plus je najbolji izbor kada je prioritet veći broj kanala, a ne maksimalna brzina na svim linijama. U odnosu na DLA-16 Plus, ovaj model omogućava istovremeno posmatranje do 32 signala, što je važno kod paralelnih magistrala, memorijskih interfejsa, kompleksnih kontrolnih signala i sistema sa više senzora, komunikacionih linija ili mikrokontrolera.
Za korisnike koji uglavnom analiziraju 8 ili 16 signala i žele veću brzinu uzorkovanja na svim kanalima, DLA-16 Plus može biti bolji izbor. Za inženjere i servisere kojima je potrebno više vidljivosti nad kompletnim digitalnim sistemom, DLA-32 Plus pruža širi pregled i lakše povezivanje većeg broja test tačaka.
