Opis

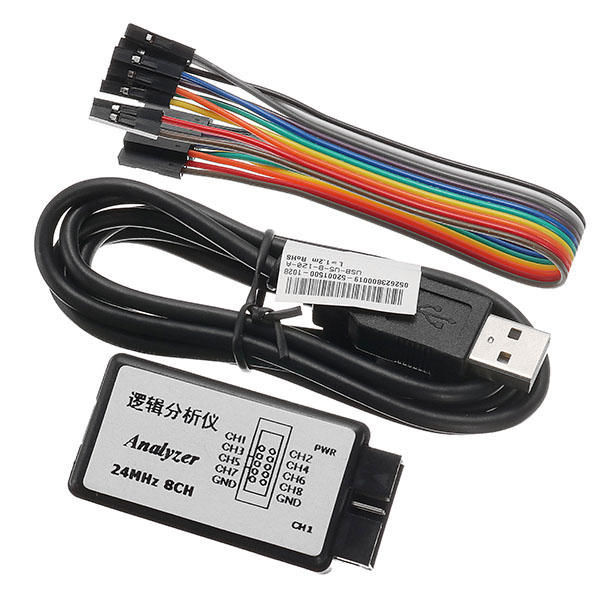

🔍 USB 8CH 24MHz Logic Analyzer – 8-kanalni digitalni analizator logičkih signala za razvoj i dijagnostiku elektronike
USB 8CH 24MHz Logic Analyzer je kompaktan i efikasan alat za analizu digitalnih signala koji se koristi u razvoju, testiranju i dijagnostici elektronskih uređaja. Ovaj analizator omogućava istovremeno praćenje do 8 digitalnih kanala sa maksimalnom brzinom uzorkovanja od 24 MHz, što ga čini idealnim za rad sa popularnim komunikacionim protokolima kao što su I2C, UART, SPI i drugi serijski interfejsi.
Uređaj se povezuje sa računarom putem USB interfejsa i kompatibilan je sa softverom koji podržava Saleae protokol (verzija 1.1.30). Zahvaljujući velikom broju uzoraka i visokoj brzini akvizicije, moguće je precizno analizirati i najkraće digitalne događaje u komunikaciji između mikrokontrolera, senzora i drugih digitalnih komponenti.
Sa ulaznom impedansom od približno 1 MΩ i podrškom za logičke nivoe do 5 V, ovaj analizator je kompatibilan sa većinom mikrokontrolerskih i digitalnih sistema uključujući Arduino, Raspberry Pi, FPGA i druge razvojne platforme.
⚙️ Ključne karakteristike
- 8-kanalni USB logički analizator za digitalne signale
- Maksimalna brzina uzorkovanja do 24 MHz
- Istovremeno snimanje i analiza 8 digitalnih kanala
- Podrška za popularne komunikacione protokole (I2C, SPI, UART)
- Kompatibilnost sa Saleae softverom (verzija 1.1.30)
- Kompaktan USB uređaj jednostavan za povezivanje sa računarom
- Pogodan za razvoj mikrokontrolerskih projekata i debugging
- Podržava digitalne logičke nivoe do 5 V
📊 Tehničke karakteristike
| Karakteristika | Vrednost |
|---|---|
| Tip uređaja | USB logički analizator |
| Broj kanala | 8 digitalnih kanala |
| Maksimalna brzina uzorkovanja | 24 MHz |
| Brzina uzorkovanja po kanalu | Do 24 MS/s |
| Podržani protokoli | I2C, SPI, UART i drugi serijski interfejsi |
| Logički nivo | 0.8 V (LOW) / 2.0 V (HIGH) |
| Maksimalni ulazni napon | 5 V (do 5.25 V CMOS) |
| Ulazna impedansa | ≈ 1 MΩ / 10 pF |
| Interfejs | USB |
| Softverska kompatibilnost | Saleae Logic software (verzija 1.1.30) |
| Primena | Razvoj elektronike, debugging mikrokontrolera, analiza digitalnih komunikacija |
🛠️ Primena
USB 8CH logički analizator koristi se u razvoju i testiranju digitalnih sistema:
- Debugging mikrokontrolera (Arduino, STM32, ESP, Raspberry Pi)
- Analiza komunikacionih protokola (I2C, SPI, UART)
- Razvoj i testiranje digitalnih kola
- Edukacija i laboratorijske vežbe iz elektronike
- Dijagnostika komunikacije između elektronskih modula
- Testiranje senzora, modula i embedded sistema
📦 Sadržaj pakovanja
- USB 8CH 24MHz Logic Analyzer uređaj
- 10 DuPont kablova u različitim bojama
- USB Mini kabl za povezivanje sa računarom
