Opis

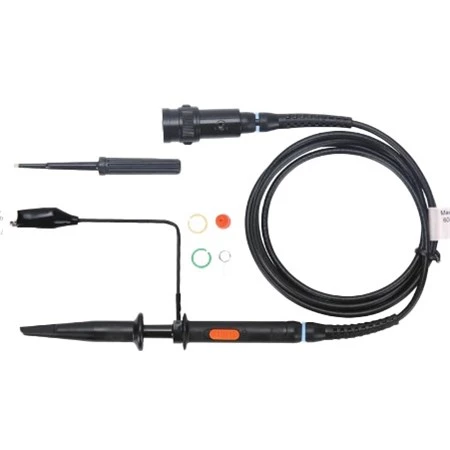

UNI-T P06 osciloskopska sonda 300 MHz sa odnosom 1:1 / 10:1 za zamenu i precizna merenja na UNI-T osciloskopima
UNI-T P06 je zamenska osciloskopska sonda namenjena za upotrebu sa UNI-T osciloskopima. Ovaj model predstavlja pasivnu sondu sa odnosom 1:1 i 10:1, što omogućava prilagođavanje merenja različitim potrebama u radu sa elektronskim signalima.
Sa propusnim opsegom od 300 MHz, sonda je predviđena za precizno ispitivanje i analizu signala, dok definisane vrednosti ulaznog otpora, ulazne kapacitivnosti i kompenzacionog opsega omogućavaju pouzdan rad u odgovarajućim mernim uslovima. UNI-T P06 je praktično rešenje kada je potrebna zamenska sonda za kompatibilne UNI-T osciloskope.
Karakteristike proizvoda
- Zamenska sonda za UNI-T osciloskope
- Pasivna osciloskopska sonda
- Odnos sonde 1:1 / 10:1
- Propusni opseg 300 MHz
- Ulazni otpor 1x: 1 MΩ ±2%
- Ulazni otpor 10x: 10 MΩ ±2%
- Ulazna kapacitivnost 1x: 85 pF do 115 pF
- Ulazna kapacitivnost 10x: 5 pF do 17.5 pF
- Kompenzacioni opseg 10x: 5 pF do 30 pF
- Radni napon 1x: 300 Vp-p
- Radni napon 10x: 600 Vp-p
Tehničke karakteristike
| Proizvođač | UNI-T |
| Model | P06 |
| Tip proizvoda | Osciloskopska sonda |
| Namena | Zamenska sonda za UNI-T osciloskope |
| Tip sonde | Pasivna |
| Odnos sonde | 1:1 / 10:1 |
| Propusni opseg | 300 MHz |
| Ulazni otpor pri 1x | 1 MΩ ±2% |
| Ulazni otpor pri 10x | 10 MΩ ±2% |
| Ulazna kapacitivnost pri 1x | 85 pF ~ 115 pF |
| Ulazna kapacitivnost pri 10x | 5 pF ~ 17.5 pF |
| Kompenzacioni opseg pri 10x | 5 pF ~ 30 pF |
| Radni napon pri 1x | 300 Vp-p |
| Radni napon pri 10x | 600 Vp-p |
Primena
UNI-T P06 osciloskopska sonda namenjena je za merenje i analizu električnih signala na kompatibilnim UNI-T osciloskopima. Pogodna je kao zamenska sonda u servisnim, laboratorijskim i tehničkim okruženjima gde su važni stabilno povezivanje, odgovarajući propusni opseg i mogućnost izbora odnosa 1:1 ili 10:1 u skladu sa zahtevima merenja.
