Opis

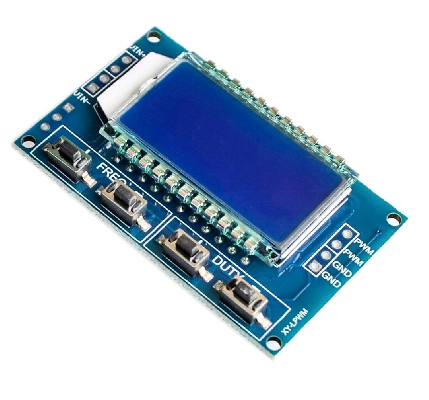

🔧 1 Hz–150 kHz Signal Generator PWM Modul sa LCD ekranom – Precizno generisanje impulsa i podešavanje radnog ciklusa
Ovaj višenamenski PWM signalni generator omogućava korisnicima da precizno podešavaju frekvenciju i radni ciklus pravougaonih impulsa, u opsegu od 1 Hz do 150 kHz. Zahvaljujući LCD ekranu i tasterima za upravljanje, modul je idealan za profesionalnu i laboratorijsku upotrebu – od kontrole motora do testiranja elektronskih kola i mikrokontrolerskih sistema.
⚙️ Tehničke karakteristike
- Model: XY-LPWM / XY-PWM1
- Ulazni napon: DC 3.3 V – 30 V (podržava i napajanje putem Micro USB 5 V)
- Frekvencijski opseg: 1 Hz – 150 kHz (Normal režim), do 15 kHz u preciznom režimu
- Preciznost frekvencije: ±2 %
- Radni ciklus: 0–100 % (Normal), 0.00–100.00 % (Precizni režim)
- Preciznost radnog ciklusa: 1 % (Normal), 0.1 % (Precizni režim)
- Izlazni signal: Pravougaoni PWM signal, amplituda jednaka naponu napajanja
- Maksimalna izlazna struja: < 30 mA
- Interfejs: 4 tastera (FREQ+/–, DUTY+/–) + rotacioni potenciometar
- Serijska komunikacija: UART, 9600 bps (za čitanje/podešavanje parametara)
- Radna temperatura: –40 °C do +85 °C
- Dimenzije modula: 79 × 43 × 37 mm
🧩 Primena
- Testiranje i razvoj elektronskih kola sa PWM ulazima
- Upravljanje DC motorima i LED osvetljenjem sa podešavanjem intenziteta
- Simulacija signala za mikrokontrolere i digitalnu elektroniku
- Laboratorijski eksperimenti i nastava u oblasti elektrotehnike
- Uređaji za precizno vremensko upravljanje impulsima
Uređaj je pogodan za sve inženjere i hobiste kojima je potrebno stabilno i precizno PWM generisanje. Intuitivan je za korišćenje i jednostavno se integriše u različite elektronske projekte i kontrolne sisteme.
