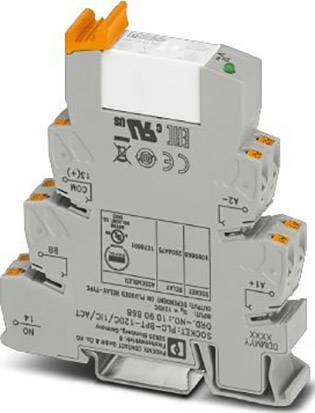

Opis
Dimenzija proizvoda, visina: 80 mm – Dimenzija proizvoda, sirina: 14 mm – Dimenzije proizvoda, duzina: 94 mm – Dodatne tehnicke informacije: Gubitak snage pri nominalnom stanju: 0,4 W
Maksimalni prekidacki napon: 250 V AC / DC (za napone vece od 250 V (L1, L2, L3) izmedju istih terminala susjednih modula, PLC-ATP razdvajajuca ploca mora biti postavljena. Tada se potencijalno premoscivanje vrsi s FBST 8-PLC … ili … FBST 500 …)
Minimalni prekidacki napon: 12 V (pri 100 mA)
Minimalna prekidacka struja: 100 mA (pri 12 V DC)
Maksimalna struja pritiska: 80 A (za 20 ms)
Maksimalni kapacitet loma (ohmicko opterecenje):
144 W (pri 24 V DC)
58 W (pri 48 V DC)
48 W (pri 60 V DC)
50 W (pri 110 V DC)
80 W (pri 220 V DC)
85 W (pri 250 V DC)
Prekidacki kapacitet:
2 A (pri 24 V, DC13)
0,2 A (pri 110 V, DC13)
0,2 A (pri 250 V, DC13)
6 A (pri 24 V, AC15)
6 A (pri 120 V, AC15)
6 A (pri 250 V, AC15)
Instalacijski polozaj: bilo koji
Upute za ugradnju: mogu se dodavati bez razmaka
Duljina trake: 8 mm
Presjek konduktora kruti: 0,14 mm2 … 2,5 mm2
Presjek provodnika fleksibilan: 0,14 mm2 … 2,5 mm2
Presjek provodnika AWG: 26 … 14
Nazivni napon izolacije: 250 V AC
Nazivni impulsni napon: 6 kV
Izolacija: Sigurno odvajanje, pojacana izolacija
Kategorija prenapona: III – Kontaktni materijal: AgSnO – Nazivni napon: 12 V/DC – Odredjene znacajke releja: s led – Prebacivanje struje (maks.): 6 A – Preklopni napon (maks.): 250 V DC/AC – Prikljucak (komponente): Push-In stezaljka – Temperatura (maks.): +60 ?C – Temperatura (min): -40 ?C – Vijek trajanja (mehanicki): 3x 107operacije – Vrijeme odziva: 8 ms – Vrijeme opadanja: 10 ms – Vrsta kontakta (LOV): 1 zatvarac – Vrsta zastite: vrsta relejske zastite RT II
