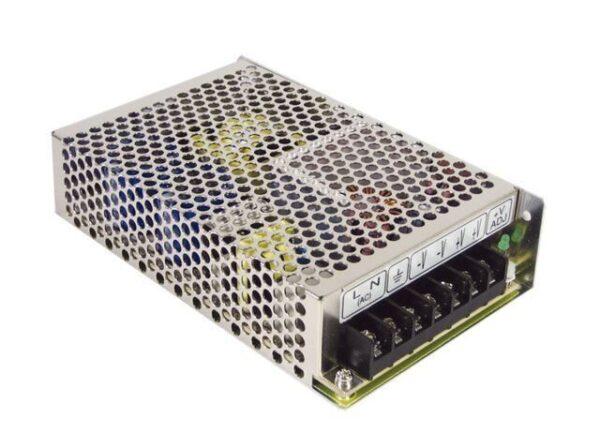

🔌 Napajanje/ispravljač Mean Well RS-100-12 – 12V, 8,5A, 100W
Mean Well RS-100-12 je kompaktno, jednoizlazno AC/DC prekidačko napajanje namenjeno industrijskim i LED aplikacijama. Univerzalni ulaz od 88–264 VAC (125–373 VDC) omogućava globalnu primenu, dok pasivno hlađenje i robusno metalno kućište obezbeđuju pouzdan rad u zahtevnim uslovima. :contentReference[oaicite:0]{index=0}
⚙️ Tehničke karakteristike
Parametar | Vrednost |
---|---|
Proizvođač | Mean Well |
Model | RS-100-12 |
Ulazni napon | 88 – 264 VAC (47 – 63 Hz) / 125 – 373 VDC (izdrži 300 VAC udar do 5 s) :contentReference[oaicite:1]{index=1} |
Izlazni napon | 12 V DC :contentReference[oaicite:2]{index=2} |
Izlazna struja | 8,5 A (maks. 102 W, nominalno 100 W) :contentReference[oaicite:3]{index=3} |
Regulacija izlaza (premena) | ±10 % pomoću ugrađenog potenciometra (V.Adj) :contentReference[oaicite:4]{index=4} |
Efikasnost | Do 81 % pri punom opterećenju :contentReference[oaicite:5]{index=5} |
Ripple & Noise (maks.) | 150 mVp-p :contentReference[oaicite:6]{index=6} |
Zaštite | Kratki spoj, preopterećenje (hiccup mod), prenapon, pregrevanje (automatsko oporavljanje) :contentReference[oaicite:7]{index=7} |
Hlađenje | Pasivno (slobodni protok vazduha, bez ventilatora) :contentReference[oaicite:8]{index=8} |
Radna temperatura | –25 °C … +70 °C (derating iznad 50 °C) :contentReference[oaicite:9]{index=9} |
Izolacija | 3 kV AC izolacija između izlaza i ulaza :contentReference[oaicite:10]{index=10} |
Dimenzije (D × Š × V) | 159 × 97 × 38 mm :contentReference[oaicite:11]{index=11} |
Težina | ~0,60 kg :contentReference[oaicite:12]{index=12} |
Montaža | Chassis ‒ montaža na šasiju/kućište |
IP zaštita | IP20 (za unutrašnju upotrebu) :contentReference[oaicite:13]{index=13} |
Sertifikati | CB, CE, cURus, TUV :contentReference[oaicite:14]{index=14} |
💡 Karakteristike i prednosti
- Univerzalni ulaz: 88–264 VAC / 125–373 VDC bez dodatnih transformatora, uz mogućnost izdržavanja kratkog prenaponskog udara do 300 VAC :contentReference[oaicite:15]{index=15}
- Visoka pouzdanost: 100 % burn-in test pri punom opterećenju, 5G vibracioni test i elektrolitski kondenzatori otporni na 105 °C :contentReference[oaicite:16]{index=16}
- Pasivno hlađenje: Bez ventilatora – tihi rad i minimalno održavanje :contentReference[oaicite:17]{index=17}
- Potpune zaštite: Kratki spoj, preopterećenje, prenapon i pregrevanje sa automatskim oporavljanjem (hiccup mod) :contentReference[oaicite:18]{index=18}
- Precizna regulacija: Izlaz ±10 % pomoću potenciometra za fino podešavanje napona prema potrebama opterećenja :contentReference[oaicite:19]{index=19}
- Robusno kućište: Metalno, IP20, otporno na vibracije i udare, pogodno za industrijske panele i kućišta :contentReference[oaicite:20]{index=20}
- Kompaktne dimenzije: 159 × 97 × 38 mm i težina od 0,60 kg štede prostor u ormarićima i na šasiji :contentReference[oaicite:21]{index=21}
- Povećana pouzdanost: Elektrolitski kondenzatori rade na 105 °C, produžavajući vek napajanja u temperaturnim ekstremima :contentReference[oaicite:22]{index=22}
- LED indikator: Signalizira prisustvo napajanja (Power ON) za brzu dijagnostiku stanja :contentReference[oaicite:23]{index=23}
🔧 Primena
Mean Well RS-100-12 je idealan za:
- Napajanje LED traka, LED modula i osvetljenja u kontrolnim ormarima
- PLC sisteme, industrijske kontrolere i HMI ekrane
- Telekomunikacione i mrežne uređaje u ormarićima
- Instrumente, merni uređaje i senzore koji zahtevaju stabilan 12 V DC izvor
- Elektronske sklopove u industrijskim i laboratorijskim okruženjima
- Ugradbene aplikacije gde je potreban kompaktan i pouzdan izvor napajanja
