Opis

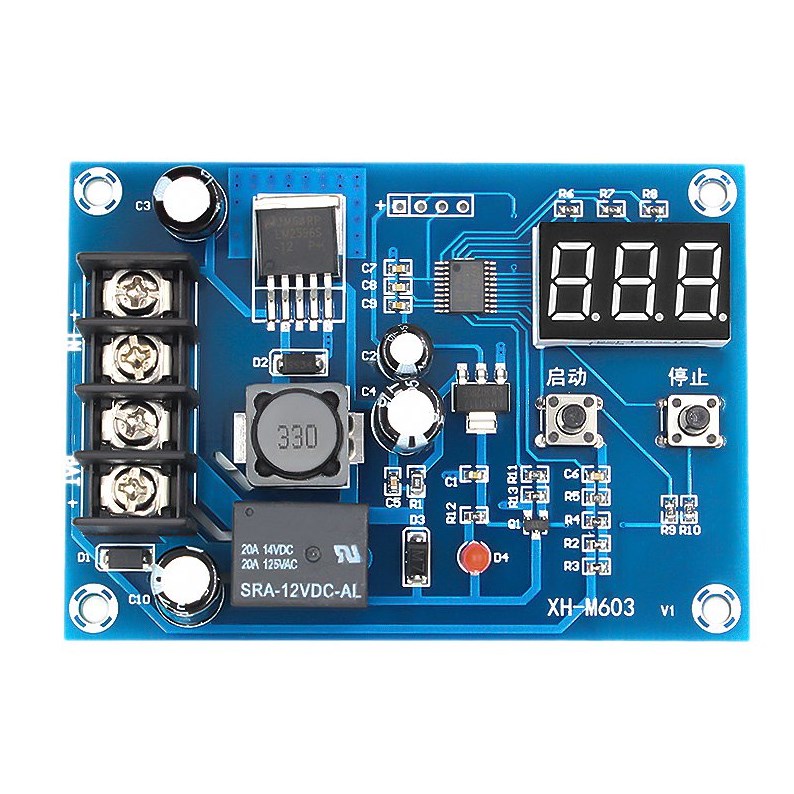

📟 Kontrolni modul punjenja XH-M603, DC 10–30 V, preciznost 0,1 V
Kontrolni modul punjenja XH-M603 pruža preciznu kontrolu punjenja litijumskih i olovno-kiselih baterija napona od 12 V do 24 V. Opremljen je digitalnim LED ekranom sa prikazom na jednu decimalu (0,1 V) i direktnim izlazom, što omogućava korisniku podešavanje početnog i zaustavnog napona sa tolerancijom od ±0,1 V. Modul je pogodan za DIY solarne sisteme, UPS, prenosne baterijske pakete i ostale aplikacije koje zahtevaju pouzdani nadzor i automatsko isključivanje punjenja kada baterija dostigne željeni nivo napona.
🔧 Tehničke karakteristike
| Karakteristika | Specifikacija |
|---|---|
| Model | XH-M603 |
| Ulazni napon | DC 10–30 V |
| Prikaz napona | Digitalni LED ekran, preciznost 0,1 V |
| Preciznost kontrole | 0,1 V |
| Tip izlaza | Direktni izlaz (bez dodatnog regulatora) |
| Tolerancija napona | ±0,1 V |
| Radni napon baterije | 12–24 V (baterije za skladištenje) |
| Veliki LED displej | Prikaz realnog napona punjenja i zaustavljanja |
| Način montaže | PCB modul za ugradnju u kućište |
| Temperaturni opseg rada | –20 °C do +60 °C |
| Potrošnja u praznom hodu | < 20 mA |
| Dimenzije modula | 50 × 30 × 15 mm (približno) |
| Težina | ≈ 25 g |
🛠️ Način korišćenja
- Podešavanje početnog napona: U normalnom prikazu napona pritisnite taster “SET” da bi ekran prikazao vrednost početnog napona punjenja. Zadržite pritisak 3 s dok LED dioda ne počne da treperi, zatim kratkim pritiscima prilagodite željeni napon za početak punjenja.
- Podešavanje zaustavnog napona: U normalnom prikazu napona pritisnite taster “SET” dok se ne prikaže vrednost zaustavnog napona. Zadržite pritisak 3 s dok LED dioda ne treperi, zatim kratkim pritiscima podesite željeni napon za zaustavljanje punjenja.
- Resetovanje fabričkih podešavanja: Dok je modul uključen, pritisnite istovremeno tastere “START/STOP” i “SET” dok LED dijagonala ne prikaže “888”, čime se vraćaju fabrička podešavanja.
- Modul će automatski prekinuti punjenje kada naponska vrednost dostigne podešeni zaustavni napon i ponovo započeti punjenje ako napon padne ispod podešenog početnog napona.
🏭 Primena
- Kontrola punjenja litijumskih baterija (LiFePO4, Li-ion) u solarnim sistemima i UPS aplikacijama
- Automatsko praćenje i isključivanje punjenja olovno-kiselih akumulatora (12 V/24 V)
- Praktično rešenje za DIY baterijske pakete, prenosne punjače i električne alate na napajanje baterijama
- Industrijski i laboratorijski projekti kojima je potreban precizan nadzor napona punjenja
- Električni bicikli, skuter vozila i ostali prenosni uređaji koji zahtevaju sigurnosnu kontrolu punjenja
