Opis

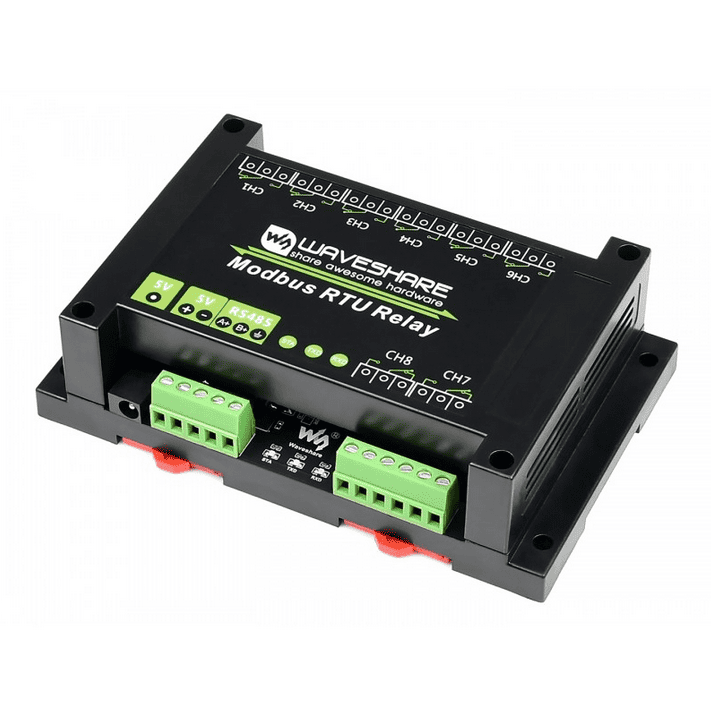

🔌 Industrijski Modbus RTU 8‑kanalni rele modul – RS485, izolovan, sa višeslojnom zaštitom
Ovaj profesionalni rele modul pruža pouzdano upravljanje čak 8 električnih krugova putem RS485 magistrale i Modbus RTU protokola. Idealan je za industrijske aplikacije kao što su automatizacija pogona, SCADA sistemi, distribuirana kontrola i IoT projekti. Sa ABS kućištem za montažu na DIN šinu, višestrukom izolacijom i zaštitom, uređaj omogućava bezbedan i robustan rad u zahtevnim uslovima.
⚙️ Tehničke karakteristike
| Karakteristika | Specifikacija |
|---|---|
| Interfejs | RS485, Modbus RTU |
| Broj kanala | 8 rele izlaza (1NO + 1NC po kanalu) |
| Kontaktna opterećenja | ≤10 A @ 250 VAC / 30 VDC (Novo: opciono verzija E do 30 A) |
| Naponski opseg | 5 V DC (model B), 7–36 V DC (model E) |
| Baud rate | 4800–256000 bps, default 9600,8,N,1 |
| Adresa uređaja | 1–255, podesiva (MUL wildcard), RS485 kaskadiranje |
| Izolacija & zaštita | Galvanska izolacija napajanja i signala; TVS, resetabilni osigurači, ESD, opto‑izolatori, zaštita od pogrešne polariteta |
| LED indikatori | STA (MCU), TXD, RXD – status komunikacije |
| Kućište | ABS, DIN‑šina montaža, robustno |
| Dimenzije i težina | ≈145×90×40 mm, ≈0.34 kg (manje verzije) |
🔧 Primena u industriji
- Upravljanje industrijskim mašinama i pogonima
- Automatizacija sistema u SCADA arhitekturi
- Distribuirani I/O u elektroenergetskim i infrastrukturnim objektima
- Ugradnja u DIN‑šinsku kontrolnu fioku u fabričkoj automatizaciji
- Sigurno upravljanje opterećenjima – motori, ventili, pumpe, LED rasveta
🔗 Zvanična dokumentacija i uputstva:
Waveshare Modbus RTU Relay Wiki
