Opis

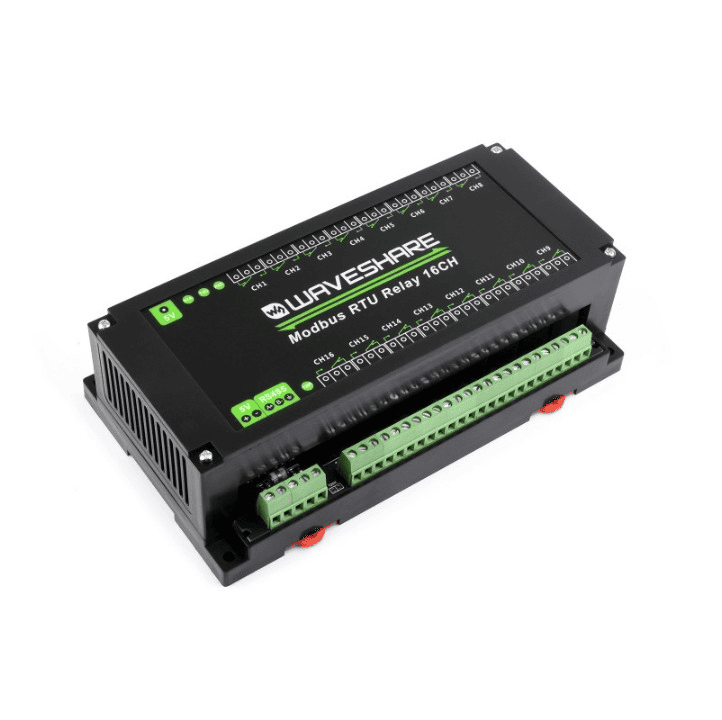

🔌 Industrijski Modbus RTU 16‑kanalni RS485 rele modul – Maksimalna izolacija i robustnost za profesionalnu kontrolu
Ovaj profesionalni rele modul omogućava upravljanje 16 električnih krugova putem RS485 magistrale koristeći Modbus RTU protokol. Zahvaljujući višeslojnoj izolaciji i zaštitama (napajanje, signal, TVS diode, resetabilni osigurači, opto-izolatori), zajedno sa kućištem za montažu na DIN šinu, predstavlja optimalno rešenje za kompleksne industrijske i SCADA sisteme.
⚙️ Tehničke karakteristike
| Parametar | Specifikacija |
|---|---|
| Interfejs | RS485 (Modbus RTU) |
| Broj kanala | 16 rele izlaza (1 NO + 1 NC po kanalu) |
| Kontaktno opterećenje | ≤10 A @ 250 VAC / 30 VDC |
| Naponski režim | 5 V DC napajanje integrisano, izolovano napajanje za rele sekciju |
| Baud rate | 4800–256000 bps, default: 9600‑8‑N‑1 |
| Adresa uređaja | Podesiva 1–255, omogućeno kaskadiranje više modula |
| Izolacija & zaštita | Galvanska izolacija napajanja i signala, ADI magnetna izolacija, TVS, resetabilni osigurači, opto‑izolatori, zaštita od obrnutog polariteta |
| LED indikatori | STA (MCU), TXD, RXD |
| Kućište | ABS, DIN‑šina montaža |
| Dimenzije i težina | ≈200×100×59 mm, ≈0.556 kg |
🔧 Primena
- Upravljanje ventilima, pumpama, motorima i drugim krugovima u industrijskim postrojenjima
- DIN‑šinsko rešenje za SCADA i PLC automatizaciju
- Distribuirana I/O infrastruktura u elektro i industrijskim sistemima
- Sigurna integracija sa visokim zahtevi za EMI/ESD zaštitu
- Moduli se kaskadiraju za veliku modularnost i skalabilnost
🔗 Zvanična dokumentacija i Wiki:
Waveshare Modbus RTU 16CH Relay Wiki
