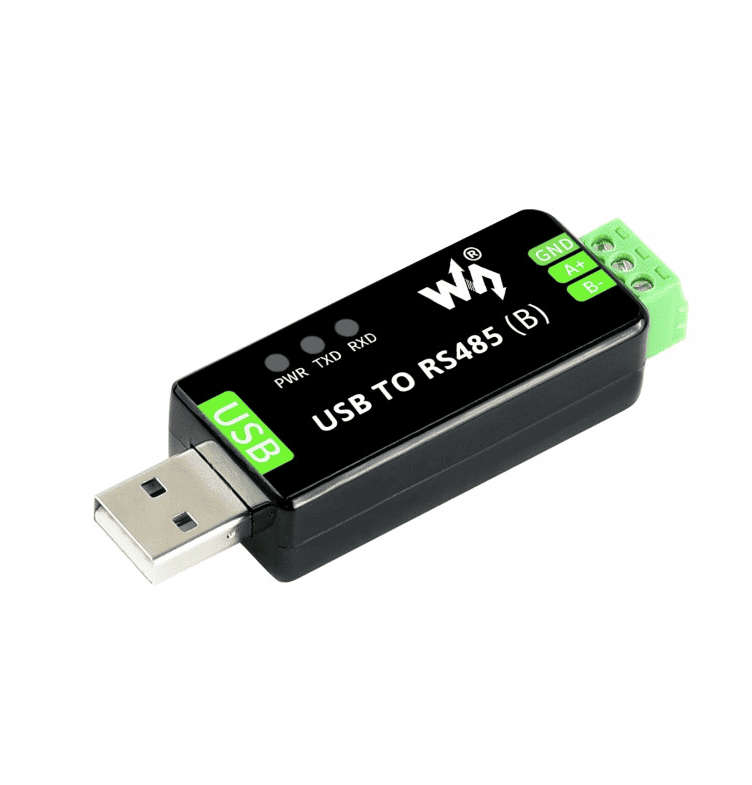

🔌 Industrijski USB → RS‑485 konvertor (B) – Izolovan, robustan, sa originalnim CH343G čipom
USB → RS‑485 konvertor (B) predstavlja industrijsko rešenje za pouzdanu serijsku konekciju između računara i RS‑485 mreža. Sa originalnim CH343G i SP485EEN čipovima, uređaj nudi stabilnu i brzu komunikaciju u opsegu od 300 bps do 3 Mbps. Ugrađena galvanska izolacija, TVS diode, ESD zaštita i resetabilni osigurač osiguravaju visoku otpornost na prenaponske udare i elektromagnetne smetnje. Egzemplarna je kompaktnost dimenzija, podrška za virtuelne COM portove i LED indikatori za jednostavno praćenje statusa.
⚙️ Tehničke karakteristike
| Karakteristika | Specifikacija |
|---|---|
| Host interfejs | USB‑A, 5 V napajanje |
| Uređaj | 1 × RS‑485 half‑duplex (šraf terminal: A+, B−, GND) |
| Čipset | CH343G + SP485EEN |
| Baud rate | 300 bps – 3 Mbps |
| Izolacija i zaštita | Galvanski izolovan signal i napajanje; 600 W prenaponska, TVS dioda, 15 kV ESD, 200 mA self-reset fitilj |
| Terminacioni otpornik | 120 Ω, uključen prekidačem |
| LED indikatori | PWR, TXD, RXD – pregled statusa napajanja i komunikacije |
| Prenosna udaljenost | USB ~5 m; RS‑485 do ~1.2 km, do 32 čvora |
| Radna temperatura | -15 °C … +70 °C; relativna vlažnost 5 %–95 % |
| OS podrška | Windows (XP → 11), Linux, macOS, Android, WinCE |
| Dimenzije i težina | 53 × 23.5 × 14.6 mm; ≈85 g |
🔧 Primena
- Povezivanje PC/Laptopa sa RS‑485 uređajima (PLC, čitači, moduli)
- Industrijska automatizacija, SCADA, IoT i M2M aplikacije
- Rad u okruženjima sa visokim EMI/ESD izazovima – zbog zaštitnih elemenata
- Virtuelni COM port olakšava integraciju u postojeće softverske sisteme
- Jednostavna montaža na radni sto ili u kontrolnu fioku
🔗 Zvanična dokumentacija:
Waveshare USB_TO_RS485_(B) Wiki
