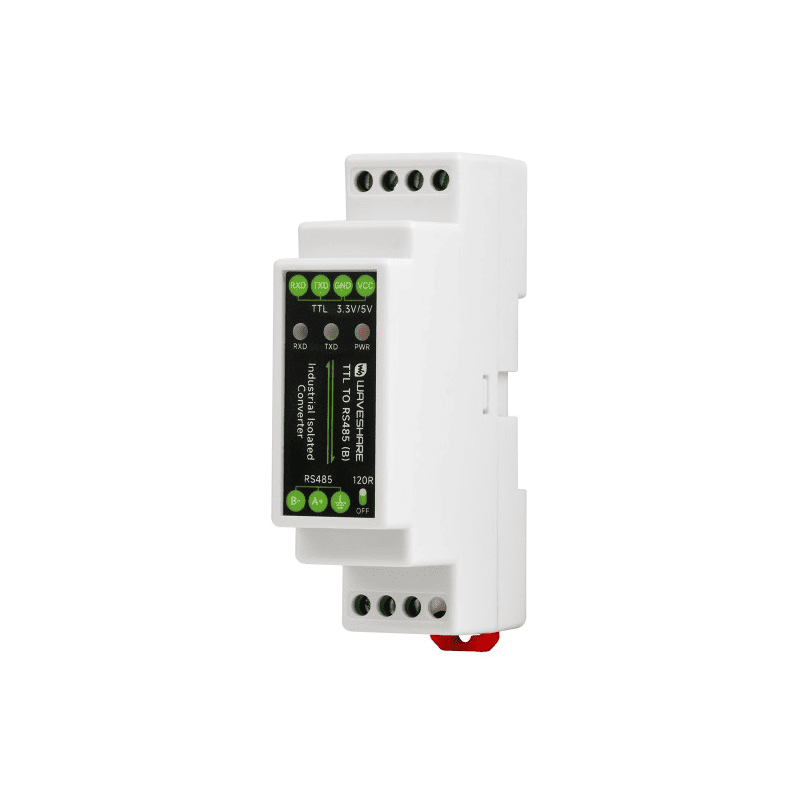

🔌 Rail‑mount TTL→RS485 konvertor – Industrijska galvansko‑izolovana jedinica za DIN šinu
TTL TO RS485 (B) je profesionalni konvertor koji transformiše TTL signale (3.3–5 V) u diferencijalni RS‑485 signal, idealan za industrijska okruženja. Sa galvanskom izolacijom napajanja i signala, TVS zaštitom, resetabilnim osiguračem i ESD prevencijom, omogućava stabilnu, bezbednu i dugoročnu primenu – bez dodatnog napajanja za RS‑485 deo. Montira se lako na standardnu 35 mm DIN šinu i podržava half‑duplex komunikaciju do 1.2 km.
⚙️ Tehničke karakteristike
| Parametar | Specifikacija |
|---|---|
| Interfejs | TTL (3.3–5 V) → RS‑485 half‑duplex |
| Galvanska izolacija | Za napajanje i signalno sučelje (unibody izolacija) |
| Zaštite | 600 W prenapon, 15 kV ESD, TVS dioda, resetabilni osigurač, zaštita od obrnutog polariteta |
| TTL konekcija | Skraćni terminalni blok (VCC, GND, TXD, RXD) |
| RS‑485 konektor | Skraćni terminalni blok (A+, B–), uključivi 120 Ω terminacioni otpornik prekidačem |
| Prijenosno rastojanje | TTL: ~10 m; RS‑485: do ~1.2 km, do 32 čvora |
| Kućište | ABS, DIN 35 mm montaža, kompaktno (91.6×58.7×23.3 mm) |
| Težina | ≈85 g |
| Radni mod | Point‑to‑point i Point‑to‑multipoint RS‑485 (32 čvora) |
🔧 Primena
- Povezivanje MCU‑a/senzora s RS‑485 mrežom u industrijskoj automatizaciji
- Interfejs između TTL UART‑a i Modbus/SCADA sistema na RS‑485
- DIN‑šinski ormarići u postrojenjima i kontrolne fioke
- Zaštita i stabilnost u zahtevnim elektro‑industrijskim okruženjima
- Kaskadiranje više jedinica radi proširenja čvorova i komunikacije
🔗 Zvanična stranica/tehnička dokumentacija:
Waveshare TTL_TO_RS485_(B) Wiki
