Opis

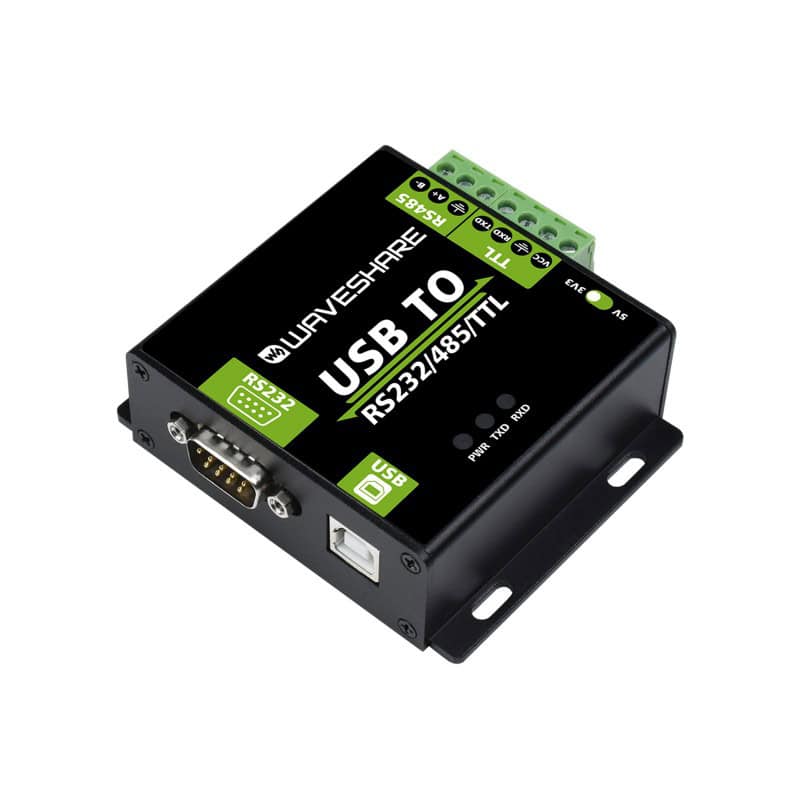

🔌 Waveshare USB → RS232/RS485/TTL – Industrijski izolovani multikonvertor
Ovaj industrijski konvertor iz Waveshare podržava konverziju iz USB (FT232RNL ili CH343G) na RS232, RS485/422 i TTL interfejse uz potpunu izolaciju signala i napajanja. Opremljen je aluminijumskim kućištem, TVS prenaponskom zaštitom, ESD zaštitom i resetabilnim osiguračem, čime je idealan za SCADA, IoT, automatizaciju i industrijske aplikacije gde je potrebna pouzdana i stabilna serijska konekcija.
⚙️ Tehničke karakteristike
- Interfejsi: USB‑B (FT232RNL/CH343G), RS232 (DB9 muški), RS485/422 (šrafni terminal A+, B-, GND), TTL UART (3.3/5 V)
- Baudrate: 300 – 921 600 bps (RS232/TLL), do 2 Mbps za RS485/422 :contentReference[oaicite:2]{index=2}
- Izolacija: galvan. i digitalna, izolacija napajanja i signala, do ~2 kV RMS :contentReference[oaicite:3]{index=3}
- Zaštite: TVS prenaponska dioda, ESD ±15 kV, 200 mA resetabilni osigurač :contentReference[oaicite:4]{index=4}
- Terminacija: Ugrađeni 120 Ω RS485/422 terminator s prekidačem :contentReference[oaicite:5]{index=5}
- Napajanje: USB 5 V, izolovano napajanje za uređaje
- Kućište i montaža: Aluminijumsko, sa otvorima za DIN šinu ili zid :contentReference[oaicite:6]{index=6}
- LED indikatori: PWR (crvena), TX (zelena), RX (plava) :contentReference[oaicite:7]{index=7}
- Temperatura rada: –15 °C … +70 °C, vlažnost 5–95 % RH :contentReference[oaicite:8]{index=8}
- Transparentni modovi: RS232: point‑to‑point (~15 m), RS485: point‑to‑multipoint do 32 čvora (~1200 m) :contentReference[oaicite:9]{index=9}
🧩 Primena
- Povezivanje USB računara s industrijskim uređajima preko RS232, RS485/422 ili TTL
- Sigurna long-range komunikacija, eliminacija ground-loop smetnji
- Integracija u SCADA/IoT sisteme, PLC-ove, RS485 mreže i serijsku automatizaciju
- Plug-and-play industrijsko rešenje otporno na prenapon i ESD
- Montaža u industrijske ormare, na DIN šinu ili zid
Waveshare USB konvertor pruža profesionalnu izolaciju, sigurnost i višekorisničku fleksibilnost za sve vrste serijske veze u zahtevnim uslovima.
