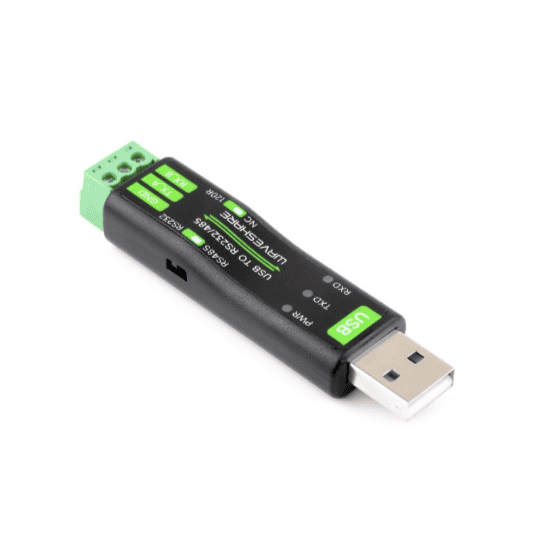

🔌 Waveshare USB → RS232/RS485/422/TTL – Industrijski izolovani multikonvertor
Waveshare USB-to-Serial izolovani konvertor je robustno rešenje za profesionalnu upotrebu, koje sigurno povezuje USB interfejs (FT232RNL ili CH343G) sa RS232 (DB9), RS485/422 (šrafne terminale) i TTL UART (3.3/5 V). Izolacija signala i napajanja do 2 kV RMS, zajedno sa TVS, ESD zaštitom i aluminijumskim kućištem, čine ga idealnim za SCADA, IoT i industrijske aplikacije ✔:contentReference[oaicite:2]{index=2}.
⚙️ Tehničke karakteristike
- Interfejsi: USB-B (5 V), RS232 DB9 muški, RS485/422 (A+, B-, GND terminal), TTL UART (TXD/RXD/GND + 3.3/5 V selektor) :contentReference[oaicite:3]{index=3}
- Baudrate: RS232: 300–921 600 bps; RS485/422: do 2 Mbps; TTL: do 2 Mbps :contentReference[oaicite:4]{index=4}
- Izolacija i zaštita: Galvanska i digitalna izolacija, izolacija napajanja, TVS prenaponska zaštita, 15 kV ESD, 200 mA reset-fuse :contentReference[oaicite:5]{index=5}
- Terminacija: Integrisan 120 Ω terminator za RS485/422, podešavanje putem džampera :contentReference[oaicite:6]{index=6}
- Kućište i montaža: Aluminijumsko, zidna ili DIN montaža, sa označenim šrafnim otvorima :contentReference[oaicite:7]{index=7}
- Indikatori: LED: PWR (crvena), TX (zelena), RX (plava) :contentReference[oaicite:8]{index=8}
- Radni uslovi: –15 °C do +70 °C, vlažnost 5–95 % RH :contentReference[oaicite:9]{index=9}
- Podržani OS: Windows, Mac, Linux, Android :contentReference[oaicite:10]{index=10}
🧩 Primena
- Povezivanje računara (USB) sa industrijskim serijskim uređajima (RS232/485/422/TTL)
- Dugolinijska diferencijalna komunikacija (RS485/422) do 1.2 km, point-to-multipoint
- SCADA / IoT / automatizacija – eliminacija ground-loop smetnji, poboljšana EMC zaštita
- Fleksibilna montaža – zidno ili na DIN šinu, pogodna za industrijske ormariće
- Plug‑and‑play, bez kašnjenja pri automatskom prebacivanju interfejsa
Ovaj Waveshare multikonvertor kombinuje pouzdanost, izolaciju i brzinu – odličan za složene serijske mreže u industrijskom i IoT kontekstu.
