Opis

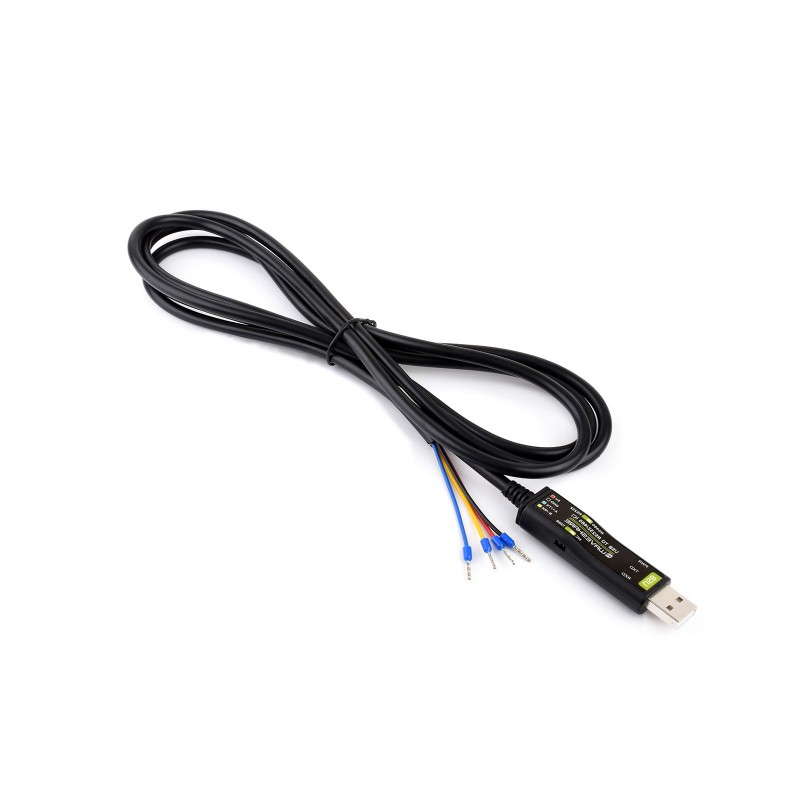

🔌 Waveshare USB → RS232/RS485/TTL – Industrijski izolovani multikonvertor (verzija “C”)
Ovaj uređaj posluje kao profesionalno industrijsko rešenje za serijsku komunikaciju, omogućavajući povezanost USB računara sa RS232, RS485 ili TTL uređajima. Baziran je na originalnom čipu FT232RNL, i opremljen je potpunom galvanskom izolacijom (napajanje i signal), prenaponskom zaštitom (TVS), ESD do 15 kV, samo-reset fuzibilima i aluminijumskim kućištem za montažu na DIN zid ili ormare
⚙️ Tehničke karakteristike
- Čipset: FT232RNL – pouzdana i stabilna USB ↔ serijska konverzija; multi‑OS podrška (Windows, macOS, Linux, Android)
- Interfejsi:
- USB‑B (host)
- RS232 – DB9 muški
- RS485 – A+ / B- / GND (šrafna terminala; 120 Ω terminator aktivira se džamperom)
- TTL UART – 3.3 V / 5 V, džamper selekcija
- Brzina prenosa: 300 bps – 921 600 bps (RS232/RS485); do ~2 Mbps za TTL
- Izolacija i zaštita: Galvanska izolacija napajanja i signala, TVS, ESD ±15 kV, samo-reset fuzibil
- LED indikatori: PWR (crvena), TXD (zelena), RXD (plava)
- Montaža: Aluminijumsko kućište sa rupama za DIN ili zidnu montažu, dimenzije ~84×64×24 mm
- Ambijent: radna temp. –15 °C … +70 °C, RH 5–95 %
🧩 Primena
- Povezivanje računara (USB) i industrijske opreme (PLC, senzori, HMI, kontroleri) sa RS‑232/RS‑485/TTL interfejsima
- Sigurni SCADA i IoT sistemi – zahvaljujući potpunoj izolaciji i ESD zaštiti
- Diferencijalna komunikacija do 1.2 km i auto‑direction za RS485
- DIN‑štinska montaža – idealno za ormare i mašinske linije
- Plug‑and‑play, bez dodatnih napajanja, podrška višestrukim platformama
Ovaj Waveshare konvertor je izgrađen sa fokusom na sigurnost, pouzdanost i profesionalnu upotrebu u zahtevnim industrijskim okruženjima. Kombinuje FT232RNL čip, izolacionu arhitekturu, TVS/ESD zaštitu i robusno kućište – što ga čini idealnim univerzalnim rešenjem za kompleksne serijske aplikacije.
