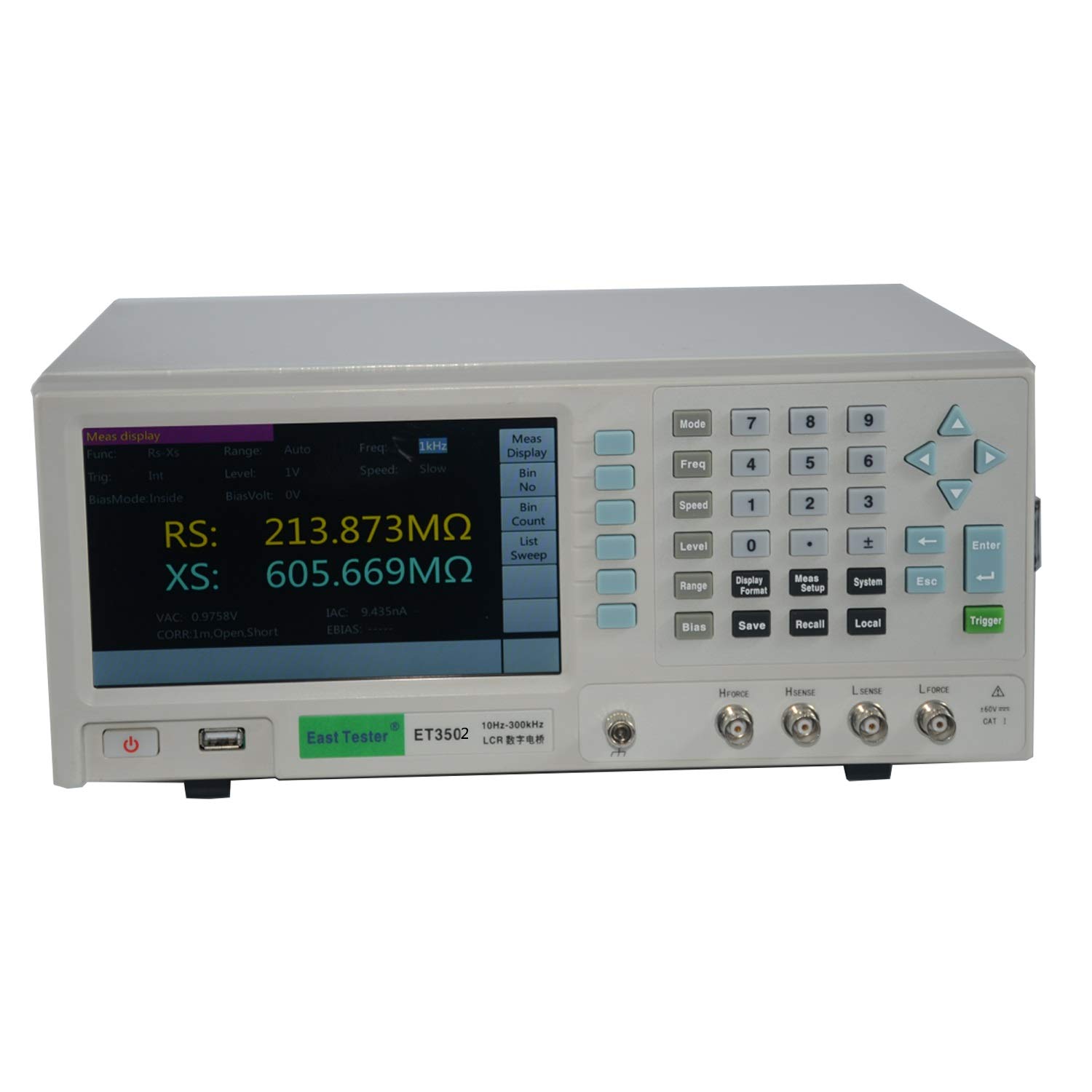

Digitalni stoni LCR metar ET3502-200kHz

Opis

ET3502 stoni visokofrekventni LCR metar za precizno merenje komponenti od 10 Hz do 200 kHz u razvoju, kontroli kvaliteta i proizvodnji

ET3502 je stoni visokofrekventni LCR metar namenjen preciznom testiranju komponenti u srednjem i višem frekvencijskom opsegu. Sa osnovnom tačnošću od 0.05% i kontinuirano podesivom testnom frekvencijom od 10 Hz do 200 kHz, ovaj model je pogodan za istraživanje i razvoj u elektronici, inspekciju komponenti i kontrolu kvaliteta na proizvodnim linijama.

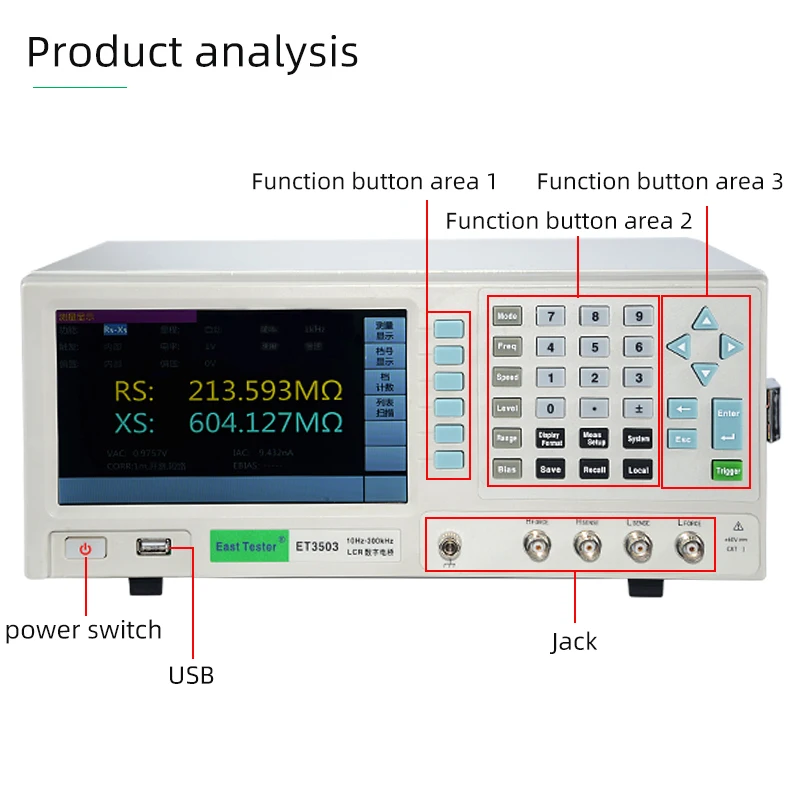

Uređaj je opremljen 7-inčnim TFT LCD ekranom rezolucije 800 × 480 i prikazuje više parametara jasno i pregledno, uključujući Cp-D, Ls-Q i Rs-Xs. Rezolucija od 6 1/2 cifara omogućava precizna očitavanja, dok kineski i engleski interfejs dodatno olakšavaju rad. Zahvaljujući podršci za različite režime okidanja, 10-point list scanning funkciji i 10-stepenom sortiranju, ET3502 je prilagođen i laboratorijskom radu i serijskom testiranju u proizvodnji.

Glavne prednosti

• Osnovna tačnost od 0.05%
• Kontinuirano podesiva testna frekvencija od 10 Hz do 200 kHz
• Korak podešavanja frekvencije od 1 mHz
• 7-inčni TFT LCD ekran rezolucije 800 × 480
• Rezolucija očitavanja 6 1/2 cifara
• Podrška za više LCR parametara i impedansnih prikaza
• 10-point list scanning za serijsko testiranje
• 10-stepeno sortiranje i brojanje
• Interni i eksterni bias za testiranje osetljivih komponenti
• RS232, USB Host, USB Device i Handler povezivanje
• Kompaktan format za radni sto
• Anti-interference dizajn za stabilnija merenja

Primena

ET3502 namenjen je za analizu impedanse visokofrekventnih komponenti, razvoj i ispitivanje elektronskih kola, kontrolu kvaliteta pasivnih komponenti i testiranje na proizvodnim linijama. Pogodan je za merenje kondenzatora, induktiviteta, čip komponenti, poluprovodnika, štampanih ploča, releja, kablova i različitih dielektričnih i magnetnih materijala. Zahvaljujući podršci za bias napone i struje, može se koristiti i za komponente osetljive na prednapon, kao što su varikap diode i feritni elementi.

Tehničke karakteristike

Karakteristika	Vrednost
Model	ET3502
Tip proizvoda	Stoni visokofrekventni LCR metar
Testna frekvencija	10 Hz – 200 kHz, kontinuirano podesiva
Korak podešavanja frekvencije	1 mHz
Tačnost frekvencije	0.01%
Osnovna tačnost	0.05%
Parametri merenja	Cp-D, Cp-Q, Cp-G, Cp-Rp, Cs-D, Cs-Q, Cs-Rs, Lp-D, Lp-Q, Lp-Rp, Ls-D, Ls-Q, Ls-Rs, Rs-Xs
Opseg kapacitivnosti	0.001 pF – 99.9999 F
Opseg induktivnosti	0.001 nH – 99.9999 kH
Testni signal – napon	0 – 2 Vrms, korak 1 mV
Testni signal – struja	100 μA – 20 mA rms
Izvorna impedansa	30 Ω / 100 Ω, opciono
Interni bias	-2 V do +2 V, -20 mA do +20 mA
Eksterni bias	-60 V do +60 V
Brzina merenja	Fast: 50/s, Medium: 10/s, Slow: 1.25/s, Custom: 0.5-200/s (>1kHz)
Okidanje	Internal, manual, external, bus trigger
Batch funkcije	10-point list scanning, 10-grade sorting/counting
Kalibracija	Open / short / load calibration, 100 setova self-calibration podataka
Ekran	7-inčni TFT LCD, 800 × 480
Rezolucija očitavanja	6 1/2-digit
Jezici interfejsa	Kineski / engleski

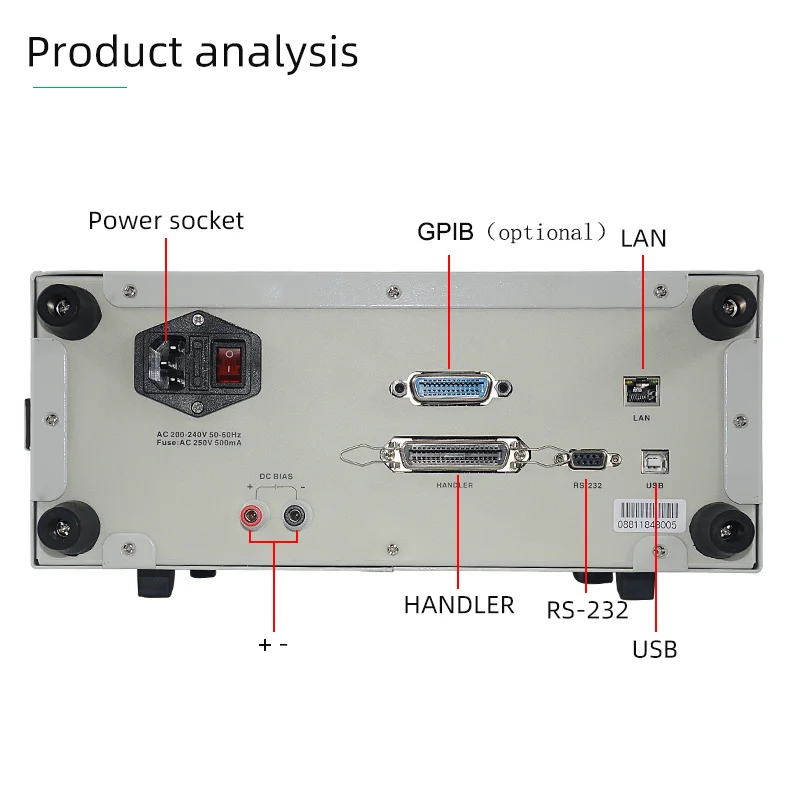

Povezivanje	RS232, USB Host, USB Device, Handler
Opcioni interfejs	GPIB
Radna temperatura	0°C – 40°C
Dimenzije	330 × 285 × 136 mm
Masa	3.6 kg

Sadržaj pakovanja

• Kabl za napajanje
• Kelvin test klip

Za koga je proizvod

Ovaj model je namenjen razvojnim inženjerima, laboratorijama, kontroli kvaliteta i proizvodnim linijama kojima je potreban precizan stoni LCR metar za testiranje pasivnih komponenti, poluprovodnika, PCB ploča i materijala u frekvencijskom opsegu od 10 Hz do 200 kHz.
