Opis

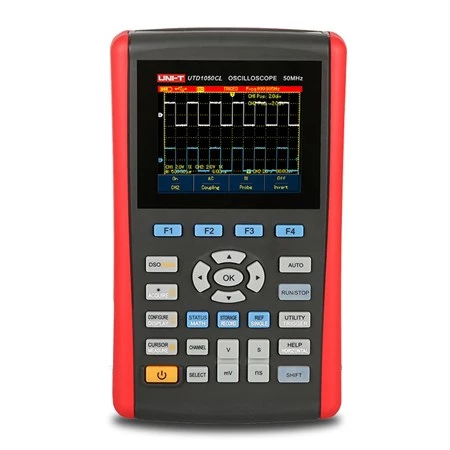

🔧 UNI-T UTD1050CL – Ručni digitalni osciloskop i multimetar 2-u-1, 50 MHz, 200 MS/s
UNI-T UTD1050CL je kompaktni ručni digitalni osciloskop i multimetar koji kombinuje preciznost, prenosivost i funkcionalnost u jednom uređaju. Sa propusnim opsegom od 50 MHz i brzinom uzorkovanja od 200 MS/s, ovaj instrument je idealan za servisne inženjere, terenske tehničare i sve koji traže pouzdan alat za merenje signala i električnih veličina na terenu.
Osim naprednih funkcija osciloskopa, uređaj uključuje i multimetar visoke tačnosti koji meri DC/AC napon i struju, otpornost i kapacitivnost. Zaslon od 3.5” u boji (320×240 px) osigurava dobru čitljivost i na jakom svetlu, dok ugrađena Li-ion baterija omogućava do 8 sati autonomnog rada.
⚙️ Ključne karakteristike:
- Propusni opseg osciloskopa: 50 MHz
- Brzina uzorkovanja: 200 MS/s
- Broj kanala: 1 analogni kanal
- Dubina memorije: 12 kpts
- A/D rezolucija: 8-bitna
- Opseg vremenske baze: 5 ns/div do 50 s/div
- Vrste okidanja: ivica, impuls, video
- FFT analize: Hanning, Hamming, Blackman-Harris, pravougaoni
- Automatsko merenje: 22 parametra signala (Vpp, frekvencija, RMS, vreme porasta, period, overshoot, itd.)
- Interna memorija: 10 krivih i 10 režima podešavanja
- USB povezivanje: mini USB (USB-Host) za prenos podataka
- Ekran: 3.5” TFT LCD u boji, rezolucija 320×240 px
- Napajanje: Li-ion baterija 7.4V / 3600mAh ili AC/DC adapter 9V/4A
🧮 Multimetar funkcije:
- DC napon: 400 mV / 4V / 40V / 400V; tačnost ±(1%+5)
- AC napon (40–400 Hz): 400 mV / 4V / 40V / 400V; tačnost ±(1.2%+5)
- DC struja: 350 μA do 6A (uz adapter UT-M07 do 10A)
- AC struja: 350 μA do 6A (uz adapter UT-M07 do 10A)
- Otpornost: 400 Ω do 40 MΩ
- Kapacitivnost: 51.2 nF do 100 μF
- Diodni test i test kontinuiteta: Da
- Automatsko/manualno biranje opsega: Da
- Prikaz trend krive napona, struje ili otpora: Da
📊 Tehničke specifikacije:
| Proizvođač | UNI-T |
|---|---|
| Model | UTD1050CL |
| Propusni opseg | 50 MHz |
| Brzina uzorkovanja | 200 MS/s |
| Broj kanala | 1 |
| Rezolucija A/D konvertora | 8-bitna |
| Vremenska baza | 5 ns/div – 50 s/div |
| Memorija | 12 kpts |
| Displej | 3.5” TFT LCD, 320×240 px |
| Napajanje | Li-ion 7.4V / 3600mAh ili AC/DC adapter 9V/4A |
| Autonomija baterije | do 8 sati |
| Radna temperatura | 0°C do +40°C |
| Otpornost na visinu | do 3000 m n.v. |
| IP zaštita | IP2X |
| Dimenzije | 199 × 118 × 49 mm |
| Težina | 0.9 kg |
📦 Sadržaj pakovanja:
- UTD1050CL osciloskop/multimetar
- Sonda UT-H03 (1×/10×, 1.2 m)
- Strujno-naponski konvertor UT-M07 (10A)
- Konvertor UT-M04 (4A–6A)
- AC/DC adapter (100–240 V AC, 45–440 Hz)
- USB kabl (UT-D17, mini USB)
- Korisničko uputstvo
💡 Prednosti i primene:
- Servis i dijagnostika elektronskih uređaja
- Terenski i laboratorijski rad
- Edukacija i inženjerska istraživanja
- Brza vizuelizacija i analiza signala
