Opis

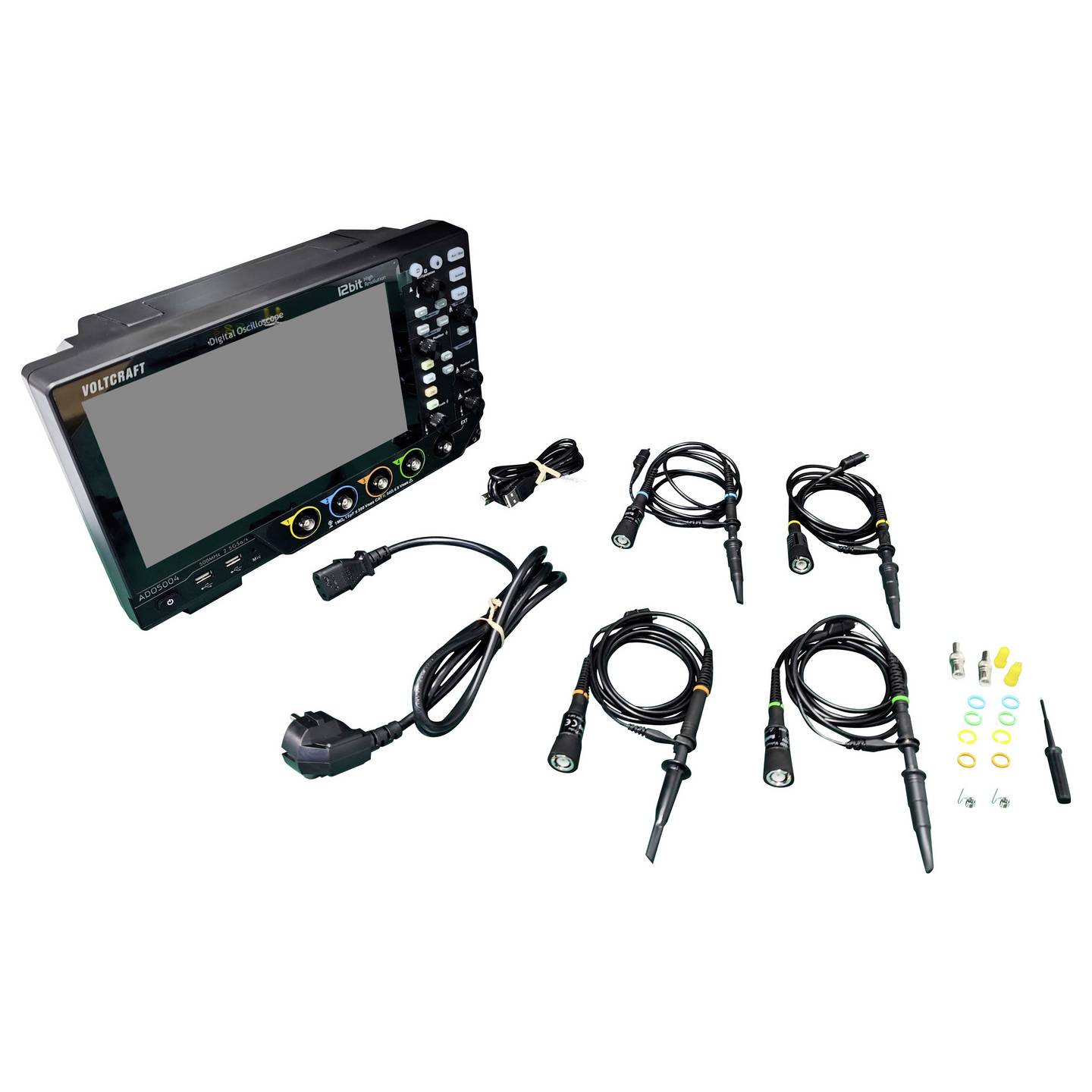

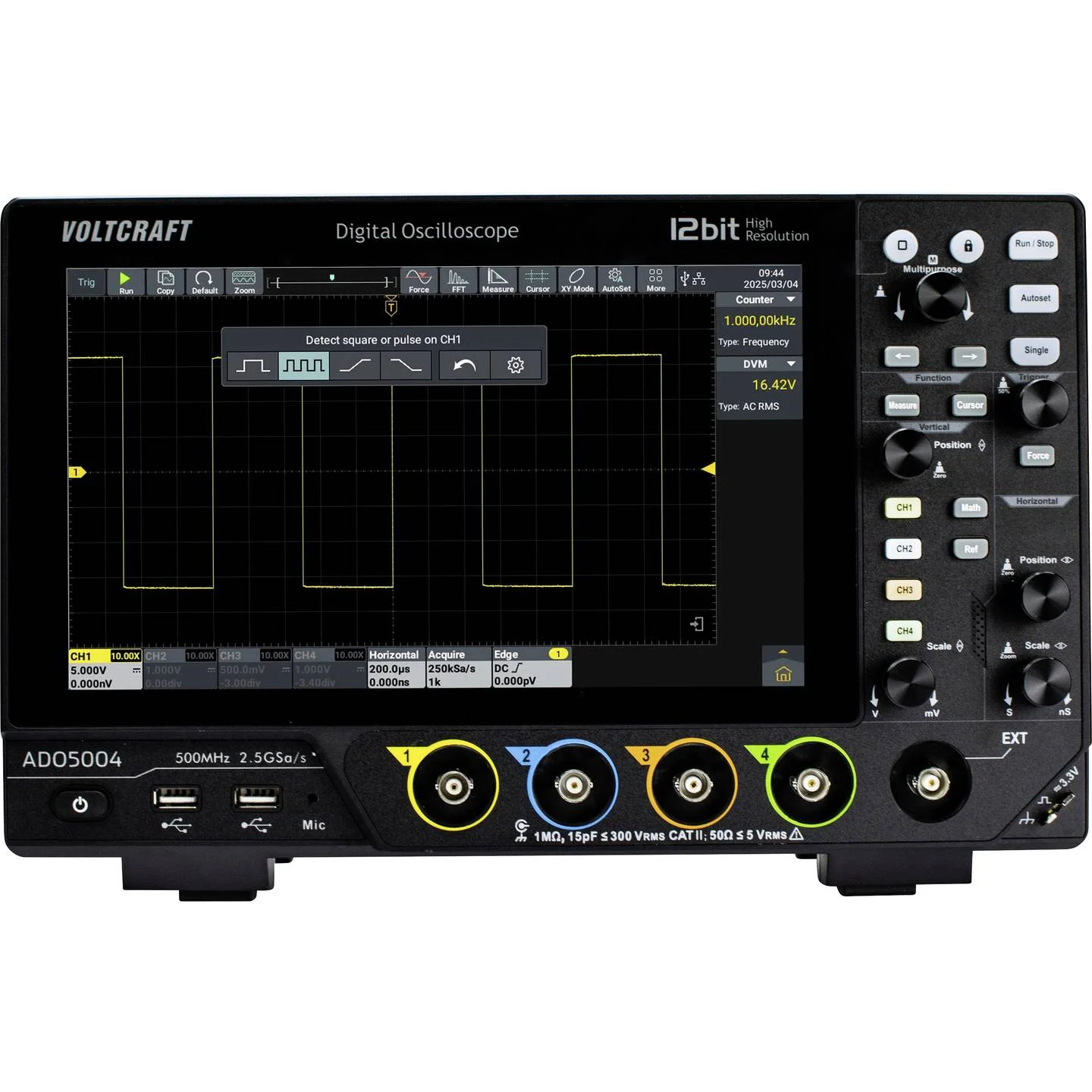

📊 VOLTCRAFT ADO-5004 osciloskop – 500 MHz, 12-bit, 2.5 GSa/s profesionalni osciloskop nove generacije
ADO-5004 je visokoperformansni digitalni osciloskop namenjen profesionalnim inženjerima, R&D timovima i laboratorijama koje rade sa
brzim, kompleksnim i šumom osetljivim signalima. Sa 500 MHz propusnim opsegom, 12-bitnim ADC-om i
maksimalnom brzinom uzorkovanja do 2.5 GSa/s, ovaj model omogućava izuzetno preciznu analizu i pouzdano hvatanje
i najsitnijih detalja signala.
Veliki 10.1" touchscreen ekran, duboka memorija od 250 Mpts i izuzetno visoka brzina osvežavanja
od 500.000 wfms/s čine ADO-5004 idealnim alatom za debugovanje, verifikaciju i analizu digitalnih i analognih sistema,
uključujući automobilske i industrijske komunikacione magistrale.
✨ Ključne prednosti
- 500 MHz propusni opseg – pogodno za brze digitalne i RF signale
- 12-bitna vertikalna rezolucija – znatno veća preciznost u odnosu na standardne 8-bit osciloskope
- 4 analogna kanala + 1 eksterni triger
- Dubina memorije od 250 Mpts za detaljnu analizu dugih sekvenci
- Izuzetno niska pozadinska buka: 500 µV/div
- Napredno protokolsko dekodiranje (UART, I2C, SPI, CAN, LIN)
- USB Type-C napajanje i floating merenja – pogodno i za terenski rad
⚙️ Tehničke karakteristike
| Kategorija | Parametar | Specifikacija |
|---|---|---|
| Osnovne performanse | Propusni opseg | 500 MHz |
| Broj kanala | 4 analogna + 1 eksterni kanal | |
| Vertikalna rezolucija | 12-bit ADC | |
| Maks. brzina uzorkovanja | Do 2.5 GSa/s | |
| Dubina memorije | 250 Mpts | |
| Prikaz signala | Brzina osvežavanja | Do 500.000 wfms/s |
| Pozadinska buka | 500 µV/div | |
| Ekran i upravljanje | Ekran | 25.65 cm (10.1") LCD, touchscreen |
| Upravljanje | Dodir + fizičke kontrole | |
| Trigger i dekodiranje | Podržani protokoli | RS232 / UART, I2C, SPI, CAN, LIN |
| Funkcije | Trigger i real-time protokolsko dekodiranje | |
| Napajanje i okruženje | Napajanje | USB Type-C |
| Način rada | Floating measurement, pogodno za outdoor upotrebu |
🛠️ Primena
- Razvoj i debugovanje embedded sistema (MCU, SoC, FPGA)
- Analiza i verifikacija komunikacionih magistrala (CAN, LIN, SPI, I2C, UART)
- Automobilska i industrijska elektronika
- Laboratorijska merenja sa zahtevom za visoku rezoluciju
- Terenski rad i floating merenja
