Opis

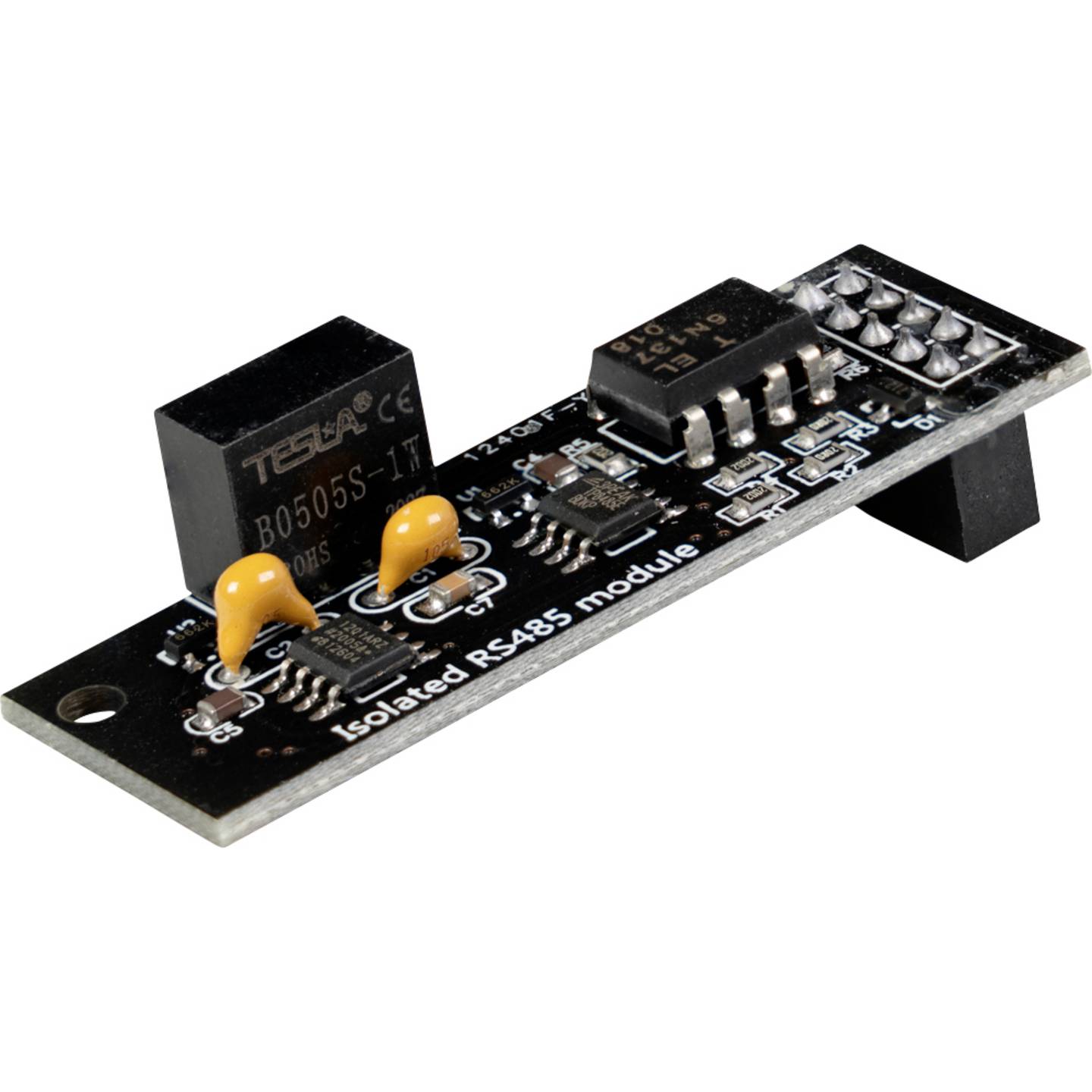

Joy-it JT-DPM-RS485 – RS485 komunikacioni modul za DPM8600 seriju sa Modbus RTU podrškom i galvanskom izolacijom
Joy-it JT-DPM-RS485 je Plug & Play komunikacioni modul za proširenje DPM naponskih konvertera i programabilnih napajanja iz DPM8600 serije. Modul pretvara internu UART TTL komunikaciju na +5 V nivou u industrijski RS-485 interfejs, podržava Modbus RTU, brzinu prenosa do 115,200 bps, mreže sa ≥ 128 uređaja, ima električno izolovan RS485, integrisanu ESD zaštitu, 600 W prenaponsku zaštitu, pull-up / pull-down otpornike od 20 kΩ, dimenzije 15 x 43 x 9 mm i težinu 6 g.
Model JT-DPM-RS485 je namenjen za jednostavnu integraciju DPM8600 uređaja u industrijske komunikacione mreže. Modul se direktno priključuje na zadnju stranu kompatibilnog uređaja, bez složenog ožičenja i dodatnih hardverskih prilagođavanja. Tokom rada obezbeđuje stabilnu RS-485 komunikaciju za nadređene sisteme upravljanja, nadzora i automatizacije.
Glavne funkcije
- RS485 proširenje za DPM naponske konvertere.
- Optimizovan za DPM8600 seriju.
- Plug & Play priključni modul.
- Pretvaranje interne UART TTL komunikacije u RS-485 interfejs.
- Podrška za Modbus RTU protokol.
- Električno izolovan RS485 interfejs.
- Industrijska bus komunikacija.
- Brzina prenosa do 115,200 bps.
- Podrška za mreže sa najmanje 128 RS-485 uređaja.
- Ugrađena Bus i ESD zaštita.
- Integrisana 600 W prenaponska zaštita.
- Integrisani pull-up / pull-down otpornici od 20 kΩ.
- Smanjuje potrebu za dodatnim ožičenjem i hardverskim izmenama.
Primena
Joy-it JT-DPM-RS485 se koristi za povezivanje DPM8600 napajanja i naponskih konvertera sa industrijskim kontrolnim, nadzornim i automatizacionim sistemima. Pogodan je za laboratorije, razvojne sisteme, distribuirane merne sisteme, automatizaciju, industrijsku kontrolu i aplikacije u kojima je potrebno pouzdano povezivanje više uređaja preko RS-485 mreže.
Tehničke karakteristike
Link proizvođača
Zvanična stranica proizvoda:
Joy-it JT-DPM-RS485
