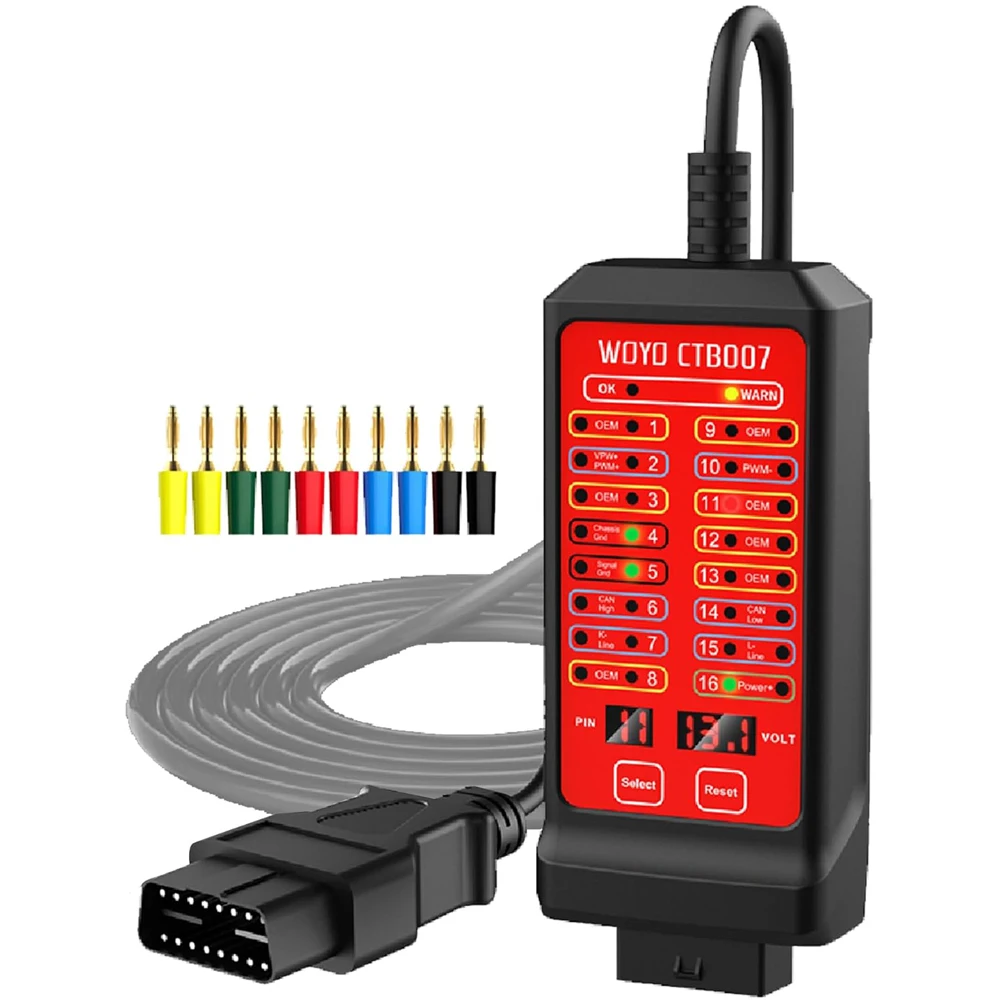

🚌🔧 CAN Bus dijagnostički tester – 16-pinski OBD alat za proveru CAN kola i napajanja vozila (12V/24V)
Ovaj profesionalni CAN Bus tester dizajniran je za brzu i pouzdanu dijagnostiku OBD2 (DLC) priključka, kompatibilan je sa vozilima na 12V i 24V, što ga čini idealnim za putnička, laka komercijalna i teška vozila.

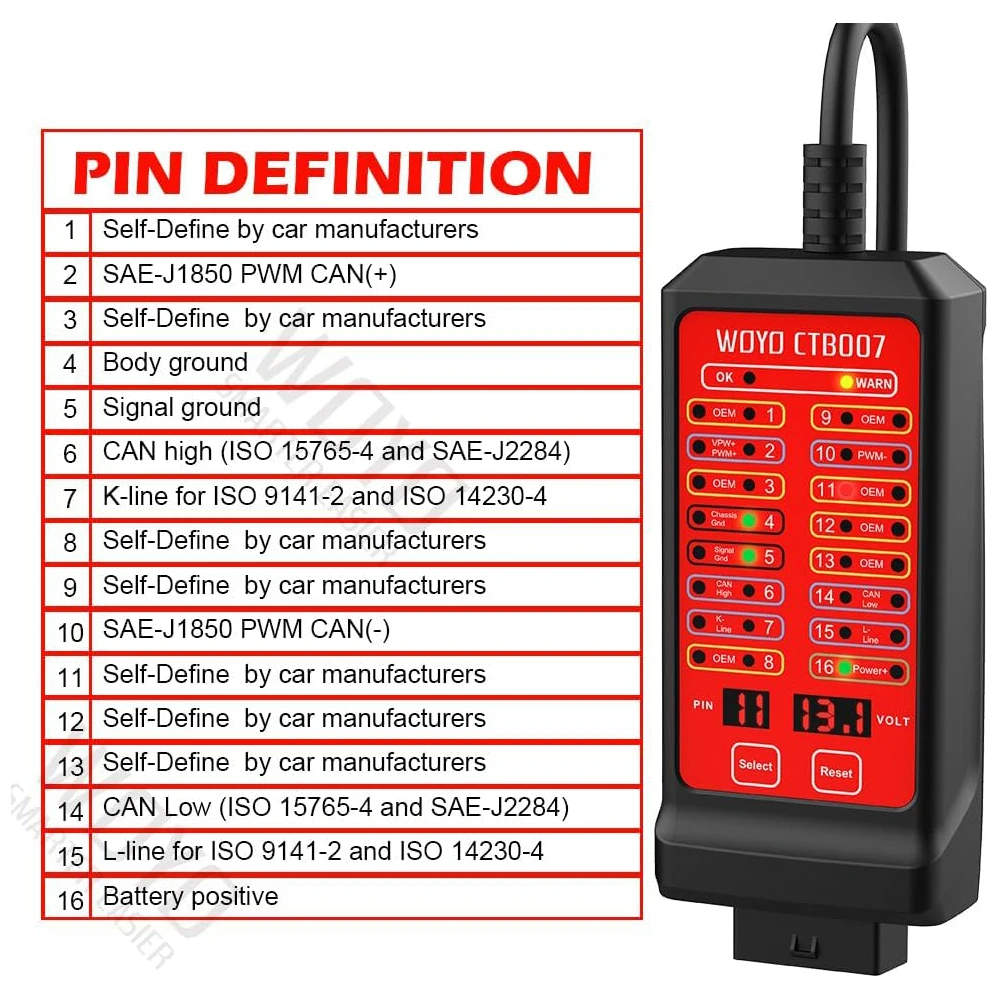

Sa 16-pinskim dizajnom omogućava trenutno povezivanje i pregled naponskih i komunikacionih stanja na svim bitnim OBD2 linijama, pre spajanja skenera ili drugih dijagnostičkih uređaja.
Uređaj omogućava realno-vremenski prikaz signalnih aktivnosti (CAN, K-Line, LIN, ISO protokoli) i identifikuje kratke spojeve, nepravilnosti u komunikaciji, zamenu polariteta i padove napona. Sa integrisanom PTC samozaceljujućom zaštitom, tester je siguran za upotrebu i sprečava oštećenje dijagnostičke opreme.
⚙️ Tehničke karakteristike
| Specifikacija | Vrednost |
|---|---|
| Materijal | ABS plastika |
| Ulazni napon | 9.0–32.0 V DC |
| Maksimalno opterećenje | 2.0 A |
| Rezolucija merenja | 0.1 V |
| Zaštita od preopterećenja | Da – PTC samozaceljujući osigurač |
| Zaštita od obrnutog polariteta | Da – LED indikatori na pinovima 4 i 5 postaju crveni |
| Radna temperatura | 0°C – 50°C |
| Relativna vlažnost | < 70% |
| DLC utičnica | OBD2 16P (2.0 mm pitch) |
| Dužina kabla | 700 mm |
| Dimenzije pakovanja | 190 × 130 × 47 mm |
| Masa pakovanja | 350 g |
🔍 Ključne funkcije
- Provera grešaka na DLC (OBD2) portu – kratki spojevi, obrnuta polarnost, prekidi.
- Realno-vremensko praćenje komunikacionih signala (CAN, K-Line, ISO, LIN…).
- Provera napona na OBD priključku tokom dijagnostike i reprogramiranja modula.
- Upozorenja na prenizak ili previsok napon – zaštita ECU modula i dijagnostičke opreme.
- Brzo povezivanje – standardni 16-pinsko OBD2 kućište.
- Bezbedno testiranje uz samozaceljujući PTC osigurač.
🎯 Primena
- Dijagnostika CAN komunikacije pre korišćenja skenera
- Servisi i radionice – zaštita ECU tokom flešovanja i testiranja
- Kontrola napajanja OBD porta
- Testiranje K-Line, CAN-High, CAN-Low aktivnosti
- Terenska i brza dijagnostika kvarova
