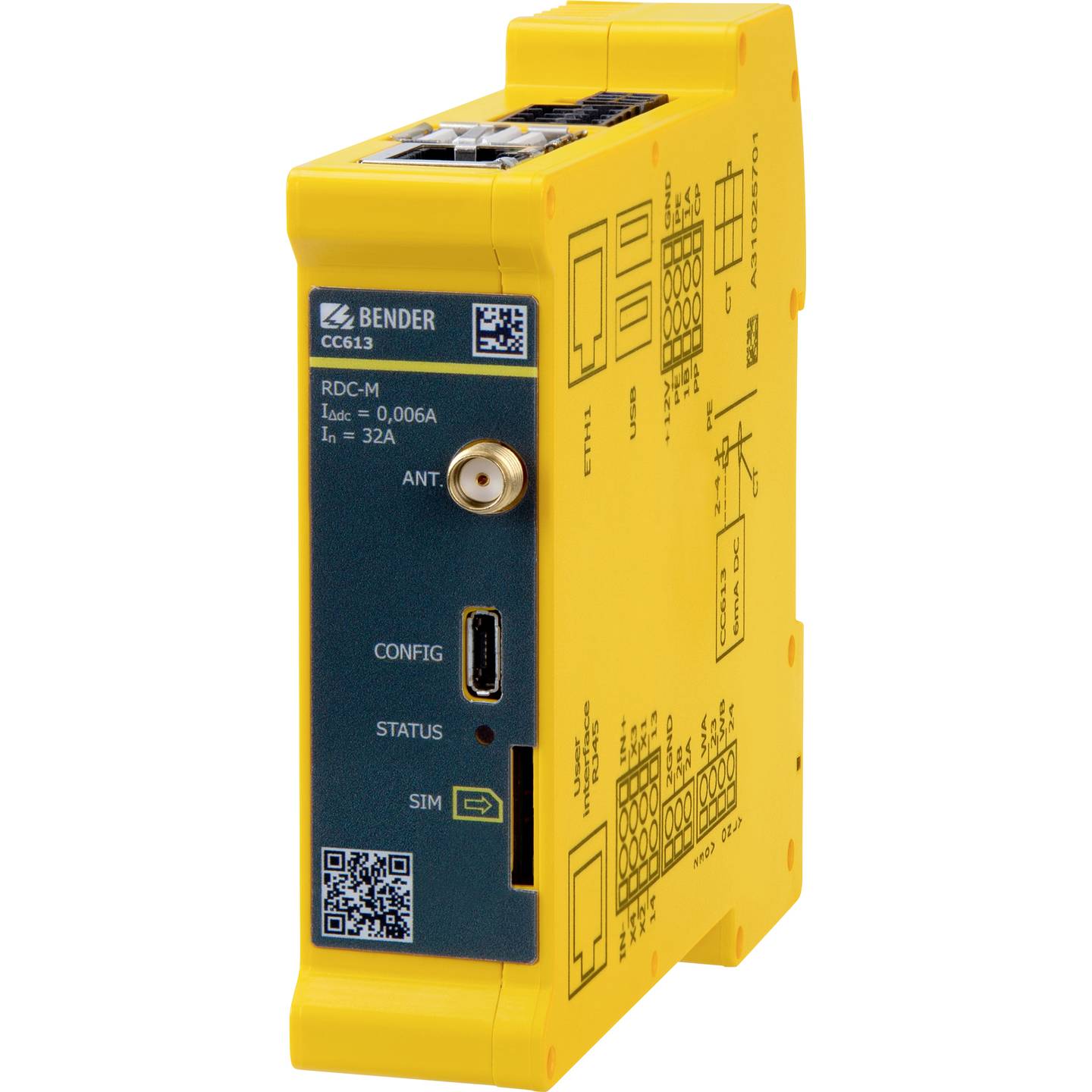

Name: Bender B94060020 CC613-ELM4PR-M eMobility kontrola punjenja
SKU: 145219
Availability: InStock

Opis

Bender B94060020 CC613-ELM4PR-M eMobility kontroler punjenja za Mode 3 stanice sa dinamičkim upravljanjem opterećenjem, 4G povezivanjem i nadzorom DC curenja

Bender B94060020 CC613-ELM4PR-M je eMobility kontroler punjenja za stanice za punjenje električnih vozila, projektovan u skladu sa IEC 61851-1 za Mode 3 režim punjenja. Ovaj model podržava master i slave konfiguraciju, što omogućava izgradnju stanica sa dva mesta za punjenje, gde jedan kontroler radi kao data gateway sa 4G modemom, a drugi kao slave uređaj bez 4G modema.

Prema dostavljenim podacima, uređaj omogućava dinamičko upravljanje opterećenjem kako bi se raspoloživa snaga optimalno raspodelila između svih priključaka za punjenje i kako bi se vozilu signalizovala maksimalno dostupna snaga. Integrisan je i modul za nadzor DC greške, pri čemu je naveden zahtev za spoljnim RCD tipa A. Kontroler takođe ima integrisano hitno otključavanje za upravljanje motorom zaključavanja i otključavanja, uz nadzor 12 V napajanja.

CC613-ELM4PR-M može se integrisati u jednofazne ili trofazne mreže do 80 A i podržava OCPP 1.5 i OCPP 1.6 sa JSON i SOAP formatima. Za komunikaciju su podržani 4G (LTE), 3G (UMTS) i 2G (GSM) standardi, a uređaj ima i tri USB interfejsa, Modbus TCP i RTU brojilsku vezu, spoljašnji Modbus interfejs za daljinsko upravljanje preko energetskih sistema, kao i podršku za ISO 15118 PLC za Plug & Charge i sisteme upravljanja potrošačima.

Karakteristike proizvoda

eMobility kontroler punjenja prema IEC 61851-1
Podržava režim punjenja Mode 3
Moguća konfiguracija master i slave rada
Pogodan za stanice sa dva mesta za punjenje
Dinamičko upravljanje opterećenjem
Signalizacija maksimalno dostupne snage vozilu
Integrisan modul za nadzor DC greške
Zahteva spoljašnji RCD tipa A
Integrisano hitno otključavanje za motorno zaključavanje i otključavanje
Nadzor 12 V napajanja
Integracija u jednofazne i trofazne mreže do 80 A
Podržava OCPP 1.5 i OCPP 1.6
Podržani JSON i SOAP
Podržani mobilni standardi 4G, 3G i 2G sa integrisanim 4G modemom
Tri USB interfejsa
Control Pilot i Proximity Pilot komunikacija prema IEC 61851-1
Podrška za dodatne SCHUKO utičnice
Brojilski interfejs Modbus TCP i RTU
Spoljni Modbus interfejs za daljinsko upravljanje
Dodatni digitalni ulaz i dodatni digitalni izlaz
Interni temperaturni senzor za smanjenje struje punjenja u zavisnosti od temperature okoline
ISO 15118 PLC za Plug & Charge i sisteme upravljanja potrošačima

Tehničke karakteristike

Karakteristika	Vrednost
Proizvođač	Bender
Broj artikla	B94060020
Model	CC613-ELM4PR-M
Tip proizvoda	eMobility charge controller
Režim punjenja	Mode 3
Verzija	4G / external Modbus
Standard	IEC 61851-1
Podržani protokoli	OCPP 1.5 i OCPP 1.6, JSON, SOAP
Podržani mobilni standardi	4G (LTE), 3G (UMTS), 2G (GSM)
USB interfejsi	3
CONFIG interfejs	1 USB za lokalnu konfiguraciju i instalaciju softverskih ažuriranja
USB host interfejsi	2
Podržane mreže	Jednofazne i trofazne mreže do 80 A
Nazivni napon	250 V
Napajanje	DC 12 V
Opseg napona napajanja	DC 11.4 do 12.6 V
Nazivna struja	Maks. 750 mA
Maks. struja bez USB opterećenja	400 mA
Maks. struja sa maksimalnim USB opterećenjem	750 mA
RDC-M merni opseg	100 mA
DC diferencijalna struja okidanja	6 mA
Tolerancija odziva	-50 do 0 %
Vrednost ponovnog uključenja	DC 6 mA < 3 mA
SMA konektor za 4G antenu	Da
Frekventni opsezi antene	800 / 850 / 900 / 1800 / 2100 / 2600 MHz
Impedansa antene	50 Ω
Optokaplerski ulaz	DC 11.4 do 25.2 V, 2.3 do 6.4 mA
Weld check ulaz	180 do 277 V AC, 0.6 do 1.3 mA
Relej 12 V	24 V DC, 1 A
Minimalno opterećenje releja 12 V	1 mA pri ≥ 10 V
Preklopni kontakt za kontaktor	230 V AC, 4 A
Minimalna kontaktna nosivost	50 mA pri ≥ 10 V AC
Radna visina	≤ 2000 m nadmorske visine
Kategorija prenapona	II unutar terminala H, III za terminal H i ostale terminale
Udarna otpornost napona	6 kV za terminal H i ostale terminale, 2.5 kV unutar terminala H
Izolacija	Dvostruka izolacija između terminala H i ostalih terminala, osnovna izolacija unutar terminala H

Primena

Bender CC613-ELM4PR-M namenjen je naprednim AC stanicama za punjenje električnih vozila gde su potrebni kontrola punjenja po IEC 61851-1, dinamička raspodela snage, komunikacija preko OCPP protokola i integracija sa energetskim i nadzornim sistemima.
