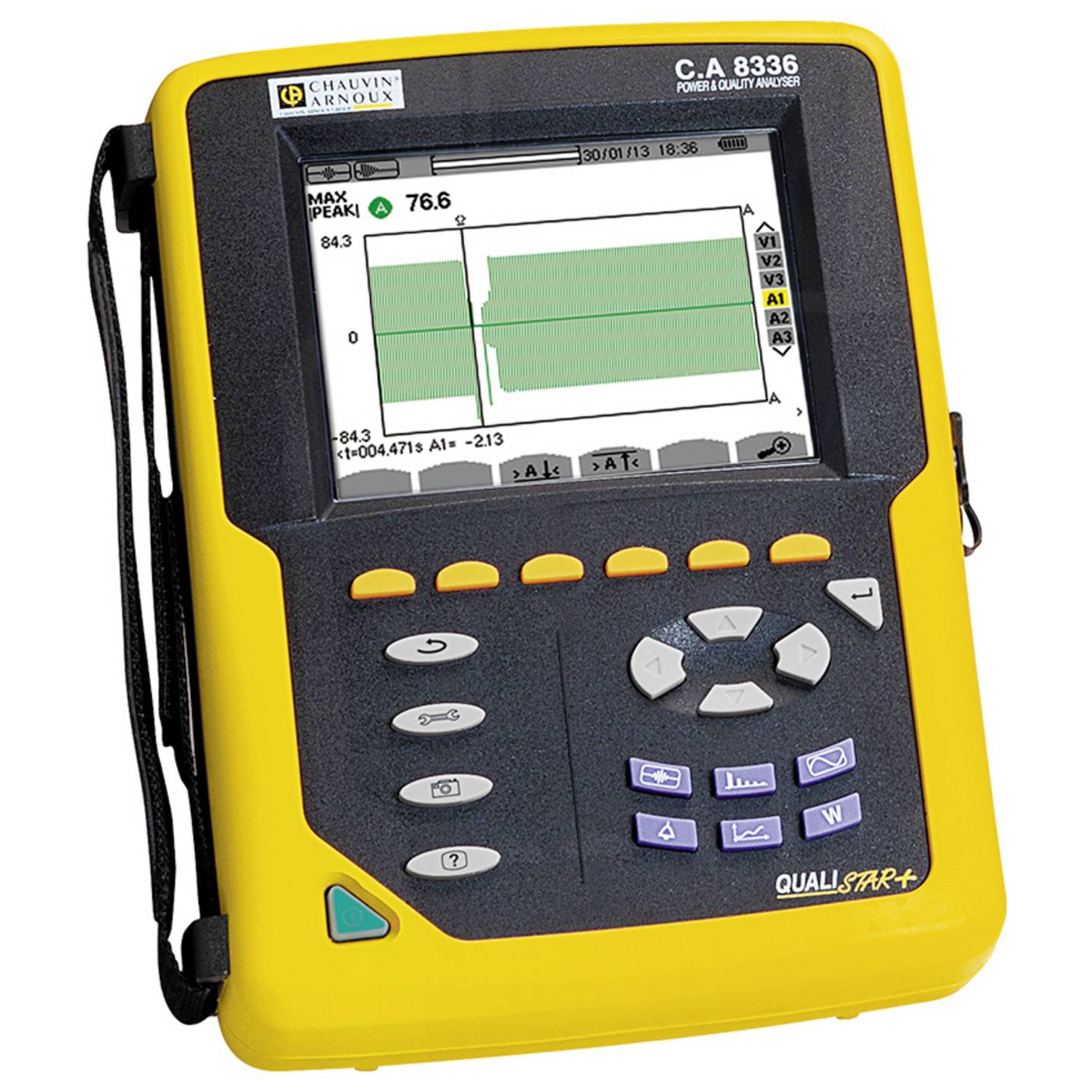

Chauvin Arnoux C.A 8336 – 3-fazni Power i Mrežni Analizator
Chauvin Arnoux C.A 8336 je napredni 3-fazni data logger i mrežni analizator iz serije Qualistar, namenjen za detaljnu dijagnostiku kvaliteta električne energije u industrijskim i komercijalnim postrojenjima. Ovaj uređaj meri sve parametre napona, struje i snage i omogućava trenutan prikaz ključnih podataka o kvalitetu napajanja.
Glavne karakteristike
- 5 ulaza za napon i 4 ulaza za struju
- Real-time prikaz talasnih oblika (4 napona, 4 struje)
- Harmonijska analiza do 50. reda
- Detekcija tranzijenata (više stotina, u opsegu mikrosekundi)
- Izračunavanje faktora izobličenja, Flicker Pst & Plt, nesimetrije napona i struje
- Inrush mod za merenje struja uključenja do 10 minuta
- Prikaz faznog dijagrama i automatsko prepoznavanje strujnih transformatora
- IEC 61000-4-30 Class B standard
- Podešavanje alarma i mrežni monitoring
- USB i RS232 interfejs za prenos i analizu podataka
- Kategorija merenja: CAT III 1000 V / CAT IV 600 V
Tehničke specifikacije
| Tip merenja | 3-fazni |
| Ulazi | 5 za napon, 4 za struju |
| Harmonici | do 50. reda |
| Napajanje | 9.6 V NiMH baterija ili mrežno napajanje |
| Dimenzije | 300 x 400 mm |
| Masa | 4925 g |
| Interfejsi | USB, RS232 |
| Kategorija | CAT III 1000 V / CAT IV 600 V |
Opseg isporuke
- Torbica za uređaj i pribor
- 5 mernih kablova za napon (3 m, Ø 4 mm banana priključci)
- 5 krokodil štipaljki
- Set od 12 kolor oznaka za kablove i konektore
- Zaštitna folija za ekran (fabrički postavljena)
- USB kabl
- Mrežni kabl i adapter
- Sigurnosni list
- CD sa uputstvom na više jezika
- CD sa softverom Power Analyzer Transfer
Softver i analiza
Uređaj dolazi sa Power Analyzer Transfer softverom za konfiguraciju, prenos podataka, evaluaciju i eksport u Excel. Opcionalni DataView® softver omogućava naprednu analizu, izveštaje i protokole u skladu sa standardom EN50160.
