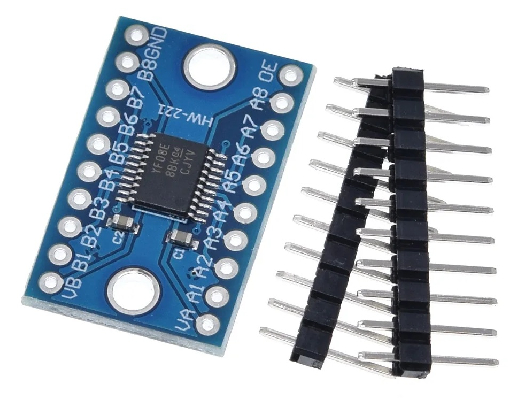

🌉 TXS0108E 8-kanalni Bi-smerni Logic Level Converter – Pouzdana konverzija logičkih nivoa između 1.2 V i 5.5 V
TXS0108E je visokokvalitetni logički konverter koji omogućava bezbednu i efikasnu komunikaciju između uređaja različitih naponskih nivoa. Modul pruža 8 nezavisnih kanala za dvosmerni prenos digitalnih signala između 1.2 – 3.6 V i 1.65 – 5.5 V sistema, automatski detektujući smer komunikacije bez potrebe za dodatnim kontrolnim signalima. Idealno rešenje za razvojne ploče, mikrokontrolere, senzore i viševoltažne interfejse.
⚙️ Tehničke karakteristike
- Model: TXS0108E
- Broj kanala: 8 nezavisnih, dvosmernih linija
- Napajanje VCCA: 1.2 V – 3.6 V (niskonaponska strana)
- Napajanje VCCB: 1.65 V – 5.5 V (visokonaponska strana)
- Brzina prenosa: do 110 Mbps za push-pull, 1.2 Mbps za open-drain
- Automatska konverzija: Ne zahteva OE kontrolu; automatski detektuje smer prenosa
- ESD zaštita: ±8 kV (kontaktno), ±6 kV (vazdušno)
- Latch-up zaštita: >100 mA prema JESD 78 klasifikaciji
- Dimenzije: približno 26 mm × 15 mm
🧩 Primena
- Povezivanje mikrokontrolera sa različitim naponskim logikama (Arduino, Raspberry Pi, STM32, ESP32…)
- Integracija 5 V senzora sa 3.3 V logikom
- Komunikacija između UART, SPI, I²C i drugih digitalnih magistrala različitih nivoa
- Prototipizacija i razvoj IoT i pametnih uređaja
- Zaštita niskonaponskih komponenti od viših logičkih signala
TXS0108E je izuzetno koristan u razvoju savremenih elektronskih sistema gde se susreću različiti logički standardi. Zahvaljujući malim dimenzijama, jednostavnoj upotrebi i visokoj pouzdanosti, predstavlja standard u profesionalnim i hobističkim projektima širom sveta.
