NOYAFA NF-825TMR tragač kablova, RJ45, PoE test, predajnik i prijemnik, NCV detekcija napona

NOYAFA NF-825TMR profesionalni tragač električnih vodova, breaker finder i GFCI tester utičnica za instalacije pod naponom i bez napona

NOYAFA NF-825TMR je multifunkcionalni električni komplet namenjen za traganje kablova, pronalaženje osigurača i prekidača u razvodnoj tabli, detekciju prekida i kratkih spojeva u instalaciji, proveru utičnica, testiranje GFCI zaštite, pronalaženje RJ45 mrežnih kablova i beskontaktnu detekciju napona. Uređaj je pogodan za električare, instalatere, servisere, tehničare održavanja, IT mrežne tehničare i korisnike koji rade na stambenim, poslovnim i servisnim instalacijama.

Komplet se sastoji od predajnika, prijemne sonde i outlet tester dela, uz dodatni pribor za povezivanje. NF-825TMR može da prati aktivno AC kolo pod naponom, ali i isključeno, otvoreno kolo, što ga čini praktičnim za pronalaženje skrivenih vodova u zidu, plafonu, podu, kanalici ili snopu kablova. NOYAFA navodi da se signal može pratiti kroz gips, cementne blokove i podzemne trase, u okviru realnih uslova instalacije.

U praksi je posebno koristan kada treba identifikovati koji osigurač ili MCB prekidač pripada određenoj utičnici, kada se traži prekid provodnika bez otvaranja zida, kada se proverava ispravnost utičnice ili kada je potrebno pronaći mrežni kabl u patch panelu ili PoE switch-u. Prijemnik ima podesivu osetljivost u 6 nivoa, što pomaže da se kabl prvo pronađe grubo, a zatim preciznije lokalizuje smanjenjem ili podešavanjem osetljivosti.

Ključne karakteristike

• 6-u-1 komplet za električne instalacije, utičnice, prekidače i mrežne kablove
• Traganje živih AC kola pod naponom i otvorenih kola bez napona
• Pronalaženje skrivenih kablova u zidu, plafonu, podu, kanalici ili snopu provodnika
• Lociranje kratkog spoja i prekida u kablovima i električnim vodovima
• Breaker finder funkcija za pronalaženje odgovarajućeg osigurača ili MCB prekidača
• GFCI outlet tester za proveru stanja utičnice bez skidanja poklopca
• RJ45 network cable tracer za pronalaženje CAT5/CAT6 mrežnih kablova
• NCV beskontaktna detekcija napona AC 90–1000 V
• Podesiva osetljivost prijemne sonde u 6 nivoa
• LED osvetljenje na prijemniku za rad u mračnim razvodnim ormarima i uglovima
• USB Type-C punjenje, DC 5 V / 1 A
• Litijumska baterija 7.4 V / 700 mA prema NOYAFA specifikaciji

Primena

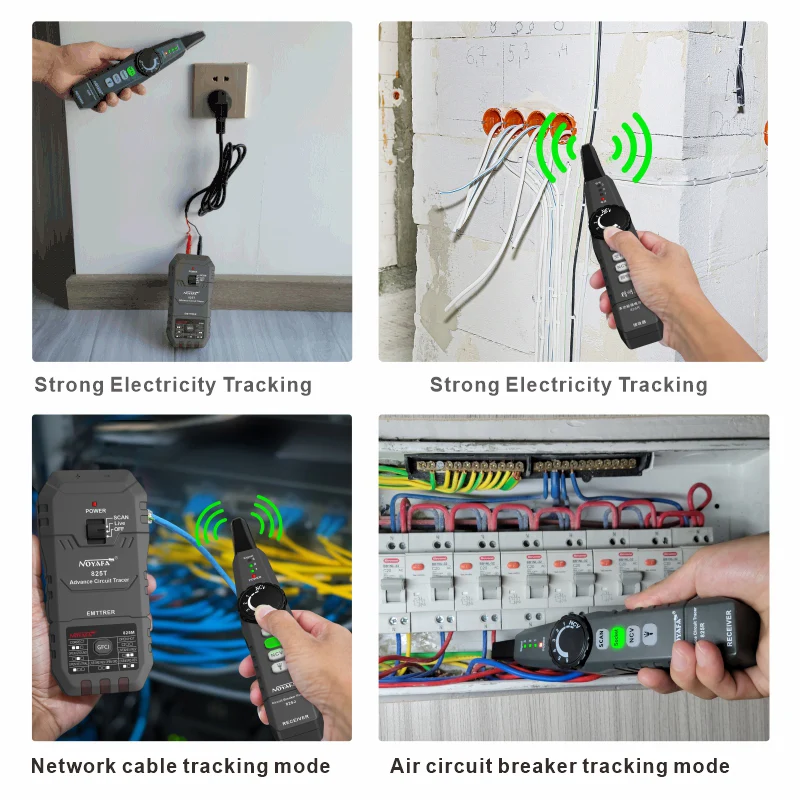

NOYAFA NF-825TMR koristi se za pronalaženje električnih kablova u zidovima, detekciju prekida instalacije, lociranje kratkog spoja, identifikaciju osigurača u razvodnoj tabli, proveru utičnica, testiranje GFCI zaštite, pronalaženje CAT5/CAT6 mrežnih kablova, praćenje vodova u snopu, kanalici ili instalacionoj cevi i osnovnu NCV proveru prisustva napona. Pogodan je za elektroinstalacije u stanovima, kućama, poslovnim objektima, školama, hotelima, servisima, radionicama i tehničkim prostorijama.

Tehničke karakteristike

• Proizvođač: NOYAFA
• Model: NF-825TMR
• Naziv proizvoda: Advanced Circuit Tracer & Breaker Finder with GFCI Outlet Tester
• Tip proizvoda: Tragač električnih vodova, breaker finder, tester utičnica i RJ45 cable tracer
• Koncept kompleta: 6-u-1 electrical kit: circuit tracer, wire fault locator, circuit breaker finder, GFCI outlet tester, RJ45 network cable tracer i NCV detector

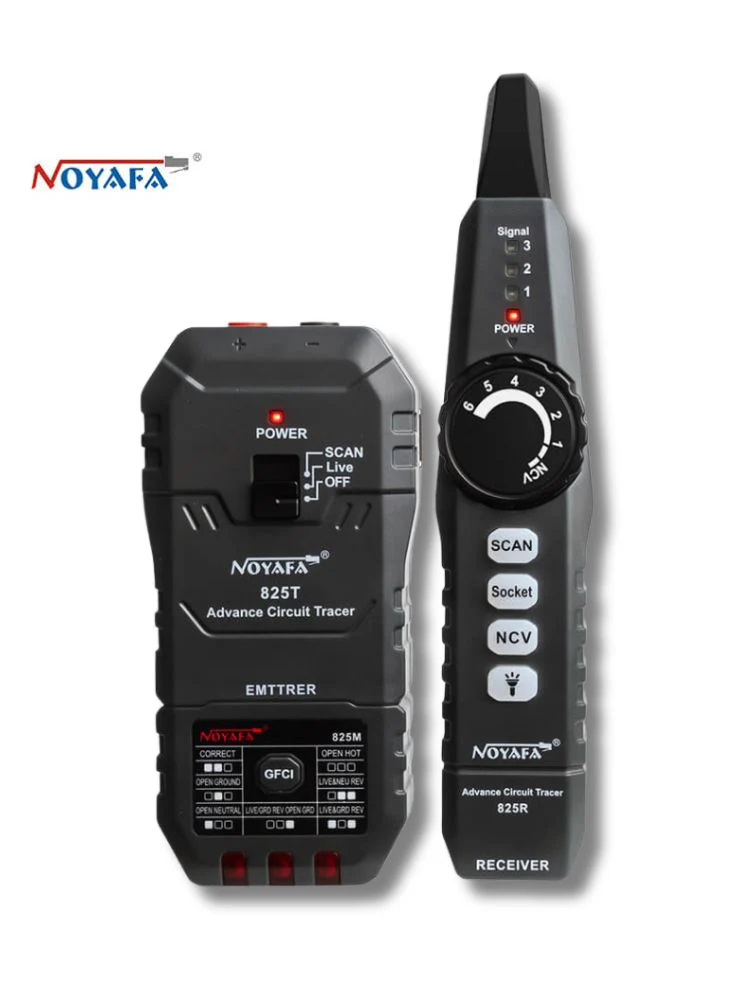

• Komponente kompleta: Predajnik, prijemna sonda, outlet tester deo i pribor za povezivanje
• Traganje električnog kola: Živa AC kola pod naponom i otvorena kola bez napona, prema NOYAFA opisu
• AC Circuit & Wire Tracer opseg napona: 90–120 V AC prema NOYAFA ključnim specifikacijama
• Interfejs za električno traganje: Krokodil štipaljke za metalne žice i adapter utikač za 3-pinske utičnice
• Maksimalna udaljenost traganja električnog kola: Do 200 m / 656 ft
• Frekvencija traganja električnog kola: 157 kHz
• Maksimalna dubina detekcije: Do 0.5 m prema NOYAFA specifikaciji; realna dubina zavisi od materijala zida, položaja kabla, šuma i uslova instalacije
• Podešavanje osetljivosti: Da, 6 nivoa osetljivosti na prijemnoj sondi
• Wire Fault Locator: Lociranje kratkog spoja i prekida u kablovima bez razbijanja zida ili plafona, prema NOYAFA opisu
• Circuit Breaker Finder: Pronalaženje odgovarajućeg osigurača / MCB prekidača u razvodnoj tabli
• Udaljenost detekcije osigurača: Sonda 2–3 cm od osigurača / prekidača prema NOYAFA specifikaciji

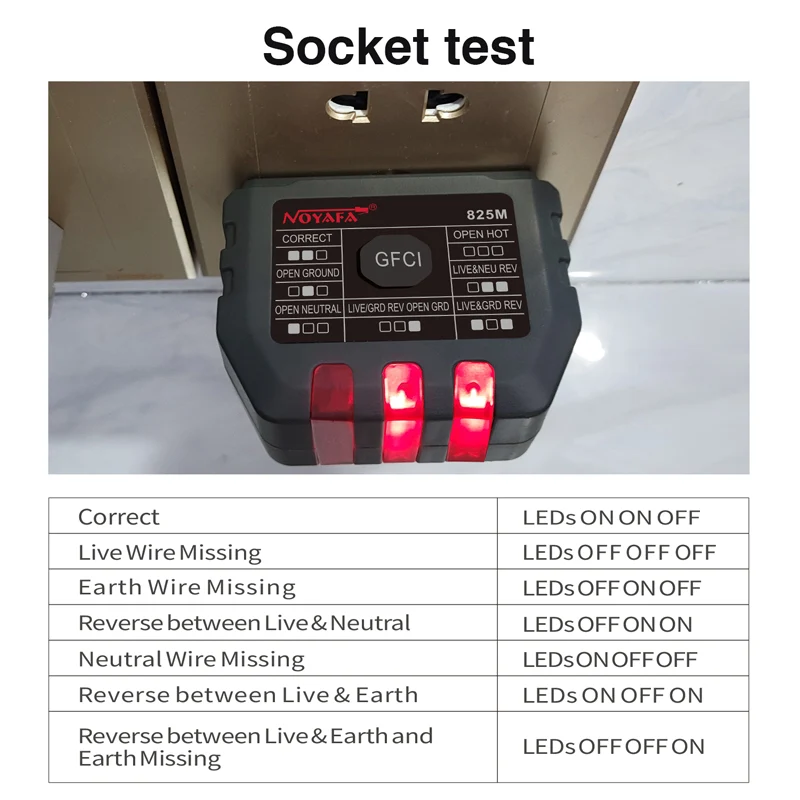

• Outlet tester: Provera statusa ožičenja utičnice bez skidanja poklopca
• Opseg napona outlet testera: AC 90–250 V, 50/60 Hz prema NOYAFA specifikaciji
• GFCI test: Da, test GFCI utičnica / zaštitnih kola prema zvaničnom nazivu i opisu modela

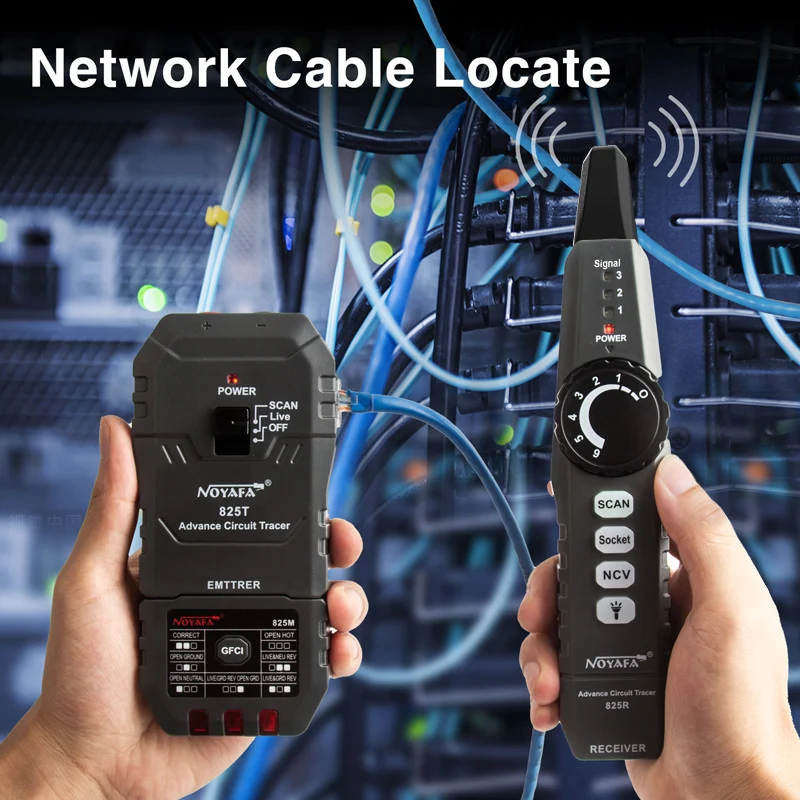

• RJ45 Network Cable Tracer: Da, traganje mrežnog kabla preko RJ45 interfejsa
• Podržani mrežni kablovi: CAT5 / CAT6 prema NOYAFA specifikaciji
• Mrežni interfejs: RJ45
• Frekvencija RJ45 traganja: 455 kHz
• Udaljenost RJ45 traganja: Do 600 m prema NOYAFA specifikaciji

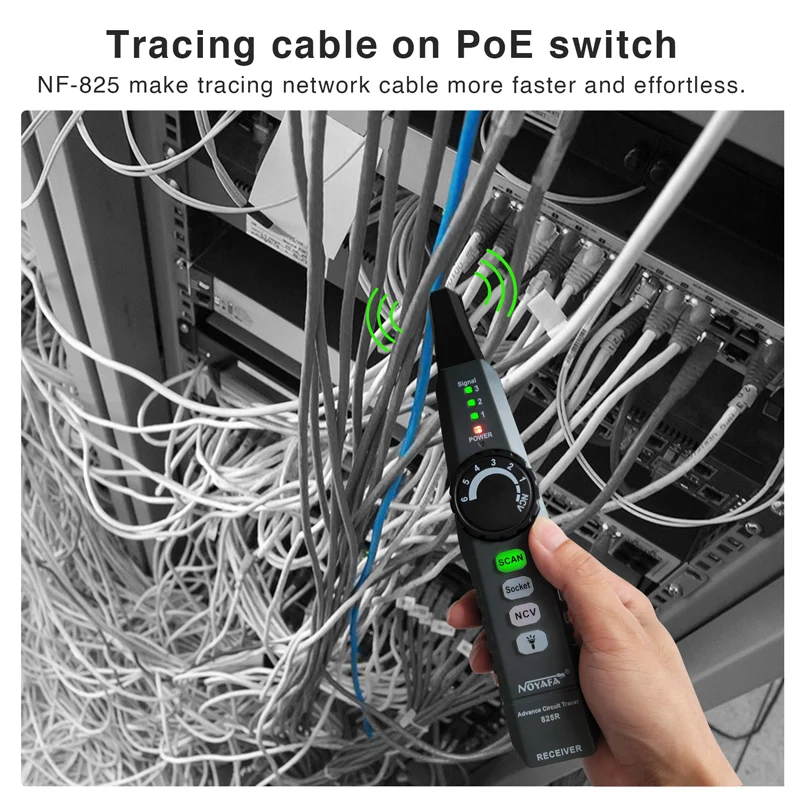

• Traganje kabla na PoE switch-u: Da, pomoću sonde i tonskog signala za identifikaciju tačnog porta ili kabla

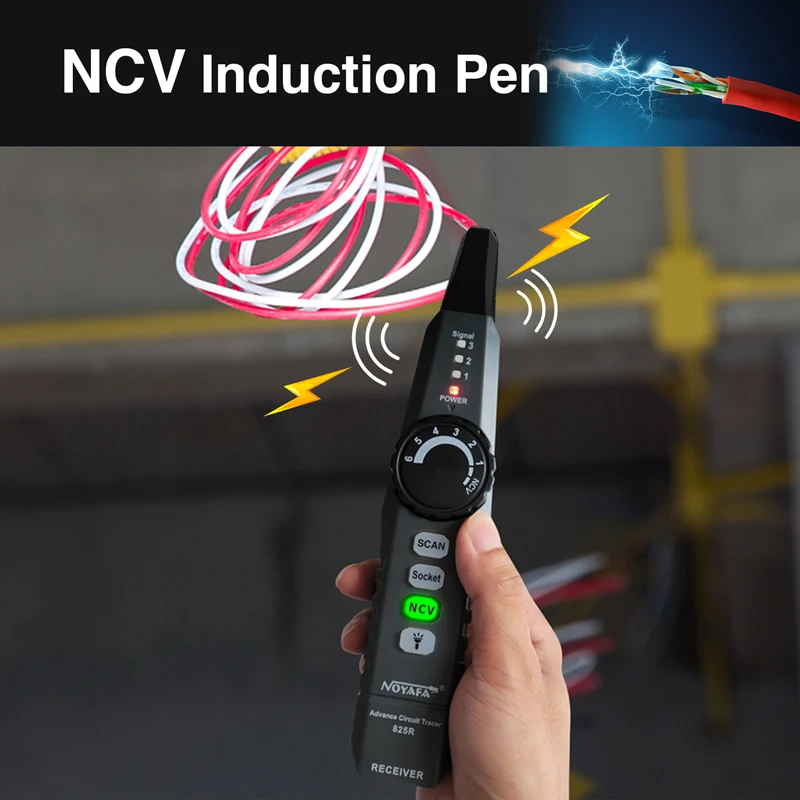

• NCV detektor: Da, prijemna sonda može raditi kao beskontaktni detektor napona
• NCV opseg: AC 90–1000 V, 50/60 Hz
• LED osvetljenje: Da, na prijemnoj sondi
• Napajanje: 7.4 V / 700 mA litijumska baterija prema NOYAFA specifikaciji
• Punjenje: DC 5 V / 1 A, USB Type-C
• Radna temperatura: 0–50 °C / 32–122 °F
• Temperatura skladištenja: -10–50 °C / 14–122 °F
• Radna vlažnost: ≤90% RH, bez kondenzacije
• Dimenzije predajnika: 72 × 34 × 148 mm
• Dimenzije prijemnika: 40 × 34 × 205 mm
• Pribor u kompletu: Krokodil štipaljke, adapter kablovi, utikači i Type-C kabl za punjenje prema NOYAFA opisu paketa
• Tipični korisnici: Električari, elektroinstalateri, serviseri, tehničari održavanja, IT mrežni tehničari i majstori za objekte
• Nije zamena za: Profesionalni lokator kablova više klase, detektor metala, termoviziju, kalibrisani multimetar ili zvaničnu proveru elektroinstalacije
• Bezbednosna napomena: Rad na električnim instalacijama pod naponom smeju obavljati samo stručno osposobljena lica. Pre sečenja, bušenja ili popravke zida rezultat traganja obavezno proveriti dodatnim metodama i isključiti napajanje kada je to moguće.

NOYAFA NF-825TMR je praktičan alat za situacije kada treba pronaći trasu kabla pre bušenja, identifikovati osigurač koji napaja određenu utičnicu ili otkriti prekid provodnika bez nepotrebnog otvaranja zida. Uređaj ne zamenjuje stručno ispitivanje instalacije, ali značajno ubrzava dijagnostiku i smanjuje pogađanje u svakodnevnom radu električara i tehničara održavanja.

Za najbolje rezultate sondu treba pomerati polako, podešavati osetljivost prema jačini signala i uporediti očitavanje iz više pravaca. Materijal zida, dubina kabla, prisustvo armature, paralelni vodovi, napajani kablovi i elektromagnetne smetnje mogu uticati na preciznost lociranja. Kod mrežnih kablova važno je proveriti da li je port aktivan, da li postoji PoE napajanje i da li je kabl bezbedan za povezivanje sa testerom.

Link ka zvaničnoj stranici proizvođača:
NOYAFA NF-825TMR Advanced Circuit Tracer & Breaker Finder with GFCI Outlet Tester – zvanična stranica proizvoda
