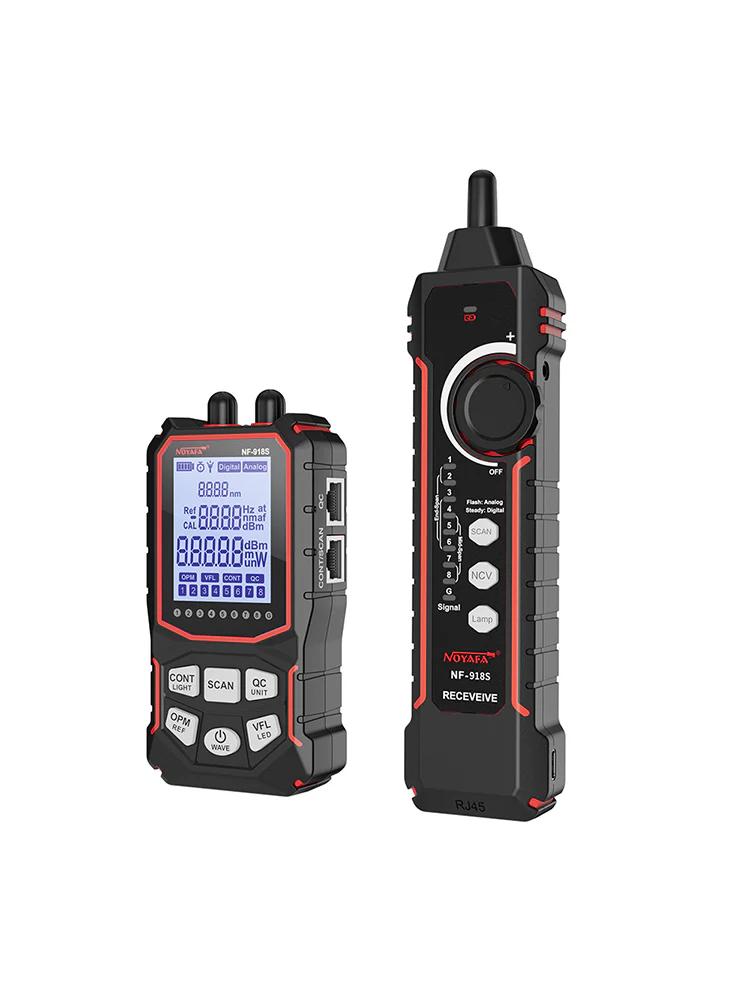

NOYAFA NF-918S profesionalni mrežni tester i tragač kablova sa optičkim meračem snage, VFL laserom, PoE proverom i NCV detekcijom
NOYAFA NF-918S je multifunkcionalni tester za mrežne, električne i optičke instalacije, namenjen instalaterima računarskih mreža, IT tehničarima, električarima, servisima video nadzora i timovima za održavanje objekata. Uređaj kombinuje tragač kablova, wiremapping tester, PoE proveru, QC test RJ45 konektora, optički merač snage za 6 talasnih dužina, VFL vizuelni lokator grešaka, NCV detektor i LED osvetljenje u jednom prenosnom kompletu.
NF-918S je posebno praktičan za rad u mrežnim ormarima, patch panelima, kancelarijskim instalacijama, tehničkim prostorijama i objektima gde kablovi nisu obeleženi. Pomoću predajnika i prijemne sonde moguće je pratiti kabl kroz snop, kanalicu ili instalaciju, dok se testom kontinuiteta proveravaju kratki spoj, prekid, ukrštene žice i redosled provodnika kod RJ45 mrežnih kablova.
Za rad sa optikom, NF-918S poseduje OPM optički merač snage sa talasnim dužinama 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm i opsegom optičke snage od -70 do +10 dBm. Ugrađeni VFL od 10 mW emituje crveno svetlo za brzo pronalaženje prekida, savijanja i drugih vidljivih problema na optičkim vlaknima i konektorima.
Ključne karakteristike
- Multifunkcionalni tester za mrežne, električne, telefonske, koaksijalne i optičke kablove
- Traganje kablova pomoću predajnika i visokoosetljive prijemne sonde
- Dva režima skeniranja: analogni i digitalni
- Wiremapping test za RJ45 kablove
- Detekcija kratkog spoja, prekida, ukrštenih žica i pogrešnog redosleda provodnika
- PoE provera za utvrđivanje načina napajanja PoE switch-a
- QC test za proveru kvaliteta krimpovanja RJ45/RJ11 konektora
- OPM optički merač snage za 6 talasnih dužina
- VFL vizuelni lokator grešaka 10 mW za optička vlakna
- NCV beskontaktna detekcija napona na prijemniku
- LED osvetljenje na prijemniku za rad u mračnim ormarima i kanalima
- Pozadinski LCD ekran za čitljiv prikaz rezultata
- USB Type-C punjenje i litijumska baterija
- Zaštita od napona do 60 V prema NOYAFA specifikaciji
Primena
NOYAFA NF-918S koristi se za instalaciju i održavanje LAN mreža, proveru RJ45 kablova, pronalaženje neobeleženih kablova u patch panelima, proveru PoE napajanja za IP kamere, access point uređaje i VoIP telefone, testiranje kvaliteta krimpovanja konektora, praćenje UTP/STP, telefonskih, električnih i BNC koaksijalnih kablova, kao i osnovnu proveru optičkih linkova pomoću OPM i VFL funkcija. Pogodan je za mrežne instalatere, IT održavanje, video nadzor, elektroinstalacije, servisere i tehničare koji rade u stambenim, poslovnim i industrijskim objektima.
Tehničke karakteristike
- Proizvođač: NOYAFA
- Model: NF-918S
- Naziv proizvoda: Network Cable Tester with 6 wavelength Optical Power Meter and Visual Fault Locator
- Tip proizvoda: Mrežni tester, tragač kablova, optički merač snage i VFL lokator grešaka
- Glavne funkcije: Cable tracing, wiremapping, RJ45 test, PoE checking, OPM, VFL, crimping/QC test, NCV i LED lampica
- Podržani kablovi za traganje i proveru: UTP/STP mrežni kablovi, telefonski kablovi, električni kablovi i žice, BNC koaksijalni kablovi prema NOYAFA opisu
- RJ45 test: Da, test kontinuiteta i wiremapping mrežnog kabla
- RJ11 podrška: QC test podržava RJ45-8P/RJ11 prema tehničkoj tabeli; u poređenju modela na NOYAFA stranici RJ11 nije označen kao glavna funkcija za NF-918S
- Detekcija grešaka u kablu: Short, open, cross i pogrešan redosled žica kod kompatibilnih kablova
- Režimi skeniranja: Analogni i digitalni režim skeniranja
- Digitalno skeniranje: Brže i preciznije pronalaženje kabla u snopu, posebno u prisustvu šuma i drugih signala
- Analogno skeniranje: Pronalaženje kabla pomoću analognog tonskog signala
- Podešavanje osetljivosti prijemnika: Da
- PoE test: Da, provera načina napajanja PoE switch-a i PoE core connection
- CONT test preko RJ45 i PoE switch-a: Short, open i cross greške prema NOYAFA specifikaciji
- QC test konektora: RJ45-8P/RJ11, minimalna dužina kabla za test ≥10 cm prema NOYAFA tehničkoj tabeli
- Optički merač snage: Da, OPM za merenje optičke snage i slabljenja
- OPM talasne dužine: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm
- OPM opseg optičke snage: -70 do +10 dBm
- VFL funkcija: Da, Visual Fault Locator za optička vlakna
- VFL snaga: 10 mW
- VFL indikacija: Crveni laser za vizuelno pronalaženje prekida, savijanja i problema na optičkim kablovima
- NCV detekcija: Da, beskontaktna detekcija napona na prijemniku
- LED osvetljenje: Da, ugrađena LED lampica na prijemniku
- Ekran: LCD ekran sa pozadinskim osvetljenjem
- Zaštita od napona: 60 V prema NOYAFA specifikaciji
- Punjenje: USB Type-C punjenje
- Napajanje prijemnika: 3.7 V / 1400 mAh litijumska baterija prema NOYAFA specifikaciji
- Indikacija niskog napona: Da, treperenje indikatora kada je napon niži od 3.5 V na predajniku; prijemnik takođe ima indikaciju niskog napona
- Automatsko isključivanje: 30 minuta
- Dimenzije predajnika: 133 × 69 × 32 mm
- Dimenzije prijemnika: 198 × 50 × 32 mm
- Funkcije koje NF-918S nema: Nema OTDR, PING test, IP Scan, Port Flash i Length Test funkcije prema NOYAFA tabeli poređenja
- Tipični korisnici: Mrežni instalateri, IT tehničari, električari, serviseri video nadzora, optičari i timovi za održavanje objekata
- Bezbednosna napomena: Pre testiranja proveriti da kabl nije pod opasnim naponom; VFL laser ne usmeravati ka očima i koristiti ga samo u skladu sa uputstvom proizvođača
NOYAFA NF-918S je koristan kada je potrebno brzo pronaći pravi kabl u snopu i odmah proveriti da li je ispravno krimpovan. Digitalni režim skeniranja pomaže u okruženju sa smetnjama, dok analogni režim omogućava klasično tonsko praćenje kabla. Nakon lociranja kabla, test kontinuiteta može odmah prikazati tipične greške kao što su prekid, kratak spoj ili ukrštene parice.
U optičkim instalacijama NF-918S donosi dve važne servisne funkcije: OPM za proveru snage optičkog signala i VFL za vizuelno lociranje prekida, lošeg savijanja ili problema na konektoru. Uređaj nije zamena za OTDR instrument kada je potrebno precizno merenje dužine i refleksija na optičkoj trasi, ali je praktičan za svakodnevnu brzu proveru i osnovnu dijagnostiku optičkih linkova.
