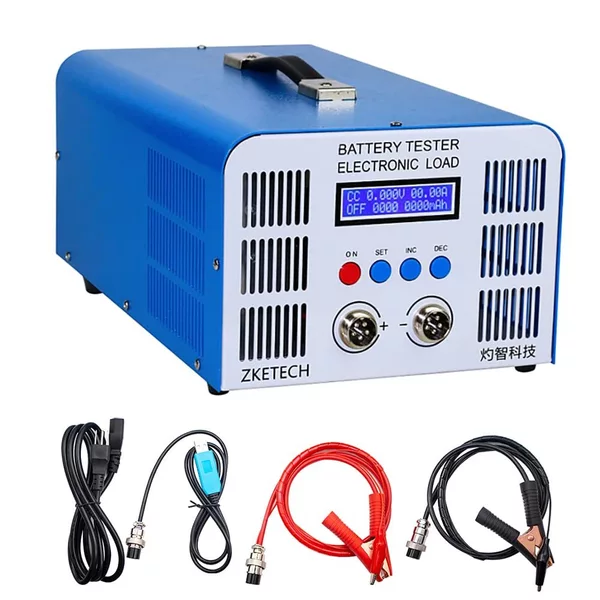

EBC-A40L tester kapaciteta baterija 0-5 V, 40 A, 200 W, punjenje i pražnjenje ćelija

EBC-A40L tester kapaciteta baterija 0–5V, 40A, 200W za punjenje, pražnjenje i analizu performansi ćelija

EBC-A40L je visokostrujni tester za punjenje, pražnjenje i merenje kapaciteta baterija niskog napona. Namenjen je za testiranje baterijskih ćelija i paketa do 5 V, uz mogućnost podešavanja struje punjenja i pražnjenja do 40 A. Uređaj je posebno koristan za proveru realnog kapaciteta, unutrašnjeg ponašanja pod opterećenjem i stabilnosti baterije tokom kontrolisanog ciklusa punjenja i pražnjenja.

model EBC-A40L podržava CC konstantno strujno pražnjenje, CP konstantnu snagu pri pražnjenju i režim punjenja sa kontrolom struje i napona. Maksimalna snaga pražnjenja iznosi 200 W, što omogućava ozbiljnije testiranje pojedinačnih ćelija i niskonaponskih baterijskih sklopova. Zahvaljujući podršci za rad preko računarskog softvera, korisnik može dobiti dodatne mogućnosti za praćenje, analizu i dokumentovanje testova.

Ovaj tester je pogodan za servisere baterija, radionice, laboratorije, hobi korisnike, proizvođače baterijskih paketa i korisnike koji žele da provere kapacitet litijumskih, LiFePO4, Ni-MH, olovnih i drugih kompatibilnih baterija niskog napona. Pravilnim podešavanjem završnog napona, struje i uslova prekida testa može se dobiti realnija slika o stanju baterije nego merenjem napona bez opterećenja.

Ključne karakteristike

• Tester za punjenje, pražnjenje i merenje kapaciteta baterija
• Naponski opseg punjenja i pražnjenja 0–5 V
• Struja punjenja do 40 A
• Struja pražnjenja do 40 A
• Maksimalna snaga pražnjenja do 200 W
• Režim pražnjenja konstantnom strujom CC
• Režim pražnjenja konstantnom snagom CP
• Punjenje u režimu konstantne struje i konstantnog napona
• Prekid pražnjenja prema vremenu, donjem naponu ili ručno
• Prekid punjenja prema graničnoj struji ili ručno
• Aktivno hlađenje ventilatorom
• Podrška za online softver i proširenu analizu testova
• U kompletu se dobijaju tester, komunikacioni kabl, test kablovi i kabl za napajanje

Tehničke karakteristike

• Model: EBC-A40L
• Tip proizvoda: Tester kapaciteta baterija / punjač i elektronsko opterećenje za baterije niskog napona
• Namena: Punjenje, pražnjenje, merenje kapaciteta i analiza performansi baterija do 5 V
• Naponski opseg punjenja: 0–5 V
• Naponski opseg pražnjenja: 0–5 V
• Tačnost merenja napona: 0,2% ± 0,03 V
• Opseg struje punjenja: 0.1–40 A
• Opseg struje pražnjenja: 0.1–40 A
• Tačnost merenja struje: 0,2% ± 0,01 A
• Maksimalna snaga pražnjenja: 200 W
• Režim pražnjenja CC: Konstantno strujno pražnjenje
• Režim pražnjenja CP: Pražnjenje konstantnom snagom
• Uslovi završetka pražnjenja: Vreme, pad napona ispod zadate granične vrednosti ili ručni prekid
• Režim punjenja: CV / konstantna struja i konstantan napon prema dostavljenoj specifikaciji
• Uslovi završetka punjenja: Kada struja padne ispod zadate granične vrednosti ili ručni prekid
• Prikaz kapaciteta do 10 Ah: Rezolucija 0, 001 Ah
• Prikaz kapaciteta 10–100 Ah: Rezolucija 0,01 Ah
• Prikaz kapaciteta iznad 100 Ah: Rezolucija 0,1 Ah
• Metod hlađenja: Aktivno hlađenje ventilatorom
• Napajanje uređaja: 220 V AC
• Rad preko računara: Da, preko online/PC softvera sa dodatnim funkcijama prema dostavljenom opisu
• Komunikacioni kabl: Uključen u komplet prema dostavljenom opisu
• Sadržaj pakovanja: Tester EBC-A40L, komunikacioni kabl, par test kablova i kabl za napajanje
• Tipične baterije za testiranje: Pojedinačne litijumske ćelije, LiFePO4 ćelije, Ni-MH ćelije, niskonaponski baterijski sklopovi i drugi kompatibilni izvori do 5 V
• Preporučeni korisnici: Serviseri baterija, laboratorije, hobi elektronika, proizvođači baterijskih paketa, modelari i korisnici koji selektuju ćelije
• Prednost modela: Velika struja do 40 A za testiranje niskonaponskih ćelija pod ozbiljnijim opterećenjem
• Nije namenjeno za: Baterije iznad 5 V, višeserijske pakete bez odgovarajuće konfiguracije, oštećene baterije i testiranje bez nadzora
• Bezbednosna napomena: Pre testa obavezno podesiti odgovarajući granični napon i struju prema hemiji baterije; velika struja može izazvati grejanje ćelije, kablova i priključaka
• EBC-A40L je posebno koristan za selekciju ćelija jer omogućava testiranje kapaciteta pod jasno definisanom strujom. Na taj način korisnik može uporediti više ćelija i izdvojiti one koje imaju sličan kapacitet, stabilan napon i prihvatljivo ponašanje pod opterećenjem. Ovo je važno kod izrade baterijskih paketa, jer neujednačene ćelije mogu smanjiti kapacitet kompletnog paketa i ubrzati aktiviranje zaštite.
• Kod testiranja litijumskih ćelija potrebno je precizno podesiti završni napon pražnjenja i napon punjenja prema hemiji ćelije. Li-ion, LiFePO4 i Ni-MH baterije imaju različite radne napone i različite preporuke za punjenje, pa se uređaj ne sme koristiti sa univerzalnim podešavanjima bez provere podataka proizvođača baterije.
• Pošto uređaj radi sa strujom do 40 A, preporučuje se korišćenje kvalitetnih test kablova, čvrstih priključaka i dobar kontakt sa baterijom. Loš spoj može izazvati pad napona, grejanje, pogrešno merenje ili oštećenje priključaka. Tokom testiranja bateriju ne treba ostavljati bez nadzora, naročito ako je nepoznatog stanja ili ako je ranije bila duboko ispražnjena.

Primena

• EBC-A40L se koristi za merenje kapaciteta pojedinačnih baterijskih ćelija, proveru pražnjenja pod velikom strujom, testiranje baterija za modele, alate, elektronske projekte, napajanja, Li-ion i LiFePO4 ćelije niskog napona, Ni-MH baterije i druge kompatibilne izvore do 5 V. Pogodan je za servis baterija, selekciju ćelija, poređenje stvarnog i deklarisanog kapaciteta, proveru ponašanja baterije pri opterećenju i izradu test izveštaja preko računarskog softvera.
