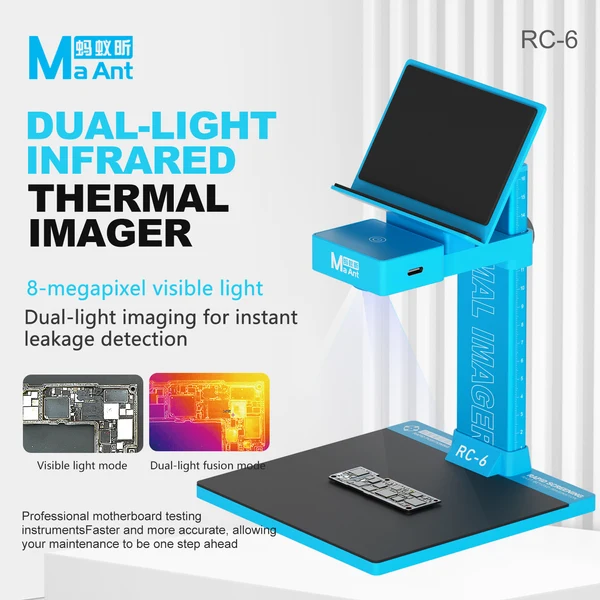

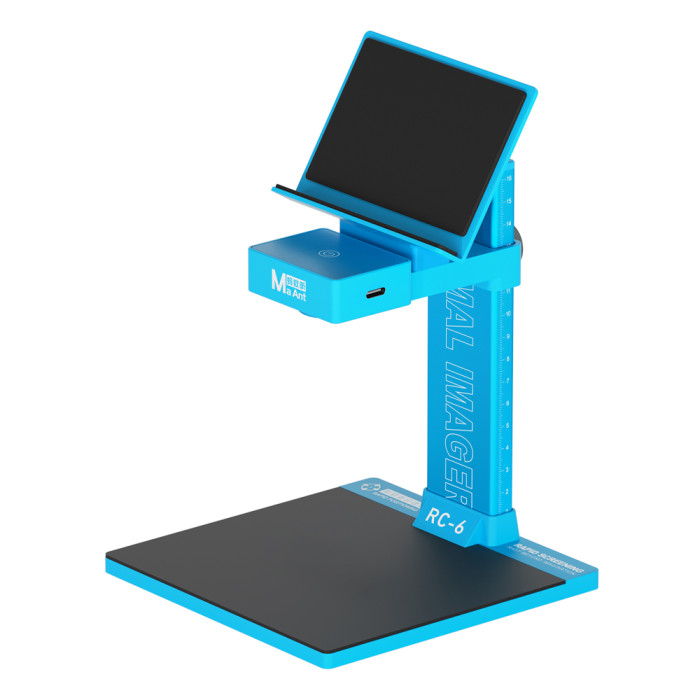

Mikroskop termovizijski MaAnt RC-6 4K HD 256×192

MaAnt RC-6 je profesionalni termalni dijagnostički analizator namenjen za servis mobilnih telefona, laptopova, matičnih ploča, PCB elektronike i precizno lociranje kvarova na naponskim linijama. Uređaj kombinuje infracrveno termalno snimanje i vidljivu sliku, pa serviser može lakše da poveže toplotnu anomaliju sa stvarnim položajem komponente na ploči.

RC-6 je razvijen za situacije u kojima je potrebno brzo pronaći komponentu koja se greje zbog kratkog spoja, curenja struje, neispravnog IC kola, kondenzatora, naponskog regulatora ili drugog SMD elementa. Umesto nasumičnog grejanja ploče, zamrzivača, alkohola ili dugog merenja po tačkama, termalni analizator prikazuje promenu temperature direktno na ekranu softvera i pomaže da se kvar preciznije lokalizuje.

Uređaj podržava više režima prikaza, uključujući infracrveni prikaz, vidljivo svetlo, edge fusion režime, superpoziciju/fuziju slike i picture-in-picture prikaz. Takav rad je posebno koristan kod ploča sa gustim rasporedom komponenti, gde je važno da serviser vidi i termalnu sliku i fizičku poziciju elementa na PCB-u.

Ključne karakteristike

• Profesionalni termalni analizator za dijagnostiku PCB matičnih ploča
• Dual Light sistem: kombinacija infracrvene termalne slike i vidljive slike
• IR rezolucija 256 × 192 px
• 4K HD vizuelni prikaz prema prodajnom opisu modela
• Brzo lociranje kratkog spoja, curenja struje i pregrejanih komponenti
• Pogodan za servis mobilnih telefona, laptopova, tableta, konzola i elektronike
• Podrška za više režima prikaza: infrared, visible light, edge fusion, superimposition/fusion i picture-in-picture
• Temperaturni opseg merenja od -15 °C do 600 °C prema dostupnoj prodajnoj specifikaciji
• Frame rate 25 Hz za tečniji prikaz promene temperature
• USB Type-C interfejs za povezivanje
• Kompatibilan sa računarima i mobilnim telefonima prema prodajnom opisu
• Opciona varijanta sa makro objektivom za pregled sitnih komponenti na manjoj udaljenosti

Tehničke karakteristike

MaAnt RC-6 je posebno koristan kod kvarova gde se komponenta minimalno greje, ali ipak pravi problem na naponskoj liniji. Uz kontrolisano napajanje ploče preko laboratorijskog izvora, serviser može pratiti koja zona se prva zagreva i brže suziti mesto kratkog spoja. Ovo smanjuje vreme dijagnostike i rizik od nepotrebnog skidanja ispravnih komponenti.

Kod rada sa termalnom kamerom za PCB dijagnostiku važno je koristiti odgovarajuću struju ograničenja na laboratorijskom napajanju. Prevelika struja može dodatno oštetiti ploču, dok premala struja možda neće proizvesti dovoljno jasnu termalnu razliku. Za precizne rezultate preporučuje se čist PCB, stabilno fiksiranje ploče, pravilno podešen opseg prikaza i poređenje termalne slike sa šemom i rasporedom komponenti.

Link ka zvaničnoj stranici proizvođača:

MaAnt RC-6 Dual-Light Infrared Thermal Imaging Analyzer – zvanična stranica proizvoda

• Proizvođač: MaAnt
• Model: RC-6
• Naziv proizvoda: Dual-light infrared thermal imaging analyzer
• Tip proizvoda: Termalni analizator za PCB dijagnostiku / infracrvena termovizijska kamera za servis elektronike
• Glavna namena: Lociranje kratkog spoja, curenja struje, pregrejanih komponenti i termalnih anomalija na PCB pločama
• IR rezolucija: 256 × 192 px
• Vizuelni prikaz: 4K HD prema prodajnom opisu modela
• Frame rate: 25 Hz
• Vidno polje objektiva: 56° × 42° prema dostupnoj prodajnoj specifikaciji
• Temperaturni opseg merenja: -15 °C do 600 °C prema dostupnoj prodajnoj specifikaciji
• Preporučena udaljenost merenja: 100–150 mm prema dostupnoj prodajnoj specifikaciji
• Makro posmatranje: Može se koristiti teleconverter / makro sočivo za posmatranje na udaljenosti oko 30 mm, u zavisnosti od izabrane varijante pakovanja
• Režimi prikaza: Infracrveni prikaz, vidljivo svetlo, edge fusion 1, edge fusion 2, superpozicija/fuzija i picture-in-picture
• Dual Light funkcija: Kombinovanje termalne i vidljive slike radi preciznijeg određivanja pozicije komponente na ploči
• 3D termalni prikaz: Da, prema prodajnom opisu modela; koristi se za bolju vizuelizaciju raspodele temperature na PCB-u
• Precizno lociranje sitnih kvarova: Prodajni opis navodi precizno pozicioniranje mikro curenja struje do 4 mA; realan rezultat zavisi od uslova testa, napajanja ploče i termalne mase komponente
• Interfejs uređaja: USB Type-C
• Povezivanje: Preko USB kabla sa računarom ili mobilnim telefonom, prema prodajnom opisu
• Podržani sistemi: Windows 10 i noviji prema prodajnom opisu; pojedini prodavci navode i Android podršku, proveriti prema softveru u pakovanju
• Radna temperatura: 0 °C do 50 °C
• Temperatura skladištenja: -20 °C do 60 °C
• Dimenzije proizvoda: 150 × 150 × 238 mm
• Neto težina: Približno 412 g prema dostupnoj prodajnoj specifikaciji
• Varijante pakovanja: Only Imaging Analyzer ili Imaging Analyzer with Macro Lens, prema prodajnoj stranici
• Sadržaj pakovanja: Thermal Analyzer i Type-C kabl; makro sočivo zavisi od izabrane varijante
• Tipični korisnici: Serviseri mobilnih telefona, servisi laptopova, BGA/SMD radionice, PCB laboratorije i tehničari za naprednu dijagnostiku elektronike
• Tipične oblasti pregleda: Matične ploče telefona, laptop PCB, naponske linije, IC kola, konektori, kondenzatori, naponski regulatori, RF sekcije i SMD komponente
• Nije zamena za: Multimetar, osciloskop, šemu ploče i laboratorijsko napajanje; termalni analizator pomaže u lociranju simptoma, ali se kvar potvrđuje dodatnim merenjima
• Napomena: Specifikacije i softverska kompatibilnost mogu zavisiti od verzije i pakovanja; pre objave u katalogu proveriti sadržaj kompleta i link za preuzimanje softvera kod dobavljača

Primena

MaAnt RC-6 se koristi za dijagnostiku kratkog spoja na matičnim pločama mobilnih telefona, pronalaženje komponenti sa povećanim curenjem struje, kontrolu naponskih linija, proveru IC kola, MOSFET-a, kondenzatora, otpornika, konektora i SMD komponenti koje se neuobičajeno zagrevaju. Pogodan je za servis iPhone i Android telefona, laptopova, tableta, konzola, industrijskih PCB ploča, razvojnih prototipova i kontrolu popravki posle reballing, reflow ili zamene komponenti.
