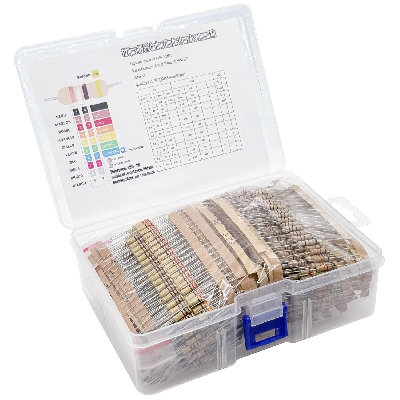

Set ugljenoslojnih otpornika 1/4W 5%, 3120 komada

Set ugljenoslojnih otpornika 1/4 W, tolerancija ±5% — 3120 komada u 156 vrednosti, po 20 komada od svake, aksijalni THT otpornici tela 8 × 2 mm u opsegu od 1 Ω do 10 MΩ

Set otpornika 1/4 W, 5%, ugljenoslojni je komplet pasivnih komponenti namenjen servisu elektronike, izradi i popravci elektronskih kola, prototipovanju, edukaciji, laboratorijskom radu i hobi projektima. Komplet sadrži ukupno 3120 otpornika raspoređenih u 156 različitih vrednosti, po 20 komada od svake vrednosti.

Snaga od 1/4 W pokriva najširi opseg opšte elektronske primene — od signalnih linija i LED indikatora do delitelja napona i kola sa umerenom disipacijom, gde otpornici manje snage nisu dovoljni. Tolerancija ±5% odgovara standardnim zahtevima u niskonaponskim sklopovima, servisnim intervencijama i mikrokontrolerskim projektima.

Otpornici su aksijalne izvedbe, sa izvodima za provlačnu (THT) montažu i telom dimenzija 8 × 2 mm. Uz standardno savijanje izvoda mogu se koristiti na breadboard pločama, kao i na univerzalnim štampanim pločicama. Široka lestvica vrednosti u jednom kompletu skraćuje vreme rada jer nema potrebe za pojedinačnim nabavljanjem otpornika po vrednosti.

Tehničke karakteristike

• Tip proizvoda: set fiksnih otpornika
• Vrsta otpornika: ugljenoslojni
• Snaga: 1/4 W
• Tolerancija: ±5%
• Ukupna količina: 3120 komada
• Broj različitih vrednosti: 156
• Količina po vrednosti: 20 komada
• Opseg vrednosti: 1 Ω – 10 MΩ
• Dimenzije tela otpornika: 8 × 2 mm
• Montaža: THT, aksijalni izvodi za provlačnu montažu
• Pogodno za breadboard: da, uz standardno savijanje izvoda
• Pogodno za univerzalne pločice: da
• Klasa preciznosti: opšta namena; za precizna merna kola koriste se otpornici niže tolerancije

Uključene vrednosti

• 1 Ω – 9.1 Ω: 1, 1.2, 1.3, 1.5, 1.6, 1.8, 2, 2.2, 2.7, 3, 3.3, 3.6, 3.9, 4.3, 4.7, 5.1, 5.6, 6.2, 6.8, 7.5, 8.2, 9.1 Ω
• 10 Ω – 91 Ω: 10, 11, 12, 15, 18, 20, 22, 24, 27, 30, 33, 36, 39, 43, 47, 51, 56, 62, 68, 75, 82, 91 Ω
• 100 Ω – 910 Ω: 100, 110, 120, 130, 150, 160, 180, 200, 220, 240, 270, 300, 330, 360, 390, 430, 470, 510, 560, 620, 680, 750, 820, 910 Ω
• 1 kΩ – 9.1 kΩ: 1K, 1.1K, 1.2K, 1.5K, 1.6K, 1.8K, 2K, 2.2K, 2.4K, 2.7K, 3K, 3.3K, 3.6K, 3.9K, 4.3K, 4.7K, 5.1K, 5.6K, 6.2K, 6.8K, 7.5K, 8.2K, 9.1K
• 10 kΩ – 91 kΩ: 10K, 11K, 12K, 13K, 15K, 16K, 18K, 20K, 22K, 24K, 27K, 30K, 33K, 36K, 39K, 43K, 47K, 51K, 56K, 62K, 68K, 75K, 82K, 91K
• 100 kΩ – 910 kΩ: 100K, 110K, 120K, 130K, 150K, 160K, 180K, 200K, 220K, 240K, 270K, 300K, 330K, 360K, 430K, 470K, 510K, 560K, 620K, 680K, 750K, 820K, 910K
• 1 MΩ – 10 MΩ: 1M, 1.2M, 1.5M, 1.8M, 2M, 2.2M, 2.4M, 3M, 3.3M, 3.9M, 4.7M, 5.1M, 5.6M, 6.2M, 6.8M, 8.2M, 10M

Primena

• Izrada i popravka elektronskih kola
• Prototipovanje na breadboard pločama i univerzalnim štampanim pločicama
• LED kola i tranzistorska kola
• Delitelji napona, ograničenje struje, podešavanje radne tačke
• Pull-up i pull-down otpornici, bias i ulazni zaštitni otpornici
• Mikrokontrolerski projekti i senzorski moduli
• Servisna zamena standardnih vrednosti otpornika u elektronskim uređajima
• Školske vežbe, tehnički kabineti, radionice i laboratorijski rad

Pre ugradnje treba proveriti potrebnu vrednost, snagu i toleranciju otpornika. Kod projektovanja kola potrebno je izračunati disipaciju snage; otpornik od 1/4 W ne treba opterećivati blizu nominalne granice, naročito u kolima koja rade neprekidno ili u zatvorenom kućištu bez odvođenja toplote.
