Set radijalnih elektrolitskih kondenzatora 85°C, 200 komada, 0.1-220uF, 10-50V

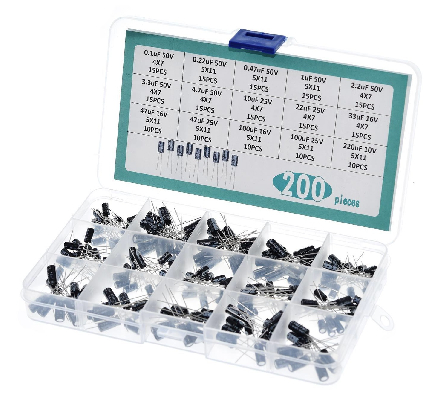

Set radijalnih elektrolitskih kondenzatora 85 °C — 200 komada u 15 vrednosti, opseg kapacitivnosti 0.1–220 µF i napona 10–50 V, kućišta ⌀4×7 mm i ⌀5×11 mm za provlačnu montažu

Set elektrolitskih kondenzatora je komplet polarizovanih kondenzatora namenjen servisu elektronike, izradi i popravci elektronskih kola, prototipovanju, edukaciji i laboratorijskom radu. Komplet sadrži ukupno 200 kondenzatora raspoređenih u 15 različitih vrednosti, sa kapacitivnostima od 0.1 µF do 220 µF i radnim naponima od 10 V do 50 V.

Kondenzatori su radijalne izvedbe, sa izvodima za provlačnu (THT) montažu, i deklarisani su za rad do 85 °C. Isporučuju se u dva standardna kućišta — ⌀4×7 mm i ⌀5×11 mm — što ih čini pogodnim za rad na univerzalnim štampanim pločicama i za zamenu kondenzatora u postojećim uređajima gde je prostor ograničen.

Opseg vrednosti pokriva tipične potrebe u niskonaponskim sklopovima: filtriranje napajanja, blokiranje jednosmerne komponente, spregu između stepeni i lokalno odvajanje napajanja uz aktivne komponente. Zahvaljujući tome što su sve vrednosti na jednom mestu, set skraćuje vreme potrebno za servisnu intervenciju ili sastavljanje prototipa.

Tehničke karakteristike

• Tip proizvoda: set elektrolitskih kondenzatora
• Vrsta: radijalni elektrolitski kondenzatori, polarizovani
• Ukupna količina: 200 komada
• Broj različitih vrednosti: 15
• Opseg kapacitivnosti: 0.1 µF – 220 µF
• Opseg radnog napona: 10 V – 50 V
• Maksimalna radna temperatura: 85 °C
• Dimenzije kućišta: ⌀4×7 mm i ⌀5×11 mm
• Montaža: THT, radijalni izvodi za provlačnu montažu
• Pogodno za univerzalne pločice: da

Sadržaj seta

• 0.1 µF / 50 V — ⌀4×7 mm — 15 komada
• 0.22 µF / 50 V — ⌀5×11 mm — 15 komada
• 0.47 µF / 50 V — ⌀5×11 mm — 15 komada
• 1 µF / 50 V — ⌀5×11 mm — 15 komada
• 2.2 µF / 50 V — ⌀4×7 mm — 15 komada
• 3.3 µF / 50 V — ⌀4×7 mm — 15 komada
• 4.7 µF / 50 V — ⌀4×7 mm — 15 komada
• 10 µF / 25 V — ⌀4×7 mm — 15 komada
• 22 µF / 25 V — ⌀4×7 mm — 15 komada
• 33 µF / 16 V — ⌀4×7 mm — 15 komada
• 47 µF / 16 V — ⌀5×11 mm — 10 komada
• 47 µF / 25 V — ⌀5×11 mm — 10 komada
• 100 µF / 16 V — ⌀5×11 mm — 10 komada
• 100 µF / 25 V — ⌀5×11 mm — 10 komada
• 220 µF / 10 V — ⌀5×11 mm — 10 komada

Primena

• Filtriranje i izglađivanje napona u ispravljačkim i napajačkim sklopovima
• Lokalno odvajanje napajanja uz integrisana kola i regulatore napona
• Sprega između stepeni u audio i signalnim kolima
• Blokiranje jednosmerne komponente signala
• Vremenska kola i kola sa RC konstantom
• Servisna zamena kondenzatora u elektronskim uređajima
• Prototipovanje i rad na univerzalnim štampanim pločicama
• Školske vežbe, tehnički kabineti i laboratorijski rad

Elektrolitski kondenzatori su polarizovani — pri ugradnji je potrebno poštovati oznaku polariteta na kućištu. Radni napon kondenzatora treba da bude viši od napona u kolu, uz odgovarajuću rezervu, a kod rada na povišenoj temperaturi treba imati u vidu deklarisanu granicu od 85 °C.
