Motor RS385, 24V DC 15000-25000rpm

Jednosmerni motor sa četkicama RS-385 — radni napon 16–25 V DC, brzina 15.000–25.000 o/min, obrtni moment 30–150 g·cm, standardno kućište RS-385 prečnika oko 27.5 mm sa osovinom prečnika 2.3 mm, dva navojna otvora M2.6 na razmaku 16 mm za montažu

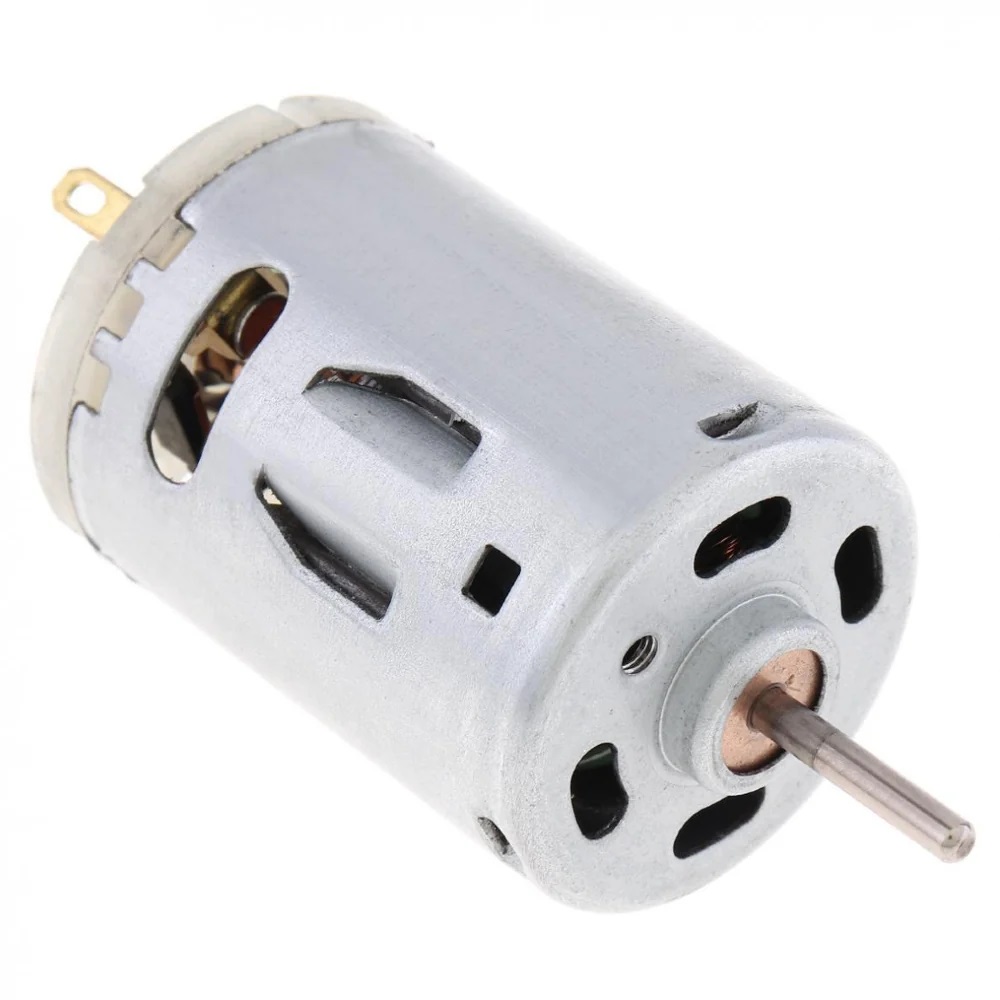

RS-385 je jednosmerni motor sa četkicama i stalnim magnetima, iz najrasprostranjenije serije kompaktnih motora ove klase. U opsegu napona od 16 do 25 V razvija brzinu od 15.000 do 25.000 obrtaja u minuti, uz obrtni moment od 30 do 150 g·cm — brzina i moment zavise od dovedenog napona i opterećenja.

Kućište RS-385 je industrijski standard, pa se motor uklapa u postojeća ležišta i najčešće služi kao direktna zamena za istrošeni motor u alatima, pumpama i uređajima male mehanizacije. Osovina prečnika 2.3 mm prihvata uobičajene stezne glave, zupčanike i propelere iz iste klase pribora.

Motor radi u oba smera obrtanja — smer se menja zamenom polariteta napajanja. Brzina se reguliše naponom ili PWM signalom preko odgovarajućeg drajvera, pa se lako uklapa i u sklopove sa mikrokontrolerom.

Zbog visoke brzine i male mase, RS-385 se pretežno koristi tamo gde je potrebna brzina, a ne velika sila na osovini. Za primene sa većim opterećenjem koristi se uz reduktor, koji smanjuje brzinu i srazmerno povećava moment.

Tehničke karakteristike

• Model: RS-385
• Tip proizvoda: jednosmerni motor sa četkicama i stalnim magnetima
• Radni napon: 16–25 V DC
• Brzina obrtanja: 15.000–25.000 o/min
• Obrtni moment: 30–150 g·cm
• Prečnik osovine: 2.3 mm
• Smer obrtanja: oba, promenom polariteta napajanja
• Regulacija brzine: naponom ili PWM signalom
• Prečnik kućišta: približno 27.5 mm (standardni RS-385 gabarit)
• Montaža: dva navojna otvora M2.6 na razmaku 16 mm, na prednjoj strani
• Priključci: lemne pločice na zadnjoj strani

Primena

• Ručni i stoni alati male snage — mini bušilice i brusilice
• Gravirne i rezbarske mašinice
• Pumpe i duvaljke male snage
• Robotska vozila i pokretne platforme, uz reduktor
• Modelarstvo — brodovi, automobili i makete
• Ventilatori i sistemi provetravanja
• Zamena istrošenog motora u postojećem uređaju
• Arduino i mikrokontrolerski projekti sa drajverom motora
• Nastava, tehnički kabineti i prototipovanje

Motor pri pokretanju i pod opterećenjem povlači znatno veću struju nego u praznom hodu, pa napajanje mora imati odgovarajuću rezervu — napajanje sa regulatora razvojne pločice nije dovoljno. Motor se ne priključuje direktno na izlazni pin mikrokontrolera, već preko drajvera ili tranzistorskog stepena, uz zaštitnu diodu. Trajan rad blizu gornje granice napona i pri velikom opterećenju skraćuje vek četkica.
